Właściciele Opla Astry H często borykają się z problemami z systemem adaptacyjnego oświetlenia (AFL). Ten artykuł to kompleksowy przewodnik, który pomoże Ci zdiagnozować usterkę modułu AFL, zrozumieć jej przyczyny i znaleźć skuteczne rozwiązanie, od samodzielnej naprawy po wymianę.
Kluczowe informacje o problemach z modułem AFL w Astrze H
- Awaria modułu AFL to częsta usterka w Oplu Astrze H, odpowiedzialna za nieprawidłowe działanie świateł adaptacyjnych
- Typowe objawy to mrugająca kontrolka AFL, brak "tańca" reflektorów po starcie czy świecenie w dół
- Główne przyczyny to wilgoć (zalanie modułu) oraz "zimne luty" na płytce drukowanej
- Moduł znajduje się pod reflektorem i dostęp do niego wymaga demontażu zderzaka
- Możliwa jest naprawa (suszenie, przelutowanie) lub wymiana na moduł o identycznych numerach
- Po wymianie lub naprawie często konieczna jest kalibracja systemu diagnostycznym
Twoje światła w Astrze H przestały skręcać? To prawdopodobnie wina modułu AFL
Czym jest system AFL i dlaczego jest tak ważny dla bezpieczeństwa?
System AFL, czyli Adaptive Forward Lighting, w Oplu Astrze H to zaawansowane rozwiązanie technologiczne, które znacząco podnosi komfort i bezpieczeństwo jazdy. Jego głównym zadaniem jest dynamiczne dostosowywanie wiązki światła do warunków panujących na drodze. Obejmuje to funkcje takie jak doświetlanie zakrętów, które aktywuje się przy niższych prędkościach, skierowując światło w kierunku skrętu, co pozwala lepiej widzieć drogę i potencjalne przeszkody. Dodatkowo, system AFL odpowiada za automatyczne poziomowanie reflektorów ksenonowych, utrzymując stałą, optymalną wysokość snopu światła niezależnie od obciążenia pojazdu czy przyspieszania i hamowania. Jest to niezwykle istotne, zwłaszcza podczas jazdy nocą i w trudnych warunkach drogowych, ponieważ zapewnia lepszą widoczność, nie oślepiając jednocześnie innych kierowców.
Rola modułu sterującego – mózg adaptacyjnego oświetlenia w Twoim Oplu
Moduł sterujący AFL pełni rolę centralnego komputera, który zarządza całym systemem adaptacyjnego oświetlenia. To właśnie on jest "mózgiem" odpowiedzialnym za przetwarzanie danych pochodzących z różnych czujników na przykład czujnika kąta skrętu kierownicy, czujnika prędkości pojazdu, a także czujników poziomowania zawieszenia. Na podstawie tych informacji moduł podejmuje decyzje o tym, jak powinny być ustawione reflektory. Następnie wysyła odpowiednie sygnały do silniczków elektrycznych wewnątrz reflektorów, które wykonują ruchy poziomujące i skrętne. Awaria tego modułu oznacza paraliż całego systemu AFL, ponieważ przestaje on otrzymywać lub przetwarzać niezbędne dane, a co za tym idzie, nie jest w stanie sterować pracą reflektorów.
Jak rozpoznać, że moduł AFL w Twojej Astrze H woła o pomoc? Kluczowe objawy
- Mruganie lub ciągłe świecenie się kontrolki AFL na desce rozdzielczej.
- Brak charakterystycznego "testu" świateł (ruch góra-dół, lewo-prawo) po uruchomieniu silnika.
- Brak reakcji reflektorów na ruch kierownicą funkcja doświetlania zakrętów nie działa.
- Jeden z reflektorów świeci w dół lub maksymalnie w bok, wchodząc w tryb awaryjny.
- Całkowite wyłączenie się jednego z reflektorów po kilku sekundach od uruchomienia, czemu może towarzyszyć włączenie świateł przeciwmgielnych.
- Brak możliwości połączenia się z systemem AFL za pomocą komputera diagnostycznego (np. Op-Com).
Kontrolka na desce rozdzielczej – pierwszy i najważniejszy sygnał ostrzegawczy
Kiedy w Twojej Astrze H pojawia się problem z systemem AFL, zazwyczaj pierwszym i najbardziej widocznym sygnałem jest zapalenie się odpowiedniej kontrolki na desce rozdzielczej. Może to być kontrolka w kształcie reflektora ze strzałkami lub po prostu symbol AFL. Często kontrolka ta zaczyna migać, co jest wyraźnym sygnałem, że system wykrył nieprawidłowość i przeszedł w tryb awaryjny. Czasami może świecić się na stałe. Niezależnie od tego, czy miga, czy świeci, zapalona kontrolka AFL to jasny sygnał, że należy przyjrzeć się bliżej działaniu systemu oświetlenia.
Brak „tańca” reflektorów po odpaleniu – co oznacza nieruchoma soczewka?
Jednym z charakterystycznych testów sprawności systemu AFL, który można zaobserwować po uruchomieniu silnika, jest tzw. "taniec" reflektorów. Po przekręceniu kluczyka i odpaleniu jednostki napędowej, reflektory wykonują krótki ruch wertykalny (góra-dół) oraz horyzontalny (lewo-prawo). Jest to swoisty autotest systemu, który ma na celu sprawdzenie poprawności działania mechanizmów sterujących. Jeśli po uruchomieniu silnika zauważysz, że reflektory pozostają nieruchome, a soczewki nie wykonują tego charakterystycznego ruchu, jest to bardzo silny sygnał, że moduł sterujący AFL lub któryś z jego komponentów nie działa prawidłowo.
Reflektor świeci w ziemię lub gaśnie po chwili – typowy tryb awaryjny systemu
Gdy moduł AFL ulegnie awarii, system często przechodzi w tryb awaryjny, aby zapewnić jakąkolwiek widoczność i zapobiec dalszym uszkodzeniom. W takim stanie reflektory mogą zacząć świecić w sposób nieprawidłowy. Typowym objawem jest sytuacja, gdy jeden z reflektorów skieruje snop światła mocno w dół, praktycznie pod koła samochodu, lub maksymalnie w bok. Innym scenariuszem jest to, że reflektor po kilku sekundach od uruchomienia silnika po prostu gaśnie. Czasami towarzyszyć temu może automatyczne włączenie świateł przeciwmgielnych, co jest kolejnym sygnałem awarii systemu oświetlenia.
Komputer diagnostyczny nie widzi modułu? To prawie pewna diagnoza
W dzisiejszych czasach diagnostyka komputerowa jest nieocenionym narzędziem w wykrywaniu usterek w samochodach. Jeśli masz podejrzenia co do awarii modułu AFL, warto podłączyć do samochodu komputer diagnostyczny, taki jak popularny Op-Com. Jednym z najbardziej jednoznacznych objawów uszkodzenia modułu sterującego jest sytuacja, gdy komputer diagnostyczny nie jest w stanie nawiązać połączenia z systemem AFL. Brak komunikacji z modułem praktycznie przesądza o jego całkowitej dysfunkcji i konieczności naprawy lub wymiany.
Gdzie szukać winowajcy? Lokalizacja modułu AFL i najczęstsze przyczyny awarii
Dlaczego wilgoć jest największym wrogiem modułu AFL? Problem nieszczelnych lamp
Jednym z największych wrogów elektroniki samochodowej, a w szczególności modułu AFL, jest wilgoć. W Oplu Astrze H moduł ten jest umieszczony w stosunkowo narażonym miejscu pod obudową reflektora. Niestety, z czasem uszczelki reflektorów mogą tracić swoje właściwości, co prowadzi do utraty szczelności. Woda może wtedy przenikać do wnętrza lampy, a następnie dostać się do modułu sterującego. Po zalaniu modułu dochodzi do korozji delikatnych ścieżek na płytce drukowanej oraz uszkodzenia elementów elektronicznych. To właśnie utrata szczelności reflektora i następujące po niej zalanie modułu jest najczęstszą przyczyną jego awarii.
„Zimne luty” – ukryta wada fabryczna, którą możesz naprawić
Drugą, równie powszechną przyczyną awarii modułu AFL są tzw. "zimne luty". Jest to wada, która często wynika z procesu produkcyjnego. Polega ona na tym, że połączenia lutowane na płytce drukowanej modułu z czasem mogą pękać, tracąc kontakt elektryczny. Powoduje to przerywaną pracę lub całkowite unieruchomienie modułu. Dobra wiadomość jest taka, że problem "zimnych lutów" jest często możliwy do naprawienia. Wymaga to jednak pewnych umiejętności manualnych i lutownicy, aby precyzyjnie przelutować uszkodzone punkty połączeń.
Jak dostać się do modułu AFL? Przewodnik krok po kroku (demontaż zderzaka i lampy)
- Demontaż zderzaka przedniego: W większości przypadków, aby uzyskać swobodny dostęp do reflektorów, konieczne jest zdemontowanie przedniego zderzaka. Zazwyczaj jest on przykręcony w kilku punktach, w tym pod nadkolami oraz od spodu pojazdu.
- Wyjęcie reflektora: Po zdjęciu zderzaka można odkręcić reflektor. Należy odłączyć wszystkie przewody elektryczne i linki (jeśli występują).
- Demontaż modułu AFL: Moduł sterujący AFL jest zazwyczaj przykręcony do dolnej części obudowy reflektora. Po odkręceniu śrub mocujących, można go zdjąć. W przypadku lewej lampy, niektórzy użytkownicy donoszą, że można uzyskać dostęp do modułu po wyjęciu akumulatora, co może być alternatywą dla pełnego demontażu zderzaka.
Pamiętaj, że dostęp do modułu AFL w Oplu Astrze H zazwyczaj wymaga pewnego nakładu pracy. Moduł ten jest integralną częścią reflektora ksenonowego i jest przykręcony bezpośrednio do jego obudowy od spodu. Najczęściej, aby się do niego dostać, niezbędny jest demontaż przedniego zderzaka, a następnie wyjęcie całego reflektora. Niektórzy kierowcy, szczególnie w przypadku lewej lampy, zgłaszają, że można uzyskać dostęp do modułu po wcześniejszym wyjęciu akumulatora. Jest to jednak operacja, która wymaga ostrożności i odpowiednich narzędzi.
Naprawa czy wymiana? Praktyczny przewodnik po skutecznych rozwiązaniach
DIY: Czy i jak można samodzielnie naprawić zalany lub uszkodzony moduł?

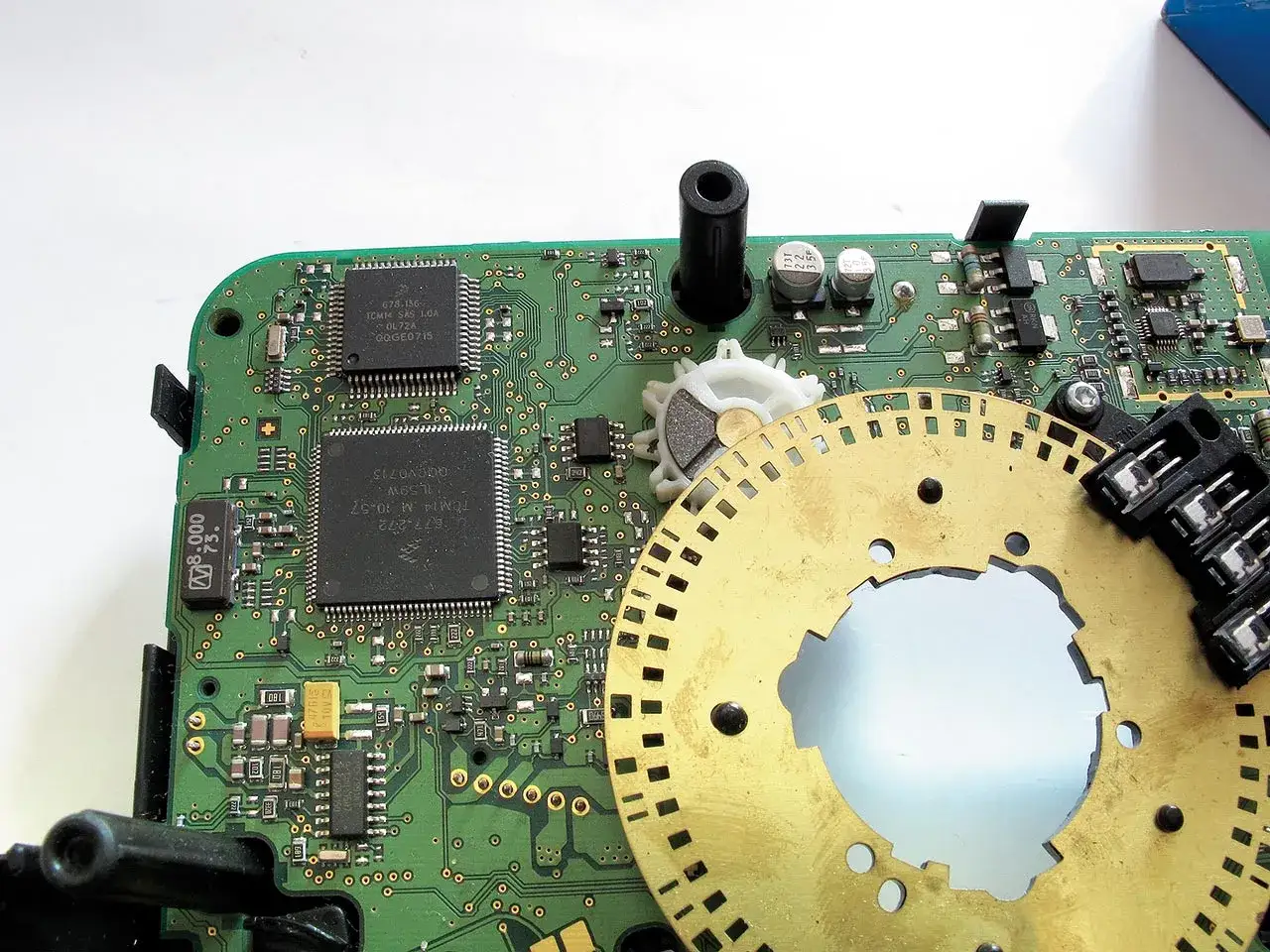

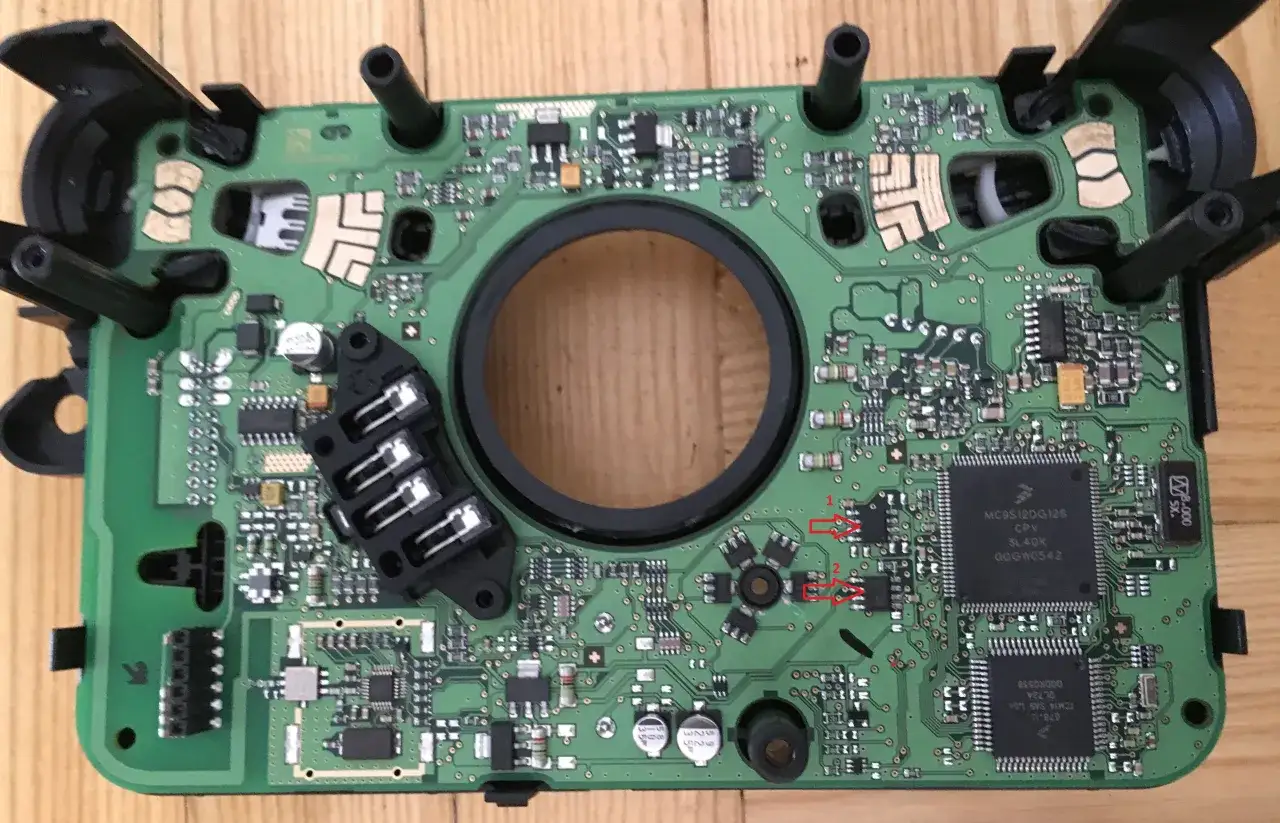

Jeśli Twój moduł AFL został zalany lub podejrzewasz problem z "zimnymi lutami", często istnieje możliwość samodzielnej naprawy, o ile uszkodzenia nie są zbyt rozległe. Pierwszym krokiem jest ostrożne otwarcie obudowy modułu. Następnie należy dokładnie wysuszyć całą płytkę drukowaną. Do czyszczenia ścieżek i elementów elektronicznych doskonale nadaje się alkohol izopropylowy. Po wysuszeniu i oczyszczeniu, kluczowe jest zlokalizowanie podejrzanych punktów lutowniczych i precyzyjne przelutowanie "zimnych lutów". Jest to operacja wymagająca pewnej wprawy i precyzji, ale często skuteczna.
Kupno używanego modułu – jak nie popełnić błędu? Sprawdzanie numerów seryjnych

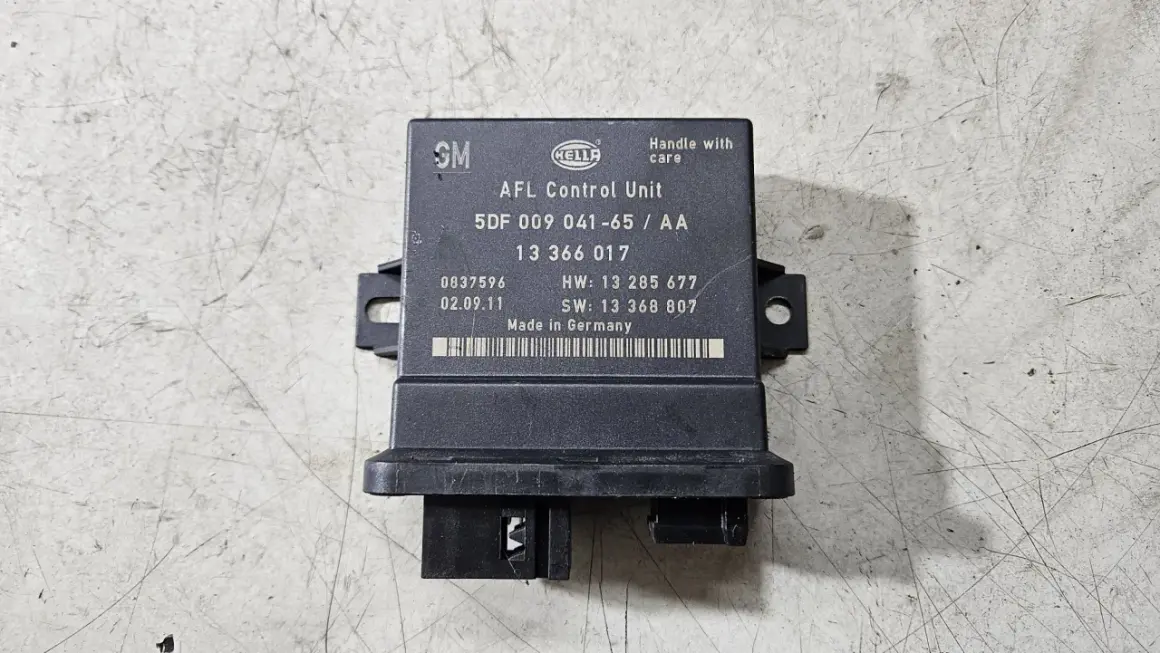

Wiele osób decyduje się na zakup używanego modułu AFL, aby obniżyć koszty naprawy. Jest to rozwiązanie, które może przynieść oszczędności, ale wiąże się z pewnym ryzykiem. Kluczowe jest, aby moduł, który zamierzasz kupić, miał dokładnie te same numery seryjne i oznaczenia co Twój oryginalny, uszkodzony moduł. Nawet niewielka różnica w numeracji może oznaczać brak kompatybilności i nieprawidłowe działanie systemu. Przykładem numeru części, na który warto zwrócić uwagę, jest Hella 5DF 008 704-21. Według danych astra-h.pl, prawidłowe dopasowanie numerów seryjnych jest kluczowe dla bezproblemowego działania systemu. Zawsze sprawdzaj dokładnie wszystkie oznaczenia przed zakupem.
Alternatywne rozwiązania: czy moduły z innych marek samochodów będą pasować?
Na rynku wtórnym można spotkać informacje o możliwości adaptacji modułów AFL z innych marek samochodów, takich jak Land Rover czy Mercedes-Benz. Często są one tańsze od oryginalnych modułów do Astry H. Należy jednak pamiętać, że taka adaptacja zazwyczaj nie jest plug-and-play. Wymaga ona często zaawansowanych czynności, takich jak przelutowanie układu scalonego (procesora) ze starego, uszkodzonego modułu do obudowy modułu z innego samochodu. Jest to operacja przeznaczona dla osób z dużym doświadczeniem w elektronice samochodowej lub dla wyspecjalizowanych warsztatów.
Kluczowy ostatni krok: Co musisz wiedzieć o kalibracji systemu AFL po naprawie?
Czy po każdej wymianie modułu konieczna jest wizyta w serwisie?
Po wymianie uszkodzonego modułu sterującego AFL na nowy lub używany, a także po wykonaniu poważniejszych napraw samego modułu, bardzo często konieczne jest przeprowadzenie procesu kalibracji systemu. Jest to etap, którego nie można pominąć, jeśli chcemy, aby reflektory działały poprawnie i bezpiecznie. Kalibracja pozwala na ustawienie tzw. pozycji zerowej dla systemu, co jest niezbędne do jego prawidłowego funkcjonowania. Bez tego kroku, nawet sprawny moduł może nie działać tak, jak powinien.
Przeczytaj również: Jak wyczyścić chłodnicę w środku i uniknąć kosztownych awarii
Jak przebiega kalibracja i dlaczego nie można pominąć tego etapu?
Kalibracja systemu AFL jest procesem, który wymaga użycia specjalistycznego oprogramowania diagnostycznego i odpowiedniego sprzętu. Mechanik podłącza komputer diagnostyczny do samochodu i za jego pomocą przeprowadza procedurę ustawienia reflektorów. W jej trakcie system uczy się prawidłowych pozycji wyjściowych. Pominięcie tego etapu może prowadzić do bardzo nieprzyjemnych konsekwencji. Nieprawidłowo skalibrowane reflektory mogą świecić zbyt nisko, co znacząco ograniczy widoczność drogi, lub zbyt wysoko, oślepiając nadjeżdżających kierowców. W skrajnych przypadkach funkcja doświetlania zakrętów może nie działać wcale lub działać w sposób nieprzewidywalny, co obniża bezpieczeństwo jazdy.
