Bezpieczniki w Nissan Juke to jeden z tych tematów, które wydają się banalne do chwili, gdy przestaje działać radio, gniazdo 12V albo wycieraczki. W praktyce liczy się nie tylko sam opis obwodów, ale też to, gdzie szukać skrzynki, jak odczytać oznaczenia na klapce i kiedy wymiana bezpiecznika jest rozsądną naprawą, a kiedy sygnałem większej usterki. W tym poradniku porządkuję to tak, żeby szybko znaleźć właściwy obwód i nie uszkodzić instalacji przy okazji.
Najważniejsze informacje o bezpiecznikach w Juke'u, które warto sprawdzić od razu
- Skrzynka w kabinie zwykle znajduje się nisko po lewej stronie deski rozdzielczej, a w wersjach z kierownicą po prawej bywa za schowkiem.
- Legenda na klapce jest ważniejsza niż sam numer bezpiecznika, bo opisy różnią się między generacjami i wersjami wyposażenia.
- Przy typowych awariach najczęściej sprawdza się obwody od gniazda 12V, radia, nawiewu, ogrzewania tylnej szyby, oświetlenia wnętrza oraz wycieraczek.
- Nie wolno wkładać bezpiecznika o wyższym amperażu niż przewidziany przez producenta.
- Jeśli nowy bezpiecznik przepala się ponownie, problem zwykle leży w zwarciu, wilgoci, uszkodzonym przewodzie albo akcesorium, a nie w samym wkładzie.
Gdzie szukać skrzynek bezpieczników w Juke'u
W Juke'u szukałbym bezpieczników w dwóch miejscach: w kabinie i pod maską. W starszym F15 skrzynka w kabinie jest po stronie kierowcy, za osłoną w desce rozdzielczej, a pod maską masz dodatkowe skrzynki i zasilanie główne przy akumulatorze. W nowszym F16 układ jest podobny w sensie praktycznym, ale opis bywa bardziej rozbudowany, bo samochód ma więcej elektroniki pokładowej.
| Wersja | Skrzynka w kabinie | Skrzynka pod maską | Co to oznacza w praktyce |
|---|---|---|---|
| Juke F15 | Po lewej stronie deski, za osłoną przy kierowcy | Dwie skrzynki w komorze silnika oraz główne wkładki na akumulatorze | Najpierw sprawdza się obwody komfortu, potem zasilania silnika i oświetlenia |
| Juke F16 | Nisko po lewej stronie deski, za pokrywą | Główna skrzynka obok akumulatora, dodatkowy blok przekaźników i bezpieczniki mocy | Poza klasycznymi obwodami dochodzą funkcje USB, ADAS, elektronika nadwozia i elektryczny hamulec postojowy |
Jeśli masz wersję z kierownicą po prawej, skrzynka kabinowa może być umieszczona z tyłu schowka. To drobiazg, ale bardzo często właśnie on oszczędza czas, kiedy ktoś szuka bezpiecznika w złym miejscu. Zanim cokolwiek wyjmiesz, dobrze jest więc ustalić dokładną generację i układ kierownicy. To prowadzi prosto do kolejnego kroku, czyli odczytania samego opisu na klapce.

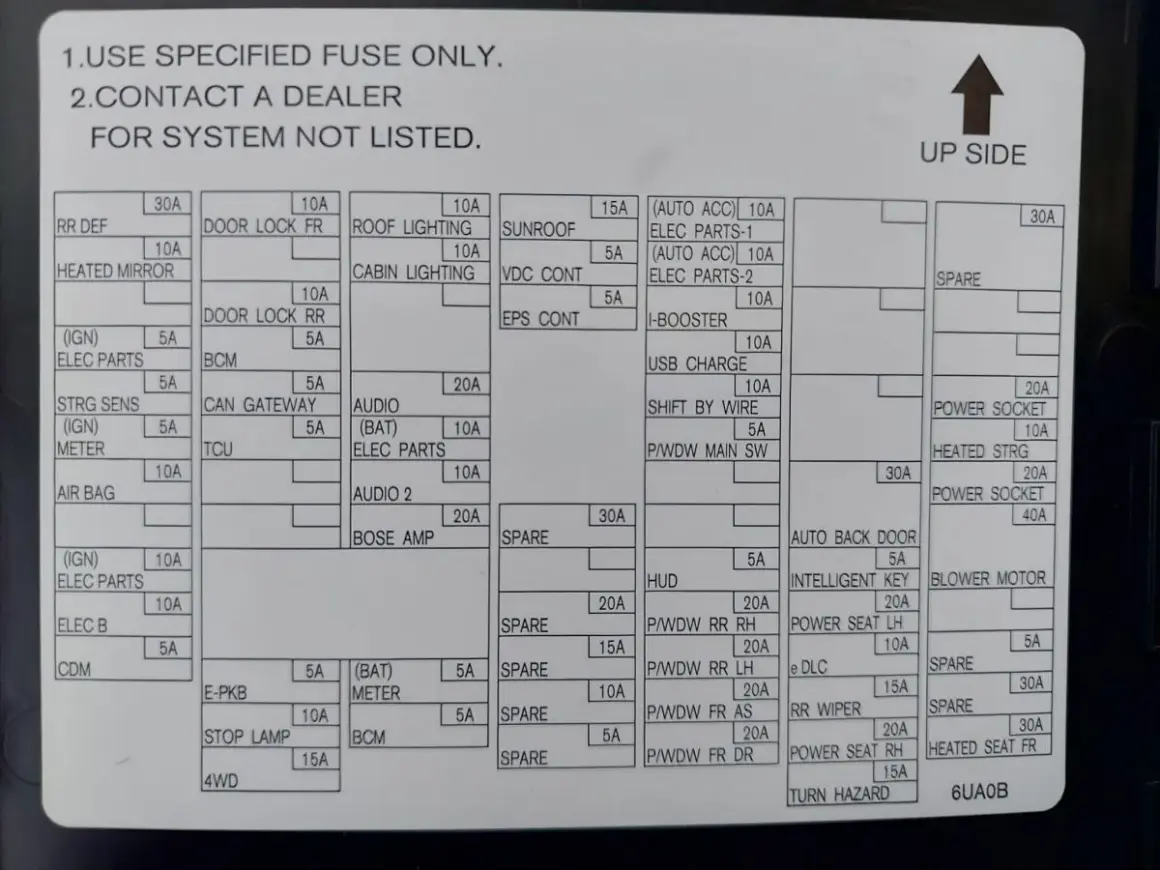

Jak czytać oznaczenia na klapce i nie pomylić obwodu
Przy takich usterkach nie zaczynam od losowego wyciągania wkładów, tylko od czytania legendy. W praktyce patrzę na trzy rzeczy naraz: numer pozycji, amperaż i opis obwodu. Bezpiecznik topikowy chroni przewód i odbiornik przed przeciążeniem, więc jego zadaniem nie jest „działać mocniej”, tylko przepalić się szybciej niż uszkodzi się instalacja.
| Oznaczenie | Znaczenie | Jak to czytam |
|---|---|---|
| ACC | Zasilanie w pozycji akcesoriów | Dotyczy elementów, które działają bez uruchomionego silnika, na przykład części radia albo gniazda 12V |
| IGN | Zasilanie po włączeniu zapłonu | Obwód działa, gdy kluczyk lub przycisk są w trybie zapłonu |
| BAT | Stałe zasilanie z akumulatora | Tu napięcie jest obecne cały czas, niezależnie od pozycji stacyjki |
| RR DEF | Ogrzewanie tylnej szyby | Jedno z pierwszych miejsc, które sprawdzam zimą |
| SRS / AIR BAG | System poduszek powietrznych | Tu nie eksperymentuję, bo chodzi o bezpieczeństwo bierne |
| BCM | Body Control Module | Moduł nadwozia zarządza wieloma funkcjami komfortu i zamków |
| ADAS | Systemy wspomagania jazdy | Dotyczy kamer, radarów i układów asystujących kierowcy |
Warto też pamiętać, że na klapce mogą pojawić się skróty typu SPARE, czyli wolne miejsce na zapasowy bezpiecznik, albo oznaczenia przekaźników. Przekaźnik nie chroni obwodu tak jak bezpiecznik, tylko go załącza. To rozróżnienie jest ważne, bo wiele osób myli jedno z drugim i szuka usterki w złym elemencie. Z taką legendą łatwiej już przejść do najczęstszych awarii, bo widać, które obwody zwykle psują się jako pierwsze.
Które obwody sprawdzam najpierw przy typowych awariach
Jeżeli w Juke'u przestaje działać jedna funkcja, zwykle zaczynam od obwodów, które najczęściej dostają po instalacji lub po codziennym użyciu. Niektóre nazwy różnią się między rocznikami, ale logika pozostaje ta sama: gniazdo 12V, radio, nawiew, ogrzewanie szyby, oświetlenie i wycieraczki to pierwsze punkty kontrolne.
| Objaw | Co sprawdzić w pierwszej kolejności | Dlaczego akurat to |
|---|---|---|
| Nie działa gniazdo 12V lub ładowarka | W F15 często F1 20A, w F16 zwykle 26 15A | To jeden z najbardziej obciążanych obwodów, zwłaszcza przy ładowarkach i adapterach |
| Radio, multimedia albo USB milczą | W F15 F2 10A, w F16 zasilanie audio, AUTO ACC i USB | Po montażu akcesoriów właśnie ten obwód bywa przeciążany |
| Nawiew nie pracuje albo działa tylko na części biegów | W F15 F4 i F6, w F16 bezpiecznik nawiewu kabiny | Układ wentylatora pobiera sporo prądu i źle znosi zabrudzone styki |
| Nie grzeje tylna szyba lub lusterka | W F15 obwód ogrzewania szyby pod maską, w F16 RR DEF i HEATED MIRROR | Zimą to jeden z najczęstszych sygnałów przepalonego bezpiecznika |
| Nie świeci lampka w kabinie | W F15 F10 10A, w F16 ROOM LAMP | Prosty obwód, ale często zdradza problem z wilgocią albo zwarciem w oprawce |
| Wycieraczki lub spryskiwacze nie działają | W F15 bezpiecznik spryskiwaczy i obwody w komorze silnika, w F16 osobny obwód pompy i tylnej wycieraczki | Tu łatwo pomylić objaw z awarią przekaźnika albo samego silniczka |
Jeśli z któregoś z tych obwodów korzystasz regularnie, od razu sprawdź także, czy nie pojawiły się ślady przegrzania na gnieździe albo luźna końcówka wtyku. Sama wymiana wkładu czasem wystarczy, ale przy powracającej usterce trzeba już szukać przyczyny w instalacji, a nie tylko w bezpieczniku. To naturalnie prowadzi do pytania, jak wymienić go bezpiecznie i bez zgadywania.
Jak wymienić bezpiecznik bez ryzyka
Wymiana bezpiecznika jest prosta, ale tylko wtedy, gdy robisz ją spokojnie i według kolejności. Ja trzymam się kilku zasad, bo to eliminuje większość błędów, które później kosztują więcej niż sam wkład.
- Wyłącz zapłon i światła.
- Otwórz pokrywę skrzynki i znajdź legendę na jej wewnętrznej stronie.
- Wybierz dokładnie ten obwód, który odpowiada za niedziałający element.
- Wyjmij bezpiecznik szczypcami lub wyciągaczem, jeśli jest w zestawie.
- Sprawdź, czy metalowa wkładka w środku jest przerwana albo nadtopiona.
- Włóż nowy bezpiecznik o identycznym amperażu i takim samym typie.
- Uruchom dany odbiornik i obserwuj, czy problem wraca.
Tu nie ma miejsca na skróty. Włożenie bezpiecznika 20A zamiast 10A nie rozwiązuje problemu, tylko zwiększa ryzyko uszkodzenia przewodu albo modułu. Jeśli nie masz pewności, lepiej sprawdzić wkład miernikiem albo testerem ciągłości niż opierać się wyłącznie na wyglądzie. Z doświadczenia wiem też, że przy małych bezpiecznikach mini i mikro łatwo pomylić format, więc trzeba dopasować nie tylko amperaż, ale i rozmiar.
Najczęstszy błąd kierowców jest banalny: wymieniają bezpiecznik, po czym od razu zapominają o przyczynie przeciążenia. Dlatego przy tej samej usterce po chwili wracam do pytania, czym różni się układ w starszym i nowszym Juke'u, bo to wyjaśnia, dlaczego identyczny objaw nie zawsze oznacza to samo miejsce awarii.
Czym różni się opis w starszym i nowszym Juke'u
W praktyce starszy F15 i nowszy F16 różnią się nie tylko numerami pozycji, ale też sposobem opisu. W starszym aucie spotkasz bardziej klasyczne nazwy, takie jak gniazdo, światła, spryskiwacze czy ogrzewanie szyb. W nowszym Juke'u częściej pojawiają się opisy funkcjonalne, na przykład USB, ADAS, CAMERA GATEWAY, E-PKB, BCM. To nie jest przypadek, tylko efekt większej liczby sterowników i modułów elektronicznych.
| Cecha | Starszy Juke F15 | Nowszy Juke F16 |
|---|---|---|
| Lokalizacja skrzynki w kabinie | Po stronie kierowcy, za osłoną | Nisko po lewej stronie deski, za pokrywą |
| Układ pod maską | Dwie skrzynki i główne zasilanie przy akumulatorze | Skrzynka główna przy akumulatorze, osobny blok przekaźników i bezpieczniki mocy |
| Styl opisu | Bardziej prosty i „mechaniczny” | Bardziej funkcjonalny, z nazwami modułów i systemów |
| Co to zmienia dla kierowcy | Częściej szuka się klasycznych obwodów komfortu | Trzeba czytać opis dokładniej, bo jeden moduł może obsługiwać kilka funkcji naraz |
Z mojego punktu widzenia to ważne, bo przy nowszym aucie nie wystarczy już pamiętać, że „coś jest od radia”. Trzeba sprawdzić, czy dany obwód zasila samo radio, czy też elementy w trybie ACC, USB, ekran albo sterowanie z modułu nadwozia. Dzięki temu szybciej zawężasz problem i nie szukasz bezpiecznika tam, gdzie winny jest już sterownik lub wiązka. A skoro o tym mowa, trzeba jeszcze rozróżnić przypadki, w których nowy wkład przepala się od razu.
Kiedy nowy bezpiecznik przepala się od razu
Jeśli po wymianie bezpiecznika problem wraca natychmiast, traktuję to jako sygnał ostrzegawczy, a nie zwykłą awarię eksploatacyjną. Najczęściej oznacza to zwarcie, uszkodzony odbiornik albo akcesorium, które zostało dołożone bez porządnego zabezpieczenia. W praktyce szczególnie często winne są ładowarki, kamery, dodatkowe radio, instalacje audio i niefachowo podłączone akcesoria do gniazda 12V.
- Bezpiecznik przepala się od razu po włączeniu danego urządzenia.
- Problem pojawia się po deszczu, myciu auta albo w wilgotny dzień.
- W jednym momencie przestają działać dwa różne obwody.
- Na gnieździe widać nadtopienie, luźny styk lub ciemny nalot.
- Usterka zaczęła się po montażu dodatkowego wyposażenia.
W takiej sytuacji nie zwiększam amperażu i nie próbuję „uratować” obwodu mocniejszym wkładem. Szukam przetarcia przewodu, zwarcia w oprawce, uszkodzonego przekaźnika albo błędu w podłączeniu akcesoriów. Często to kilka minut diagnostyki z miernikiem oszczędza godzinę bezsensownej wymiany kolejnych bezpieczników. Jeśli problem wraca mimo poprawnej wymiany, warto już myśleć o elektryku samochodowym, bo wtedy przyczyna zwykle siedzi głębiej niż sam opis na klapce.
Najpewniejsze podejście w 2026 roku jest proste: sprawdzasz legendę na klapce, porównujesz ją z instrukcją dla swojego rocznika i wymieniasz tylko to, co rzeczywiście jest przepalone. W Juke'u taki porządek działania wystarcza w większości drobnych awarii, a przy powracającym problemie od razu pokazuje, że trzeba szukać zwarcia albo uszkodzonego modułu, a nie kolejnego bezpiecznika.
