Silnik krokowy to specjalny rodzaj silnika elektrycznego, który obraca się o ściśle określony kąt w odpowiedzi na impulsy elektryczne. W przeciwieństwie do tradycyjnych silników prądu stałego czy przemiennego, silnik krokowy wykonuje ruchy kątowe o stałych wartościach, co pozwala na precyzyjne sterowanie jego pozycją. Na przykład, każdy impuls zasilający może powodować obrót wału o 1,8°, 2° lub 5°, co sprawia, że silniki te są niezwykle dokładne i łatwe do kontrolowania.
W artykule przyjrzymy się mechanice działania silników krokowych, ich rodzajom oraz zastosowaniom w różnych dziedzinach, takich jak automatyka czy druk 3D. Zrozumienie, jak te silniki funkcjonują, pozwoli lepiej docenić ich rolę w nowoczesnych technologiach i urządzeniach.
Kluczowe wnioski:
- Silnik krokowy obraca się o określony kąt w odpowiedzi na impulsy elektryczne, co zapewnia dużą precyzję.
- Składa się z dwóch głównych części: nieruchomego stojana i ruchomego wirnika.
- Istnieją różne typy silników krokowych, w tym silniki z magnesem trwałym, hybrydowe oraz o zmiennej reluktancji.
- Silniki krokowe znajdują zastosowanie w automatyce, robotyce oraz technologii druku 3D, gdzie wymagane jest precyzyjne sterowanie ruchem.
- Kontrola silników krokowych polega na programowaniu sterowników, co pozwala na dokładne ustawienie kierunku i prędkości obrotu.
Jak działa silnik krokowy? Zrozumienie podstawowych zasad
Silnik krokowy to specjalny rodzaj silnika elektrycznego, który obraca się o ściśle określony kąt, zwany krokiem, w odpowiedzi na impulsy elektryczne. Zamiast obracać się płynnie, jak silniki prądu stałego czy przemiennego, wykonuje ruchy kątowe o precyzyjnie określonych wartościach, co czyni go idealnym do zastosowań wymagających dużej dokładności. Na przykład, każdy impuls zasilający powoduje nagłe obrócenie się wału o kąt, który może wynosić 1,8°, 2° lub 5°. Dzięki temu, kąt obrotu wirnika jest ściśle zależny od liczby dostarczonych impulsów, co umożliwia precyzyjne sterowanie jego pozycją.

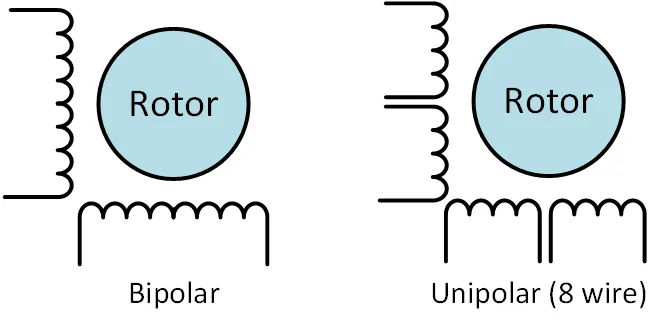

Silnik krokowy składa się z dwóch głównych części: nieruchomego stojana, który zawiera cewki elektromagnetyczne generujące zmienne pole magnetyczne, oraz ruchomego wirnika, który wykonuje ruchy kątowe pod wpływem tego pola. W zależności od budowy, wirnik może być magnesem trwałym, a silnik może być skonstruowany jako silnik z magnesem trwałym, o zmiennej reluktancji lub hybrydowy. W niektórych typach silników, elektromagnesy przyciągają metalowe elementy wirnika, co powoduje jego obrót. Sterownik, który nadzoruje pracę silnika, może precyzyjnie kontrolować kierunek, prędkość i liczbę obrotów poprzez zmianę sekwencji i częstotliwości impulsów.
Mechanika działania silnika krokowego i jego elementy

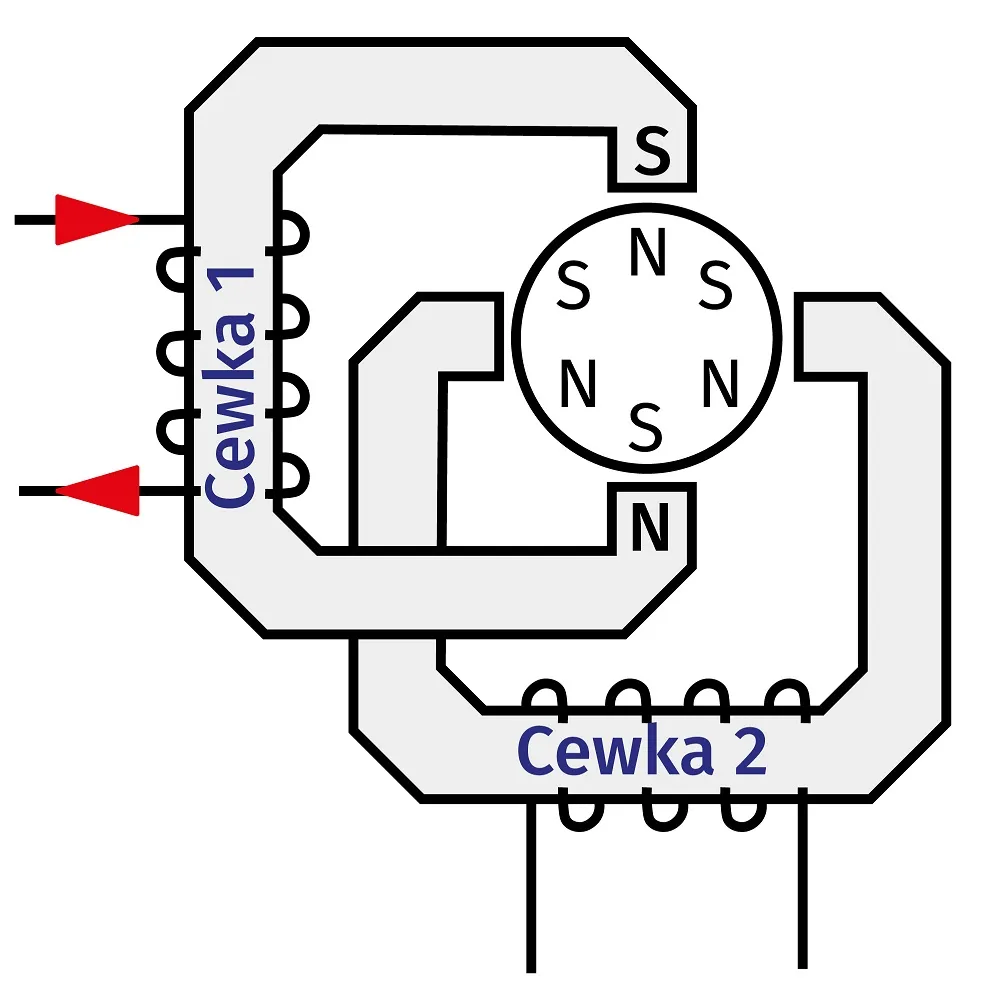

Silnik krokowy działa na zasadzie interakcji między rotorami a statorami. Stojan składa się z cewki elektromagnetycznej, która, po zasileniu prądem, generuje pole magnetyczne. To pole przyciąga lub odpycha wirnik, który jest umieszczony wewnątrz stojana. W momencie, gdy cewka jest aktywowana, wirnik obraca się o określony kąt, co pozwala na precyzyjne pozycjonowanie. Ta mechanika działania sprawia, że silniki krokowe są idealne do zastosowań, gdzie wymagana jest wysoka precyzja ruchu.
Jak impulsy elektryczne wpływają na ruch silnika krokowego
Ruch silnika krokowego jest kontrolowany przez impulsy elektryczne, które są wysyłane do silnika w określonej sekwencji. Każdy impuls powoduje, że wirnik obraca się o ustalony kąt, co jest kluczowe dla precyzyjnego sterowania. Częstotliwość impulsów bezpośrednio wpływa na prędkość obrotu wirnika; im więcej impulsów na jednostkę czasu, tym szybciej obraca się wirnik. W ten sposób, silnik krokowy może być używany do dokładnego pozycjonowania w różnych aplikacjach, takich jak drukarki 3D czy robotyka.
Rodzaje silników krokowych i ich różnice
Silniki krokowe można podzielić na kilka typów, z których każdy ma swoje unikalne cechy i zastosowania. Najpopularniejsze z nich to silniki z magnesem trwałym, silniki hybrydowe oraz silniki o zmiennej reluktancji. Silniki z magnesem trwałym są znane z wysokiej efektywności i prostoty konstrukcji, co czyni je popularnym wyborem w wielu aplikacjach. Z kolei silniki hybrydowe łączą cechy silników z magnesem trwałym i o zmiennej reluktancji, oferując lepszą precyzję i moment obrotowy.
Silniki o zmiennej reluktancji działają na innej zasadzie, wykorzystując zmiany w reluktancji magnetycznej do generowania ruchu. W porównaniu do silników z magnesem trwałym, te silniki są często lżejsze i prostsze w budowie, co czyni je odpowiednimi do zastosowań, gdzie waga ma znaczenie. Warto zauważyć, że wybór odpowiedniego typu silnika krokowego zależy od specyficznych wymagań aplikacji, takich jak moment obrotowy, prędkość oraz precyzja ruchu.
| Typ silnika | Cechy | Zastosowania |
|---|---|---|
| Silnik z magnesem trwałym (NEMA 17) | Wysoka efektywność, prostota konstrukcji | Drukarki 3D, małe roboty |
| Silnik hybrydowy (NEMA 23) | Lepsza precyzja, wyższy moment obrotowy | Automatyka przemysłowa, CNC |
| Silnik o zmiennej reluktancji | Prosta budowa, lekkość | Systemy napędowe, małe urządzenia |
Silniki krokowe z magnesem trwałym a silniki hybrydowe
Silniki krokowe z magnesem trwałym charakteryzują się prostą konstrukcją oraz dużą efektywnością energetyczną. Wykorzystują one stałe magnesy do generowania pola magnetycznego, co pozwala na uzyskanie stabilnego momentu obrotowego. Z kolei silniki hybrydowe łączą w sobie cechy silników z magnesem trwałym oraz silników o zmiennej reluktancji, co sprawia, że są bardziej wszechstronne. Dzięki tej konstrukcji, silniki hybrydowe oferują wyższą precyzję oraz moment obrotowy, co czyni je idealnym wyborem w aplikacjach wymagających dużej dokładności, takich jak maszyny CNC czy automatyka przemysłowa.
Silniki krokowe o zmiennej reluktancji i ich zastosowania
Silniki o zmiennej reluktancji działają na zasadzie zmiany reluktancji magnetycznej, co pozwala im na generowanie ruchu. Te silniki są często lżejsze i prostsze w budowie, co czyni je odpowiednimi do zastosowań, w których waga i rozmiar mają znaczenie. Zazwyczaj znajdują zastosowanie w systemach napędowych, małych urządzeniach oraz robotyce. Dzięki swojej prostocie, są również często wykorzystywane w edukacji oraz projektach DIY, gdzie niskie koszty i łatwość w implementacji są kluczowe.
Zastosowania silników krokowych w różnych dziedzinach
Silniki krokowe znajdują szerokie zastosowanie w różnych dziedzinach, takich jak automatyka, robotyka oraz druk 3D. W automatyce, silniki te są wykorzystywane do precyzyjnego sterowania ruchem w urządzeniach, takich jak maszyny CNC, które wymagają dokładności w obróbce materiałów. W robotyce, silniki krokowe napędzają ruchome elementy robotów, umożliwiając im wykonywanie skomplikowanych zadań z dużą precyzją. Dzięki swojej zdolności do precyzyjnego pozycjonowania, silniki krokowe są kluczowe w systemach, które wymagają powtarzalności i dokładności.
W technologii druku 3D, silniki krokowe odgrywają fundamentalną rolę w procesie wydruku, kontrolując ruch głowicy drukującej oraz platformy roboczej. Dzięki nim, drukarki 3D mogą tworzyć skomplikowane modele z dużą dokładnością, co jest niezbędne w wielu branżach, od prototypowania po produkcję końcową. Warto dodać, że silniki krokowe są również stosowane w systemach automatycznego pakowania, medycynie, a także w sprzęcie audio, gdzie precyzyjne ustawienie elementów jest kluczowe dla jakości dźwięku.
- Maszyny CNC - precyzyjne cięcie i obróbka materiałów.
- Roboty przemysłowe - automatyzacja procesów produkcyjnych.
- Drukarki 3D - kontrola ruchu w procesie druku.
- Systemy automatycznego pakowania - efektywność w pakowaniu produktów.
- Sprzęt audio - precyzyjne ustawienie elementów w urządzeniach.
Przykłady zastosowań w automatyce i robotyce
W automatyce, silniki krokowe są szeroko stosowane w systemach sterowania, takich jak maszyny CNC, które wymagają dużej precyzji w obróbce materiałów. Na przykład, maszyny CNC wykorzystują silniki krokowe do dokładnego pozycjonowania narzędzi, co pozwala na wykonanie skomplikowanych cięć i kształtów. W robotyce, silniki te napędzają różne elementy robotów, umożliwiając im wykonywanie złożonych ruchów, takich jak chwytanie i manipulowanie przedmiotami. Roboty przemysłowe, wyposażone w silniki krokowe, mogą automatyzować procesy produkcyjne, co zwiększa wydajność i redukuje błędy ludzkie.
Jak silniki krokowe wspierają technologie druku 3D
W druku 3D, silniki krokowe są niezbędne do precyzyjnego sterowania ruchem głowicy drukującej oraz platformy roboczej. Dzięki nim, drukarki 3D mogą z dużą dokładnością tworzyć skomplikowane modele, co jest kluczowe w wielu branżach, od prototypowania po produkcję końcową. Silniki krokowe pozwalają na dokładne pozycjonowanie, co zapewnia wysoką jakość wydruków oraz ich powtarzalność. Wykorzystanie silników krokowych w druku 3D przyczyniło się do rozwoju tej technologii, umożliwiając tworzenie bardziej skomplikowanych i precyzyjnych projektów.
Kontrola silników krokowych: Metody i techniki
Kontrola silników krokowych jest kluczowym aspektem ich funkcjonowania, który pozwala na precyzyjne sterowanie ruchem. Istnieje wiele metod kontroli, w tym programowanie za pomocą popularnych platform, takich jak Arduino i Raspberry Pi. Te urządzenia umożliwiają łatwe i efektywne zarządzanie silnikami krokowymi, co jest istotne w wielu zastosowaniach, od automatyki po robotykę. Właściwe zaprogramowanie sterowników pozwala na osiągnięcie wysokiej precyzji ruchu, co jest niezbędne w aplikacjach wymagających dokładności.
W przypadku problemów z kontrolą silników krokowych, najczęściej występujące trudności to nieprawidłowe pozycjonowanie, drgania oraz przegrzewanie. Właściwe zrozumienie i identyfikacja tych problemów pozwala na skuteczne ich rozwiązanie. Często wystarczy dostosować parametry programowania, takie jak częstotliwość impulsów lub moment obrotowy, aby poprawić działanie silnika. Poniższa tabela przedstawia popularne metody kontroli silników krokowych oraz ich specyfikacje.
| Metoda kontroli | Opis | Przykłady urządzeń |
|---|---|---|
| Arduino | Popularna platforma do programowania mikroprocesorów, idealna do projektów DIY. | Arduino Uno, Arduino Mega |
| Raspberry Pi | Komputer jednopłytkowy, który może być używany do bardziej zaawansowanych aplikacji. | Raspberry Pi 4, Raspberry Pi Zero |
| Kontrolery silników krokowych | Specjalizowane urządzenia do zarządzania silnikami krokowymi. | DRV8825, A4988 |
Jak programować sterownik silnika krokowego dla precyzji
Aby osiągnąć wysoką precyzję w sterowaniu silnikiem krokowym, ważne jest odpowiednie programowanie sterownika. W przypadku platform takich jak Arduino, można wykorzystać biblioteki, takie jak AccelStepper, które ułatwiają kontrolę nad ruchem silnika. Kluczowe jest ustawienie odpowiednich parametrów, takich jak przyspieszenie i maksymalna prędkość, aby uniknąć drgań i przegrzewania. Dobrą praktyką jest również testowanie różnych wartości impulsów, aby znaleźć optymalne ustawienia dla konkretnej aplikacji.
Problemy z kontrolą silnika krokowego i ich rozwiązania
Podczas korzystania z silników krokowych mogą wystąpić różne problemy, takie jak nieprawidłowe pozycjonowanie, co często jest spowodowane niewłaściwym programowaniem lub zbyt niską częstotliwością impulsów. Inne problemy to drgania silnika, które mogą być wynikiem zbyt dużego obciążenia lub niewłaściwego ustawienia momentu obrotowego. W przypadku przegrzewania, warto sprawdzić, czy silnik nie pracuje w zbyt dużej prędkości. Wiele z tych problemów można rozwiązać poprzez odpowiednie dostosowanie parametrów programowania oraz użycie odpowiednich komponentów, takich jak kontrolery silników.
Innowacyjne zastosowania silników krokowych w IoT i AI
Silniki krokowe zyskują na znaczeniu w kontekście Internetu Rzeczy (IoT) oraz sztucznej inteligencji (AI), gdzie precyzyjne sterowanie ruchem jest kluczowe dla efektywności wielu systemów. W połączeniu z czujnikami i algorytmami uczenia maszynowego, silniki krokowe mogą być wykorzystywane do tworzenia inteligentnych urządzeń, które automatycznie dostosowują swoje działanie do zmieniających się warunków otoczenia. Na przykład, w inteligentnych domach, silniki krokowe mogą kontrolować rolety, wentylację czy oświetlenie w odpowiedzi na dane z czujników, co prowadzi do zwiększenia komfortu i oszczędności energii.
W przyszłości, rozwój technologii robotyki i automatyzacji będzie jeszcze bardziej uzależniony od zastosowania silników krokowych. Dzięki ich precyzyjnemu pozycjonowaniu, mogą one wspierać złożone procesy, takie jak automatyczne magazynowanie i transport materiałów w magazynach zautomatyzowanych. Integracja silników krokowych z systemami AI pozwoli na optymalizację tras i efektywności operacyjnej, co z kolei przyczyni się do redukcji kosztów i zwiększenia wydajności produkcji.
