Jak podłączyć falownik do silnika? Poradnik krok po kroku

Podłączenie falownika do silnika to zadanie, które może wydawać się skomplikowane, ale z odpowiednią wiedzą i starannością jest w zasięgu wielu majsterkowiczów oraz techników. Prawidłowe wykonanie tej czynności jest kluczowe nie tylko dla zapewnienia optymalnej pracy napędu, ale przede wszystkim dla bezpieczeństwa użytkownika i trwałości sprzętu. W tym artykule przeprowadzę Cię przez cały proces, od niezbędnych przygotowań, przez bezpieczne podłączenie, aż po konfigurację i pierwsze uruchomienie.

Dlaczego prawidłowe podłączenie falownika to klucz do wydajności i bezpieczeństwa

W dzisiejszych czasach falowniki stały się nieodłącznym elementem wielu maszyn i urządzeń. Ich głównym zadaniem jest sterowanie prędkością obrotową silników elektrycznych, co przekłada się na szereg korzyści. Prawidłowo podłączony falownik pozwala na precyzyjną kontrolę pracy silnika, dostosowując jego obroty do aktualnych potrzeb. To z kolei prowadzi do znaczących oszczędności energii, ponieważ silnik pobiera prąd tylko w takim zakresie, jaki jest niezbędny do wykonania pracy. Dodatkowo, płynna regulacja prędkości minimalizuje obciążenia mechaniczne i elektryczne, co przekłada się na wydłużenie żywotności zarówno silnika, jak i współpracujących z nim podzespołów. Z drugiej strony, nieprawidłowe podłączenie falownika może mieć katastrofalne skutki. Może doprowadzić do natychmiastowego uszkodzenia falownika lub silnika, a w skrajnych przypadkach stanowić poważne zagrożenie dla użytkownika w postaci porażenia prądem lub pożaru. Niestabilna praca systemu, nadmierne zużycie energii czy brak możliwości sterowania to tylko niektóre z problemów, które mogą wynikać z błędów instalacyjnych.

Zanim zaczniesz: Niezbędne przygotowania i absolutne podstawy bezpieczeństwa

Narzędzia i materiały

Aby prawidłowo i bezpiecznie podłączyć falownik do silnika, będziesz potrzebować kilku podstawowych narzędzi i materiałów:

• Śrubokręty (płaskie i krzyżakowe) do odkręcania i dokręcania zacisków.
• Miernik uniwersalny (multimetr) niezbędny do sprawdzania napięcia i ciągłości obwodów.
• Szczypce do ściągania izolacji do przygotowania przewodów.
• Zaciskarka do końcówek kablowych do profesjonalnego montażu końcówek na przewodach.
• Odpowiednie kable zasilające i silnikowe o właściwym przekroju, dopasowanym do mocy silnika i falownika.
• Końcówki kablowe (oczkowe, tulejkowe) do pewnego połączenia przewodów z zaciskami.
• Opaski kablowe do uporządkowania i zabezpieczenia przewodów.

Bezpieczeństwo przede wszystkim: zasady, których nie możesz zignorować

Praca z energią elektryczną wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Oto najważniejsze z nich:

1. Zawsze odłącz zasilanie przed rozpoczęciem jakichkolwiek prac. Upewnij się, że główny wyłącznik jest w pozycji "OFF" i zabezpiecz go przed przypadkowym włączeniem.
2. Sprawdź brak napięcia za pomocą multimetru w miejscu pracy, zanim dotkniesz jakichkolwiek przewodów lub zacisków.
3. Upewnij się, że instalacja jest prawidłowo uziemiona. Uziemienie jest kluczowe dla ochrony przed porażeniem prądem i prawidłowego działania falownika.
4. Używaj środków ochrony osobistej, takich jak rękawice izolacyjne i okulary ochronne.
5. Nigdy nie pracuj pod napięciem. Jeśli masz jakiekolwiek wątpliwości co do bezpieczeństwa, przerwij pracę i skonsultuj się z wykwalifikowanym elektrykiem.
6. Zawsze zapoznaj się z instrukcją obsługi falownika i silnika przed przystąpieniem do pracy. Każde urządzenie może mieć specyficzne wymagania.

Tabliczka znamionowa silnika: jak ją odczytać i co musisz wiedzieć o połączeniu w gwiazdę i trójkąt?

Tabliczka znamionowa na obudowie silnika to kopalnia wiedzy o jego parametrach. Musisz zwrócić uwagę na:

• Napięcie znamionowe (V): Określa napięcie, przy którym silnik pracuje z nominalnymi parametrami. Często spotykane oznaczenia to np. 230/400V, co oznacza, że silnik może pracować przy napięciu 230V (w połączeniu trójkątnym) lub 400V (w połączeniu gwiazdowym).
• Prąd znamionowy (A): Maksymalny prąd, jaki silnik może pobierać podczas pracy z pełnym obciążeniem. Jest to ważna wartość przy doborze falownika i zabezpieczeń.
• Częstotliwość (Hz): Zazwyczaj 50 Hz lub 60 Hz, określa częstotliwość prądu zasilającego.
• Moc (kW/HP): Moc silnika, określająca jego zdolność do wykonania pracy.
• Prędkość obrotowa (obr/min): Prędkość obrotowa wału silnika przy częstotliwości znamionowej i pełnym obciążeniu.

Kluczowe dla podłączenia falownika jest zrozumienie różnicy między połączeniem uzwojeń silnika w gwiazdę (Y) a trójkąt (?).

• Połączenie w gwiazdę (Y): W tym połączeniu końce uzwojeń są łączone w jednym punkcie (środek gwiazdy), a zasilanie podawane jest na początki uzwojeń. Silnik pracujący w gwiazdę wymaga wyższego napięcia zasilania. Jest to zazwyczaj stosowane, gdy falownik dostarcza napięcie 3x400V.
• Połączenie w trójkąt (?): Tutaj początek jednego uzwojenia jest łączony z końcem drugiego, tworząc zamknięty obwód trójkątny. Zasilanie podawane jest na punkty połączeń. Silnik w trójkącie pracuje przy niższym napięciu. Jest to kluczowe, gdy falownik zasilany z sieci jednofazowej 230V generuje na wyjściu napięcie międzyfazowe 3x230V.

Ważne: Dla silnika oznaczonego jako 230/400V, jeśli zasilasz go z falownika jednofazowego 230V (który na wyjściu daje 3x230V), musisz połączyć silnik w trójkąt. Jeśli natomiast falownik jest zasilany trójfazowo i daje 3x400V, silnik powinien być połączony w gwiazdę.

Podłączenie falownika do silnika krok po kroku: Schemat i praktyczne wskazówki

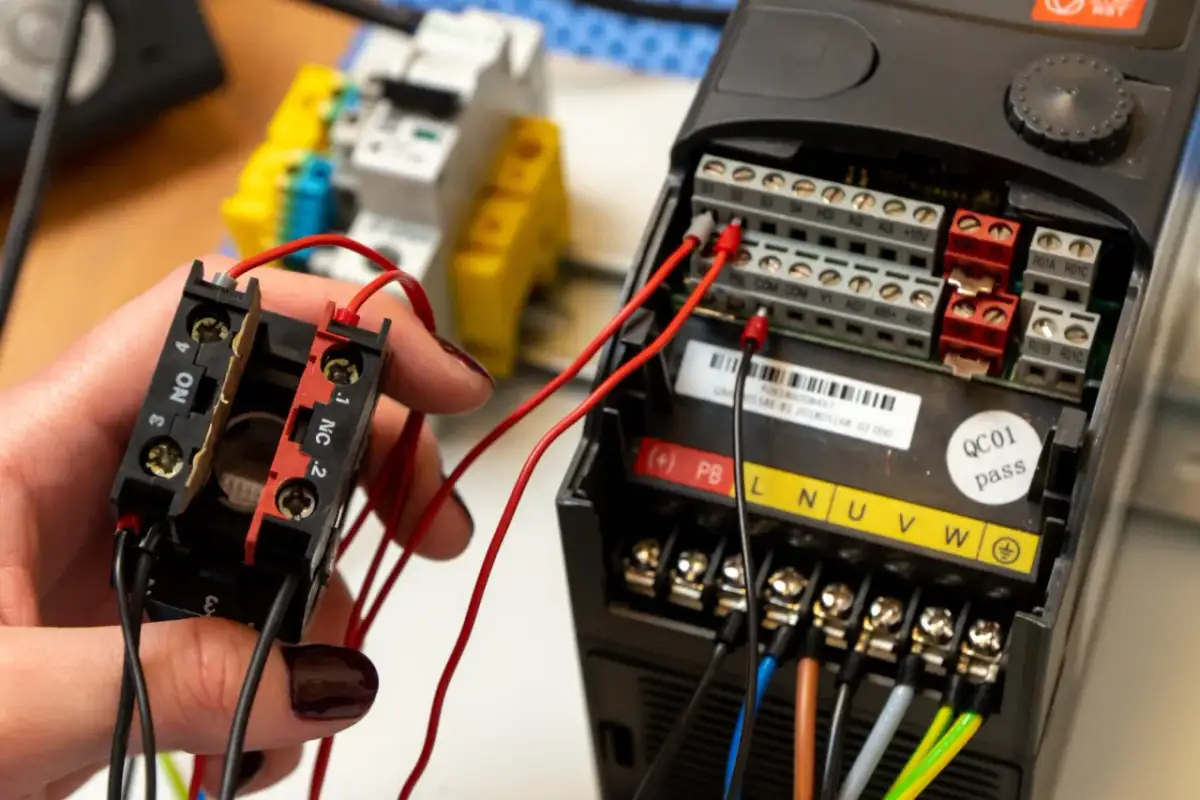

Krok 1: Podłączanie zasilania do falownika (zaciski L, N lub L1, L2, L3)

Pierwszym etapem jest podłączenie zasilania sieciowego do falownika. Falowniki jednofazowe, które są najczęściej używane w warsztatach zasilanych z sieci 230V, posiadają zaciski oznaczone jako L (linia) i N (neutralny). Należy podłączyć przewód fazowy do zacisku L, a przewód neutralny do zacisku N. Falowniki trójfazowe (zasilane z sieci 400V) posiadają zaciski L1, L2 i L3, do których podłącza się odpowiednio trzy przewody fazowe. Zawsze upewnij się, że napięcie zasilania jest zgodne z wymaganiami falownika podanymi w jego instrukcji obsługi.

Krok 2: Łączenie falownika z silnikiem (wyjścia U, V, W)

Następnie należy podłączyć wyjście falownika do silnika. Falowniki posiadają zaciski wyjściowe oznaczone jako U, V i W. Do tych zacisków podłączamy przewody prowadzące do silnika. Kolejność podłączenia faz (U, V, W) do zacisków silnika ma wpływ na kierunek obrotów silnika. Jeśli po uruchomieniu okaże się, że silnik kręci się w niewłaściwym kierunku, wystarczy zamienić miejscami dwa z trzech przewodów wyjściowych falownika (np. U z V). Nie należy tego robić, gdy falownik jest pod napięciem!

Krok 3: Uziemienie (PE) – dlaczego jest krytyczne dla ochrony i stabilności pracy?

Uziemienie to absolutnie kluczowy element instalacji, którego nie można pominąć. Przewód ochronny (PE, często oznaczony kolorem żółto-zielonym) musi być solidnie podłączony do zacisku uziemienia na obudowie falownika, do obudowy silnika (jeśli posiada odpowiedni zacisk) oraz do głównego punktu uziemienia instalacji elektrycznej w budynku. Prawidłowe uziemienie chroni przed porażeniem prądem w przypadku awarii izolacji, a także znacząco redukuje zakłócenia elektromagnetyczne (EMI), które mogą negatywnie wpływać na działanie innych urządzeń elektronicznych w pobliżu.

Rola przewodów ekranowanych – jak skutecznie unikać zakłóceń elektromagnetycznych (EMI)?

Na odcinku między falownikiem a silnikiem zaleca się stosowanie przewodów silnikowych z ekranowaniem. Ekran, czyli siatka lub folia oplatająca żyły przewodów, działa jak bariera dla zakłóceń elektromagnetycznych. Minimalizuje on emisję tych zakłóceń z przewodów, które pracują w trybie impulsowym o wysokiej częstotliwości, chroniąc tym samym wrażliwą elektronikę (np. sterowniki PLC, komputery, systemy radiowe) znajdującą się w pobliżu instalacji. Pamiętaj, aby prawidłowo podłączyć ekran do uziemienia na obu końcach przewodu (falownika i silnika), o ile instrukcja falownika tego nie zabrania.

Najczęstszy przypadek: Zasilanie silnika trójfazowego (400V) z sieci jednofazowej (230V)

Dlaczego silnik 230/400V musi być połączony w trójkąt?

Wiele popularnych silników trójfazowych, oznaczonych jako 230/400V, jest projektowanych do pracy w dwóch konfiguracjach. Gdy zasilamy falownik z sieci jednofazowej 230V, falownik ten na wyjściu generuje napięcie międzyfazowe 3x230V. Aby silnik mógł prawidłowo pracować z tym napięciem, jego uzwojenia muszą być połączone w sposób umożliwiający pracę przy niższym napięciu znamionowym. Tym połączeniem jest właśnie trójkąt (?). Połączenie w trójkąt sprawia, że na każde uzwojenie silnika przypada napięcie 230V, co jest zgodne z napięciem wyjściowym falownika. Próba podłączenia silnika 230/400V w gwiazdę do falownika 3x230V doprowadziłaby do podania na uzwojenia zbyt niskiego napięcia, co skutkowałoby brakiem mocy lub uszkodzeniem silnika. Jest to najczęstszy scenariusz przy adaptacji standardowych silników trójfazowych do pracy z dostępnej sieci jednofazowej.

Praktyczny schemat połączeń dla falownika 1-fazowego i silnika 3-fazowego

W puszce zaciskowej silnika znajdują się zazwyczaj sześć zacisków, które pozwalają na konfigurację połączeń. Dla silnika 230/400V, aby podłączyć go w trójkąt, należy połączyć ze sobą zaciski w następujący sposób: zacisk 1 z 6, zacisk 2 z 4, oraz zacisk 3 z 5. Następnie przewody wyjściowe z falownika (U, V, W) podłącza się odpowiednio do zacisków 1, 3, 5 (lub innej kombinacji, pamiętając o możliwości zamiany faz dla kierunku obrotów). Zworki, które zazwyczaj znajdują się w zestawie z silnikiem, służą do wykonania tych połączeń. Upewnij się, że wszystkie połączenia są pewne i dobrze dokręcone.

Pierwsze uruchomienie: Wprowadzenie kluczowych parametrów do falownika

Jakie dane z tabliczki silnika musisz wprowadzić, aby zapewnić poprawną pracę?

Po fizycznym podłączeniu falownika i silnika, kluczowe jest wprowadzenie do falownika podstawowych parametrów silnika. Dane te odczytujemy z tabliczki znamionowej:

• Napięcie znamionowe (V): Napięcie, przy którym silnik ma pracować (np. 230V dla połączenia trójkątnego).
• Prąd znamionowy (A): Maksymalny prąd, jaki silnik pobiera przy pełnym obciążeniu.
• Częstotliwość znamionowa (Hz): Zazwyczaj 50 Hz.
• Prędkość obrotowa (obr/min): Prędkość przy częstotliwości znamionowej.

Dokładne wprowadzenie tych danych jest niezbędne, aby falownik mógł prawidłowo sterować silnikiem, zapewniając jego optymalną pracę i chroniąc go przed uszkodzeniem.

Czym są rampy startu i hamowania i jak je optymalnie ustawić?

Rampy startu i hamowania to parametry, które określają czas potrzebny na płynne przyspieszenie silnika do zadanej prędkości (rampa startu) oraz czas potrzebny na jego zatrzymanie (rampa hamowania). Ustawienie zbyt krótkich ramp może powodować gwałtowne szarpnięcia, które obciążają mechanikę i mogą prowadzić do uszkodzeń. Zbyt długie rampy mogą z kolei wydłużać proces uruchamiania lub zatrzymania. Optymalne ustawienie zależy od rodzaju aplikacji dla maszyn wymagających szybkiej reakcji rampy mogą być krótsze, podczas gdy dla aplikacji z delikatnymi elementami mechanicznymi lub dużymi obciążeniami, dłuższe rampy zapewnią płynniejszą pracę.

Przeczytaj również: Jazda z uszkodzoną poduszką silnika – jakie są ryzyka i konsekwencje?

Autotuning – kiedy warto pozwolić falownikowi samemu dobrać ustawienia?

Wiele nowoczesnych falowników wyposażonych jest w funkcję autotuningu. Po jej uruchomieniu falownik przeprowadza serię pomiarów, analizując parametry silnika i automatycznie dobierając optymalne ustawienia, takie jak parametry regulacji PID czy charakterystyki pola. Jest to szczególnie przydatne, gdy nie jesteśmy pewni dokładnych parametrów silnika lub chcemy uzyskać maksymalną wydajność i precyzję sterowania. Warto skorzystać z autotuningu, zwłaszcza przy pierwszym uruchomieniu nowego silnika lub gdy chcemy zoptymalizować pracę istniejącego napędu.

Typowe problemy i najczęstsze błędy – jak ich unikać i co robić, gdy wystąpią?

1. Silnik buczy, wibruje lub kręci się w złą stronę co sprawdzić w pierwszej kolejności?
   1. Buczenie/wibracje: Sprawdź ustawienia częstotliwości PWM w falowniku (zbyt wysoka może powodować buczenie), upewnij się, że silnik jest prawidłowo zamocowany i nie ma luzów mechanicznych. Czasem przyczyną mogą być uszkodzone łożyska.
   2. Niewłaściwy kierunek obrotów: Jest to najczęściej spowodowane błędną kolejnością podłączenia faz wyjściowych falownika (U, V, W) do silnika. Wystarczy zamienić miejscami dwa z tych przewodów w zaciskach silnika lub falownika (pamiętaj o odłączeniu zasilania przed tą czynnością!).
2. Falownik wyświetla błąd (np. przeciążenie) szybka diagnostyka i możliwe przyczyny:

   Komunikaty o błędach na wyświetlaczu falownika są kluczowe dla diagnozy. Najczęstsze błędy to:

   • Przeciążenie (OL, OC): Może oznaczać, że silnik pracuje pod zbyt dużym obciążeniem mechanicznym, parametry prądowe silnika w falowniku są ustawione zbyt nisko, lub silnik jest źle wentylowany.
   • Przepięcie (OV) / Niedopięcie (UV): Wskazuje na problemy z napięciem zasilania sieciowego. Sprawdź stabilność sieci lub ewentualne problemy z instalacją zasilającą.
   • Błąd uziemienia (GF, Earth Fault): Sugeruje problem z przewodem ochronnym lub wewnętrzne zwarcie do masy w silniku lub falowniku.

   W przypadku każdego błędu, kluczowe jest odniesienie się do instrukcji obsługi falownika, która szczegółowo opisuje znaczenie poszczególnych kodów błędów i sugerowane kroki naprawcze.

3. Czy na pewno nie umieściłeś wyłącznika między falownikiem a silnikiem? Wyjaśniamy, dlaczego to błąd.

   Absolutnie zabronione jest instalowanie jakichkolwiek wyłączników, styczników czy innych elementów rozłączających obwód między wyjściem falownika a silnikiem. Falownik steruje silnikiem poprzez szybkie impulsy prądowe. Nagłe przerwanie tego obwodu podczas pracy falownika może spowodować przepięcia indukcyjne, które uszkodzą jego wewnętrzne tranzystory mocy. Jeśli potrzebujesz możliwości zdalnego lub ręcznego włączania/wyłączania silnika, powinno się to odbywać poprzez sygnały sterujące falownikiem (np. wejścia cyfrowe) lub poprzez wyłącznik zainstalowany przed falownikiem, na jego wejściu zasilania.
