Jak sprawdzić czujnik wentylatora chłodnicy? Poradnik DIY

Problemy z układem chłodzenia potrafią być frustrujące, zwłaszcza gdy silnik zaczyna się przegrzewać w najmniej odpowiednich momentach, a wentylator chłodnicy odmawia posłuszeństwa. Zanim zdecydujesz się na wizytę u mechanika, warto wiedzieć, że często przyczyną jest drobny, ale kluczowy element czujnik wentylatora chłodnicy. Ten poradnik przeprowadzi Cię krok po kroku przez proces samodzielnej diagnozy, dzięki czemu będziesz mógł szybko zidentyfikować problem i potencjalnie zaoszczędzić czas i pieniądze.

Dlaczego wentylator chłodnicy nie działa? Pierwsze kroki w diagnozie

Wentylator chłodnicy to Twój sprzymierzeniec w walce z przegrzewaniem się silnika, szczególnie w sytuacjach, gdy naturalny przepływ powietrza jest ograniczony czyli podczas postoju, w korku miejskim lub podczas powolnej jazdy. Jego zadaniem jest wymuszenie przepływu powietrza przez żeberka chłodnicy, gdy temperatura płynu chłodzącego osiągnie krytyczny punkt, zazwyczaj w okolicach 90-98 stopni Celsjusza. Włączenie klimatyzacji również często aktywuje wentylator, ponieważ skraplacz klimatyzacji wymaga dodatkowego chłodzenia. Niepokojące sygnały, takie jak brak reakcji wentylatora, gdy silnik jest gorący, lub jego ciągła praca, to jasny sygnał, że coś jest nie tak i wymaga to Twojej uwagi.

Objaw przegrzewania się silnika, szczególnie widoczny podczas postoju w korku lub powolnej jazdy, jest jednym z najbardziej oczywistych symptomów problemów z układem chłodzenia, a w szczególności z wentylatorem. Właśnie w takich warunkach naturalny przepływ powietrza przez chłodnicę jest minimalny, a to wentylator przejmuje kluczową rolę w odprowadzaniu ciepła z płynu chłodzącego. Jeśli nie działa on prawidłowo, temperatura silnika błyskawicznie rośnie, co może prowadzić do poważnych uszkodzeń.

Z drugiej strony, sytuacja, w której wentylator pracuje bez przerwy, nawet po wyłączeniu silnika lub gdy jednostka napędowa jest jeszcze zimna, również świadczy o awarii. Najczęściej wskazuje to na wewnętrzne zwarcie w czujniku wentylatora, który stale wysyła sygnał o konieczności jego włączenia. Taka nieprawidłowość nie tylko niepotrzebnie obciąża układ elektryczny, ale może również prowadzić do szybszego zużycia samego wentylatora.

Czujnik wentylatora a czujnik temperatury dla ECU – kluczowe różnice, które musisz znać

W starszych pojazdach często spotykamy się z klasycznym termowłącznikiem, zwanym potocznie czujnikiem wentylatora chłodnicy. Jest to zazwyczaj element wkręcany bezpośrednio w chłodnicę, który posiada dwa styki. Działa on na zasadzie prostego przełącznika: gdy temperatura płynu chłodzącego osiągnie ustalony próg, styki wewnątrz czujnika zwierają się, zamykając obwód i uruchamiając wentylator. Po spadku temperatury obwód jest rozwierany, a wentylator się wyłącza. To proste, ale skuteczne rozwiązanie.

W nowszych samochodach sytuacja jest bardziej złożona. Rolę bezpośredniego sterownika wentylatora często przejmuje elektroniczny sterownik silnika (ECU Engine Control Unit). W tym systemie wentylator jest kontrolowany na podstawie danych pochodzących z czujnika temperatury płynu chłodzącego (ECT Engine Coolant Temperature sensor). Ten czujnik, zazwyczaj umieszczony w bloku silnika lub w obudowie termostatu, nie włącza wentylatora bezpośrednio. Zamiast tego, wysyła do ECU informację o aktualnej temperaturze płynu. To ECU, analizując te dane i biorąc pod uwagę inne parametry pracy silnika, decyduje o włączeniu lub wyłączeniu wentylatora, często za pośrednictwem przekaźnika.

Jak odróżnić te dwa systemy w swoim samochodzie? Najprostszym wskaźnikiem jest liczba przewodów podłączonych do czujnika. Klasyczny termowłącznik zazwyczaj ma tylko dwa przewody. Czujniki temperatury współpracujące z ECU mają ich zazwyczaj więcej dwa dla sygnału temperatury i często dodatkowe dla wskaźnika na desce rozdzielczej lub innych systemów. Lokalizacja również może być pomocna: termowłącznik znajdziesz zazwyczaj na chłodnicy, podczas gdy czujnik ECT dla ECU częściej umiejscowiony jest w okolicach głowicy silnika lub obudowy termostatu. Rocznik pojazdu również jest wskazówką im nowsze auto, tym większe prawdopodobieństwo sterowania przez ECU.

Gdzie szukać winowajcy? Lokalizacja czujnika wentylatora w popularnych modelach aut

Najczęściej spotykanym miejscem montażu czujnika wentylatora chłodnicy jest jego dolna lub boczna część. Jest to logiczne z punktu widzenia jego funkcji czujnik ten ma za zadanie mierzyć temperaturę płynu chłodzącego, który opuszcza chłodnicę i wraca do silnika. Jeśli płyn opuszczający chłodnicę jest nadal zbyt gorący, oznacza to, że proces chłodzenia nie przebiega efektywnie, a wentylator powinien zostać włączony.

Jednak w nowszych konstrukcjach samochodów, gdzie sterowanie wentylatorem przejął komputer silnika (ECU), czujnik temperatury płynu chłodzącego (ECT) odpowiedzialny za tę funkcję jest często umieszczany w innych miejscach. Może znajdować się on w obudowie termostatu, w głowicy silnika, a nawet w bloku silnika. Przykładem takich rozwiązań mogą być niektóre modele Fiata Pandy czy Daewoo Lanos, gdzie czujnik ten pełni rolę nie tylko dla wentylatora, ale także dla komputera sterującego pracą silnika.

Aby szybko i skutecznie zlokalizować czujnik w swoim samochodzie, warto zacząć od wizualnej inspekcji pod maską. Śledź przewody biegnące od silnika wentylatora najczęściej prowadzą one bezpośrednio do czujnika lub do jego wiązki elektrycznej. Jeśli masz instrukcję obsługi swojego pojazdu, poszukaj tam schematu układu chłodzenia. W ostateczności, fora internetowe poświęcone konkretnym modelom samochodów są skarbnicą wiedzy wpisując model swojego auta i frazę typu "lokalizacja czujnika wentylatora", z pewnością znajdziesz pomocne informacje i zdjęcia od innych użytkowników.

Domowa diagnostyka krok po kroku: Jak sprawdzić czujnik bez wizyty u mechanika?

Niezbędne narzędzia: Czego będziesz potrzebować do testu?

• Multimetr: Podstawowe narzędzie każdego majsterkowicza. Upewnij się, że posiada funkcję pomiaru ciągłości obwodu (sygnał dźwiękowy) oraz pomiaru rezystancji (ohmometr).
• Spinacz biurowy lub kawałek drutu: Do wykonania testu "na krótko".
• Naczynie na wodę: Do przeprowadzenia testu termicznego. Może to być garnek lub miska.
• Termometr: Najlepiej kuchenny lub laboratoryjny, do precyzyjnego pomiaru temperatury wody podczas testu termicznego.
• Źródło ciepła: Kuchenka gazowa lub elektryczna do podgrzewania wody.
• Klucze do demontażu czujnika: Odpowiedni rozmiar klucza nasadowego lub płaskiego do odkręcenia czujnika.
• Rękawice ochronne: Dla bezpieczeństwa podczas pracy z gorącym płynem i elementami silnika.

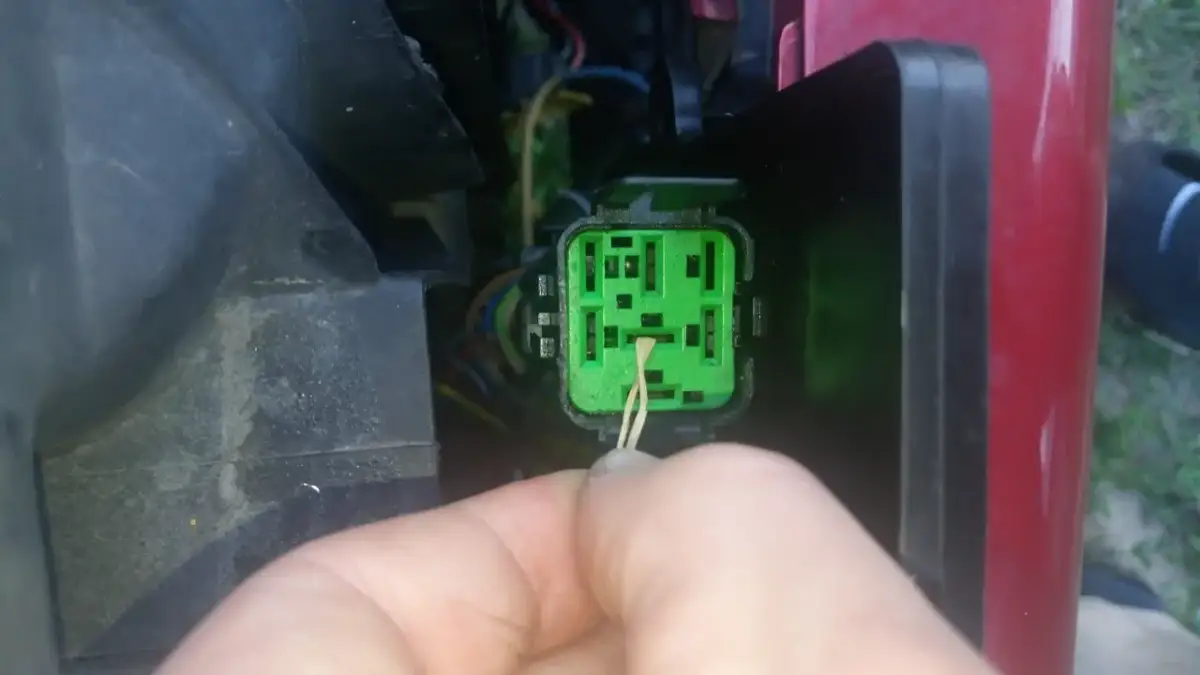

Metoda 1: Test "na krótko" – najszybszy sposób na sprawdzenie układu

1. Rozgrzej silnik do temperatury, przy której wentylator powinien się włączyć. Najlepiej zrobić to podczas jazdy lub na postoju, obserwując wskaźnik temperatury.
2. Po osiągnięciu odpowiedniej temperatury, wyłącz silnik i ostrożnie zlokalizuj wtyczkę czujnika wentylatora.
3. Odłącz wtyczkę od czujnika. Zwróć uwagę na piny w samej wtyczce to je będziemy zwierać.
4. Za pomocą spinacza biurowego lub kawałka drutu zewrzyj odpowiednie piny w kostce (nie w czujniku!). Zazwyczaj są to dwa piny odpowiedzialne za zasilanie wentylatora. Jeśli nie jesteś pewien, które to piny, sprawdź schemat elektryczny swojego pojazdu.
5. Włącz zapłon (nie musisz uruchamiać silnika).
6. Obserwuj, czy wentylator chłodnicy się uruchomi.

Jeśli wentylator zacznie pracować po zwarciu pinów, oznacza to, że sam silnik wentylatora, jego przekaźnik oraz bezpiecznik są sprawne. Problem najprawdopodobniej leży w samym czujniku lub okablowaniu do niego prowadzącym. Pamiętaj, że jest to test sprawdzający cały obwód zasilania wentylatora, a nie tylko sam czujnik.

Metoda 2: Diagnostyka za pomocą multimetru – jak prawidłowo zmierzyć oporność?

Multimetr jest nieocenionym narzędziem do precyzyjnej diagnostyki czujnika. Możemy zastosować dwie główne metody:

1. Test ciągłości obwodu (dla termowłączników):

• Najpierw zdemontuj czujnik z samochodu.
• Podłącz multimetr do styków czujnika i ustaw go na tryb pomiaru ciągłości obwodu (zazwyczaj oznaczony symbolem głośnika lub diody).
• Na zimnym czujniku (poniżej temperatury aktywacji, czyli poniżej ok. 80°C) nie powinno być przejścia między stykami. Multimetr nie powinien piszczeć, a na wyświetlaczu powinna pojawić się wartość "OL" (open loop) lub nieskończona rezystancja.
• Następnie podgrzej czujnik, na przykład zanurzając go w gorącej wodzie (jak w metodzie 3). Monitoruj temperaturę wody termometrem.
• Gdy temperatura wody osiągnie temperaturę aktywacji czujnika (zazwyczaj 90-98°C), multimetr powinien zasygnalizować zamknięcie obwodu (zacząć piszczeć) i pokazać niską rezystancję, bliską 0 omów.

2. Pomiar rezystancji (dla czujników temperatury typu termistor dla ECU):

• W przypadku czujników, które wysyłają sygnał do ECU (tzw. termistory), zasada działania jest inna. Ich rezystancja zmienia się w zależności od temperatury zazwyczaj maleje wraz ze wzrostem temperatury płynu chłodzącego.
• Po zdemontowaniu czujnika, podłącz multimetr do jego styków i ustaw go na tryb pomiaru rezystancji (Ω).
• Zmierz rezystancję czujnika w temperaturze pokojowej.
• Następnie podgrzej czujnik w gorącej wodzie i zmierz rezystancję ponownie, obserwując jej spadek.
• Kluczowe jest porównanie uzyskanych wartości z danymi referencyjnymi dla Twojego modelu samochodu. Informacje te znajdziesz w instrukcjach serwisowych lub na specjalistycznych forach motoryzacyjnych. Znaczące odchylenia od normy świadczą o uszkodzeniu czujnika.

Metoda 3: Test termiczny w gorącej wodzie – jak symulować warunki pracy czujnika?

1. Ostrożnie zdemontuj czujnik z samochodu. Upewnij się, że silnik jest zimny, aby uniknąć poparzeń.
2. Przygotuj naczynie z wodą i umieść w nim czujnik. Ważne, aby zanurzona była tylko część pomiarowa czujnika, a złącza elektryczne pozostały suche i nie miały kontaktu z wodą.
3. Umieść termometr w wodzie, aby na bieżąco kontrolować jej temperaturę.
4. Postaw naczynie na źródle ciepła (np. kuchence) i zacznij powoli podgrzewać wodę.
5. Jednocześnie podłącz multimetr do czujnika (ustawiony na pomiar ciągłości obwodu dla termowłącznika lub rezystancji dla termistora).
6. Obserwuj wskazania multimetru oraz temperaturę wody. Zanotuj precyzyjnie, przy jakiej temperaturze czujnik zmienia swój stan czyli zamyka obwód (termowłącznik) lub znacząco zmienia rezystancję (termistor).
7. Porównaj uzyskaną temperaturę aktywacji z wartościami nominalnymi dla Twojego czujnika. Zazwyczaj dla termowłączników jest to zakres 90-100°C.

Pamiętaj o zachowaniu szczególnej ostrożności podczas pracy z gorącą wodą i elementami elektrycznymi. Bezpieczeństwo przede wszystkim!

Interpretacja wyników: Skąd wiedzieć, że czujnik jest na pewno uszkodzony?

Brak reakcji na zwarcie pinów – co to oznacza?

Jeśli po wykonaniu testu "na krótko" (zwarcie pinów we wtyczce czujnika) wentylator chłodnicy nadal się nie uruchamia, jest to bardzo ważna informacja. Oznacza ona, że problem prawdopodobnie nie leży w samym czujniku wentylatora. Wskazuje to raczej na usterkę w innym elemencie układu, który jest odpowiedzialny za dostarczenie prądu do wentylatora. Potencjalnymi winowajcami mogą być: spalony bezpiecznik wentylatora, uszkodzony przekaźnik wentylatora, przetarte lub skorodowane okablowanie, a nawet sam silnik wentylatora, który mógł ulec awarii.

Jakie wartości na multimetrze świadczą o awarii?

• Dla termowłącznika: Jeśli po podgrzaniu czujnika do temperatury aktywacji multimetr nadal nie pokazuje ciągłości obwodu (nie piszczy), oznacza to, że czujnik nie zamyka obwodu i jest uszkodzony. Również jeśli czujnik wykazuje ciągłość obwodu, gdy jest zimny (poniżej temperatury aktywacji), jest to oznaka jego awarii.
• Dla czujnika temperatury (termistora): Jeśli podczas pomiaru rezystancji multimetr pokazuje stałą wartość niezależnie od temperatury wody, lub jeśli zmierzone wartości znacząco odbiegają od specyfikacji producenta dla danej temperatury (np. są za wysokie lub za niskie), czujnik jest prawdopodobnie uszkodzony.

Czujnik sprawny, a wentylator dalej nie działa? Sprawdź te elementy

• Bezpiecznik wentylatora chłodnicy: Znajduje się w skrzynce bezpieczników (zazwyczaj pod maską lub w kabinie). Sprawdź jego ciągłość za pomocą multimetru lub wizualnie.

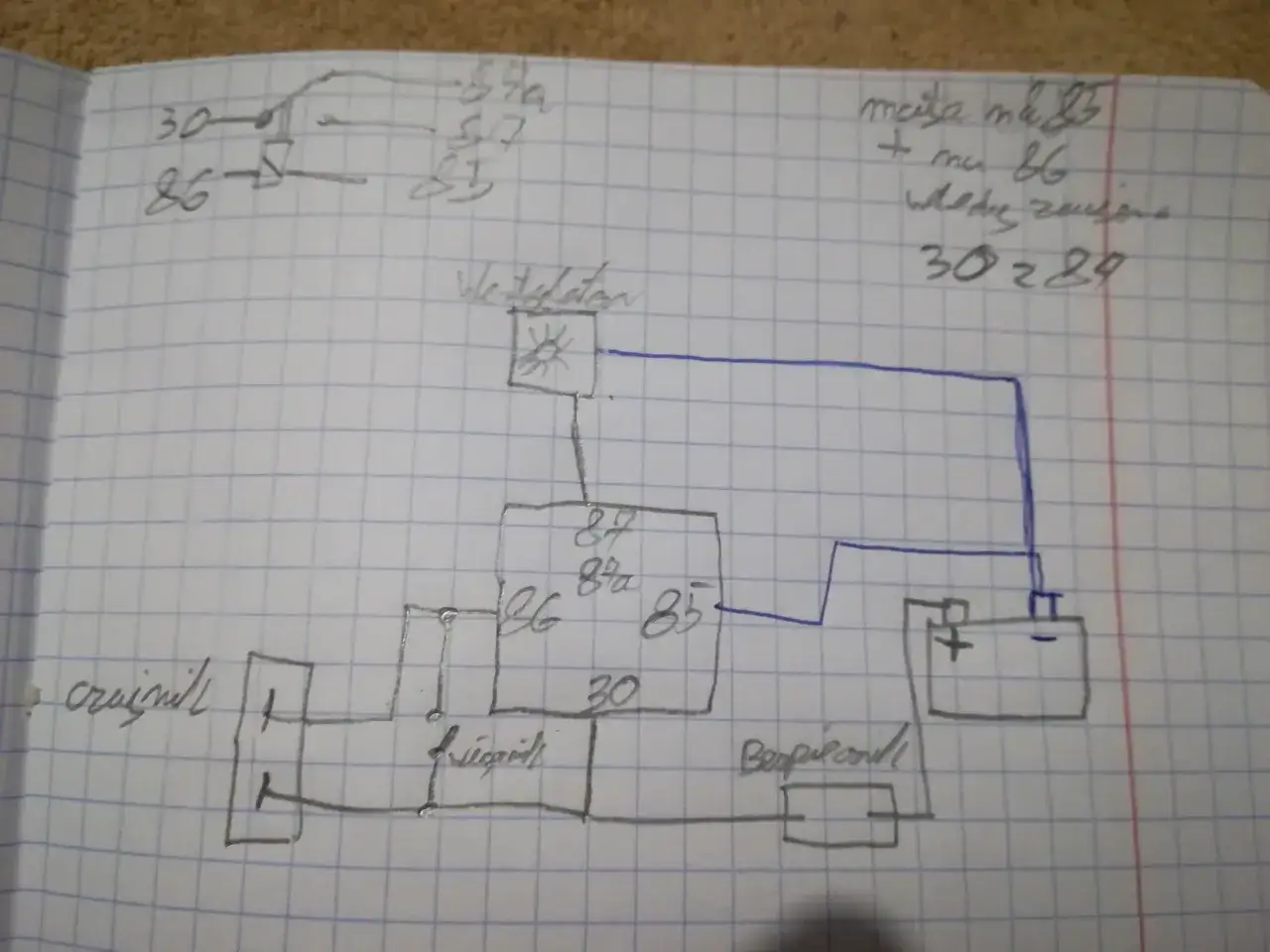

• Przekaźnik wentylatora chłodnicy: Często umieszczony w tej samej skrzynce co bezpieczniki. Możesz spróbować zamienić go z innym, identycznym przekaźnikiem (np. od klaksonu, jeśli jest taki sam), aby sprawdzić, czy to on jest winowajcą.
• Okablowanie i złącza: Dokładnie sprawdź wszystkie przewody prowadzące do wentylatora i czujnika. Szukaj przetarć, uszkodzeń izolacji, śladów korozji na złączach lub luźnych połączeń.
• Silnik wentylatora: Sam silnik wentylatora może być uszkodzony (spalony) lub jego łopatki mogą być zablokowane przez zanieczyszczenia.
• Poziom płynu chłodzącego: Niski poziom płynu może prowadzić do nieprawidłowych odczytów temperatury przez czujnik, a w skrajnych przypadkach do przegrzewania.

W przypadku nowszych pojazdów, gdzie wentylatorem steruje ECU, problem może leżeć również w samym sterowniku silnika lub jego oprogramowaniu. W takiej sytuacji konieczna może być diagnostyka komputerowa w wyspecjalizowanym warsztacie.

Najczęstsze błędy podczas diagnostyki i jak ich unikać

Mylenie czujnika z innym elementem układu

W komorze silnika znajduje się wiele czujników, które mogą wyglądać podobnie, ale pełnią zupełnie inne funkcje. W samochodzie mamy czujniki temperatury płynu chłodzącego dla ECU, czujniki temperatury powietrza dolotowego, czujniki temperatury spalin, a nawet czujniki dla wskaźnika temperatury na desce rozdzielczej. Zanim rozpoczniesz diagnostykę, upewnij się, że zidentyfikowałeś i diagnozujesz właściwy czujnik ten odpowiedzialny za załączanie wentylatora chłodnicy. Błędna identyfikacja może prowadzić do niepotrzebnych działań i frustracji.

Niewłaściwe zwieranie pinów – jak nie spalić bezpiecznika?

Test "na krótko" jest prosty, ale łatwo popełnić błąd. Zwarcie powinno dotyczyć wyłącznie pinów w kostce, które są odpowiedzialne za zasilanie silnika wentylatora. Zwarcie niewłaściwych pinów, na przykład tych odpowiedzialnych za sygnał z czujnika do ECU lub zasilanie samego czujnika, może doprowadzić do przepalenia bezpiecznika, a w skrajnych przypadkach nawet do uszkodzenia sterownika silnika (ECU). Zawsze, jeśli masz wątpliwości, sprawdź schemat elektryczny swojego pojazdu, aby upewnić się, które piny należy zewrzeć.

Przeczytaj również: Jak zmieniać biegi bez sprzęgła i uniknąć uszkodzeń skrzyni biegów

Praca przy gorącym silniku – o czym musisz pamiętać dla własnego bezpieczeństwa?

• Czekaj na ostygnięcie: Zawsze odczekaj, aż silnik i układ chłodzenia ostygną przed rozpoczęciem jakichkolwiek prac. Gorący płyn chłodniczy jest pod ciśnieniem i może spowodować poważne poparzenia.
• Odłącz akumulator: Przed rozpoczęciem prac elektrycznych, zwłaszcza przy zwieraniu przewodów, zawsze odłącz klemę ujemną akumulatora, aby uniknąć zwarcia i uszkodzenia elektroniki.
• Używaj odpowiednich narzędzi: Stosuj klucze i narzędzia przeznaczone do prac mechanicznych. Unikaj prowizorycznych rozwiązań, które mogą uszkodzić elementy lub stanowić zagrożenie.
• Rękawice ochronne: Zawsze zakładaj rękawice ochronne, aby zabezpieczyć dłonie przed gorącem, ostrymi krawędziami i potencjalnie szkodliwymi substancjami chemicznymi.
• Uwaga na wentylator: Nawet po wyłączeniu silnika, wentylator chłodnicy może się niespodziewanie uruchomić, zwłaszcza jeśli silnik jest jeszcze gorący. Zachowaj ostrożność podczas pracy w jego pobliżu.
