Budowanie prostownika z transformatora to proces, który może wydawać się skomplikowany, ale z odpowiednimi informacjami i narzędziami staje się znacznie prostszy. Prostownik jest kluczowym elementem w wielu projektach elektronicznych, umożliwiającym przekształcenie prądu zmiennego (AC) na prąd stały (DC). W tym artykule przedstawimy proste kroki oraz porady, które pozwolą Ci zbudować funkcjonalny prostownik, idealny do różnych zastosowań.
W procesie budowy prostownika najważniejsze jest wybranie odpowiedniego transformatora, diod oraz kondensatorów, które zapewnią stabilność i bezpieczeństwo działania całego układu. Zrozumienie, jak dobrać te elementy oraz jak je prawidłowo połączyć, jest kluczowe dla sukcesu projektu. Poniżej znajdziesz najważniejsze informacje, które pomogą Ci w realizacji tego zadania.
Najważniejsze informacje:- Wybierz transformator o odpowiednim napięciu i mocy, np. 12V AC dla prostownika 10A.
- Użyj mostka prostowniczego z diodami o odpowiednich parametrach, aby przekształcić AC na DC.
- Dodaj kondensatory do wygładzania napięcia, np. 470μF/35V, aby uzyskać stabilne DC.
- Zapewnij ochronę układu, stosując bezpieczniki i elementy chłodzące, aby uniknąć przegrzania.
- Rozważ dodanie obwodu kontrolnego, aby automatycznie zatrzymać ładowanie akumulatora, gdy jest on pełny.
Wybór odpowiedniego transformatora do prostownika
Wybór odpowiedniego transformatora jest kluczowym krokiem w budowie prostownika. Transformer powinien mieć odpowiednie napięcie i moc, aby sprostać wymaganiom projektu. Na przykład, dla prostownika 12V, transformator o napięciu wtórnym wynoszącym około 12V AC będzie odpowiedni. Ważne jest również, aby moc transformatora była wystarczająca do obsługi pożądanego prądu; dla prostownika 10A można wykorzystać transformator o mocy 150W.
Wybierając transformator, należy zwrócić uwagę na jego parametry. Oprócz napięcia i mocy, istotne są również typy transformatorów, które mogą być używane w prostownikach. Każdy typ transformatora ma swoje specyficzne zastosowania, które mogą wpłynąć na efektywność całego układu. W kolejnej sekcji omówimy, jak dobrać napięcie i moc transformatora do konkretnego projektu.
Jak dobrać napięcie i moc transformatora do projektu
Aby dobrać odpowiednie napięcie i moc transformatora, należy wziąć pod uwagę wymagania elektryczne projektu. Na początku warto określić, jakie napięcie potrzebne jest do zasilania urządzenia. Na przykład, jeśli planujesz używać prostownika do ładowania akumulatora 12V, transformator powinien dostarczać napięcie wtórne na poziomie 12V AC. Następnie, oblicz moc, która będzie potrzebna do zasilania urządzenia. Można to zrobić, mnożąc napięcie przez wymagany prąd. Dla przykładu, dla 10A prądu, moc transformatora powinna wynosić co najmniej 120W (12V x 10A).
- Oblicz moc transformatora, mnożąc napięcie przez prąd, który ma być dostarczany.
- Wybierz transformator, który ma napięcie wtórne odpowiednie do wymagań projektu.
- Upewnij się, że moc transformatora jest wystarczająca, aby obsłużyć wymagany prąd.
Typy transformatorów i ich zastosowanie w prostownikach
Wybór odpowiedniego typu transformatora jest kluczowy dla efektywności prostownika. Istnieje kilka typów transformatorów, które można wykorzystać w tym procesie. Transformator toroidalny jest popularnym wyborem ze względu na swoją kompaktową budowę i wysoką efektywność, co czyni go idealnym do zastosowań w prostownikach. Z kolei transformatory EI są powszechnie stosowane w prostownikach ze względu na swoją prostą konstrukcję i dostępność, choć mogą być mniej efektywne w porównaniu do toroidalnych.
Innym typem jest transformator z rdzeniem z blachy, który jest stosunkowo tani i łatwy w produkcji, ale może generować większe straty energii. Wybór odpowiedniego transformatora zależy od specyficznych wymagań projektu, takich jak wymagana moc i napięcie. W kolejnej sekcji omówimy szczegółowy proces budowy prostownika, uwzględniając zastosowanie wybranego transformatora.

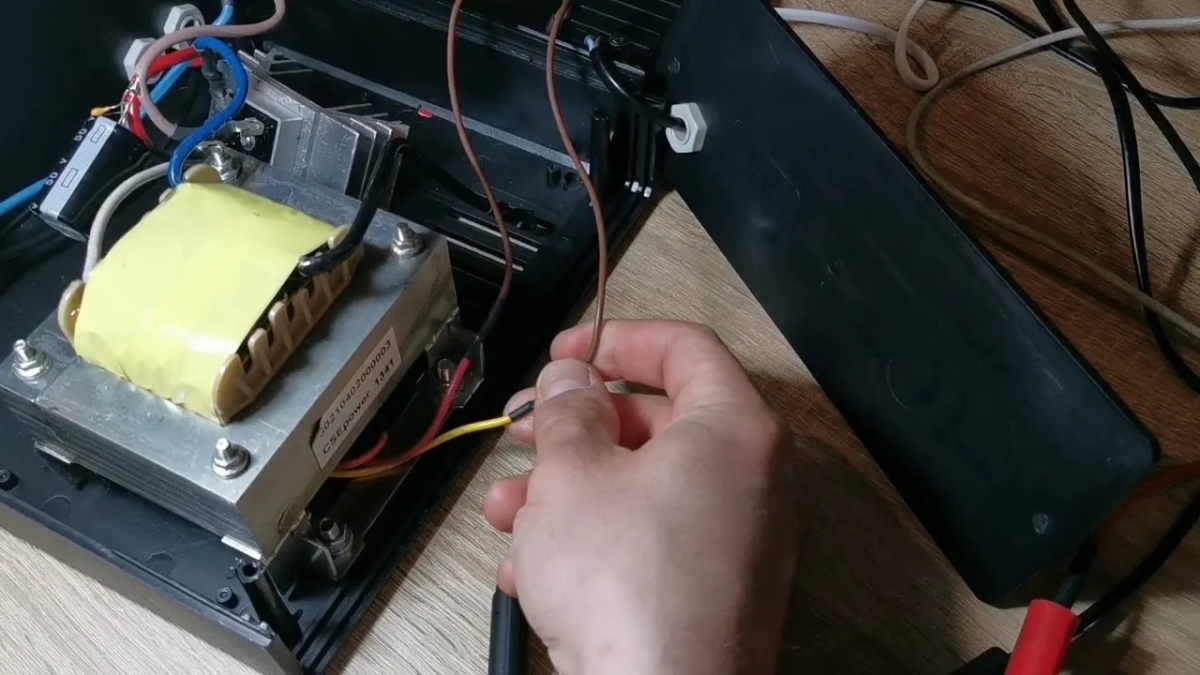

Budowa prostownika krok po kroku z użyciem transformatora
Budowa prostownika z transformatora to proces, który wymaga precyzyjnego podejścia. Pierwszym krokiem jest przygotowanie odpowiednich komponentów, w tym transformatora, mostka prostowniczego oraz kondensatorów. Mostek prostowniczy, składający się z diod, jest niezbędny do konwersji prądu zmiennego (AC) na prąd stały (DC). Użycie diod o odpowiednich parametrach, takich jak D204, zapewni stabilność działania prostownika.
Po zmontowaniu mostka prostowniczego, należy podłączyć kondensatory, które wygładzą napięcie wyjściowe. Kondensatory elektrolityczne, takie jak 470μF/35V, są idealne do tego celu. Ważne jest, aby upewnić się, że wszystkie komponenty są odpowiednio dobrane do wymaganej mocy i napięcia, co zapobiegnie uszkodzeniom układu. Warto również zadbać o odpowiednie chłodzenie, aby uniknąć przegrzania podczas pracy prostownika.

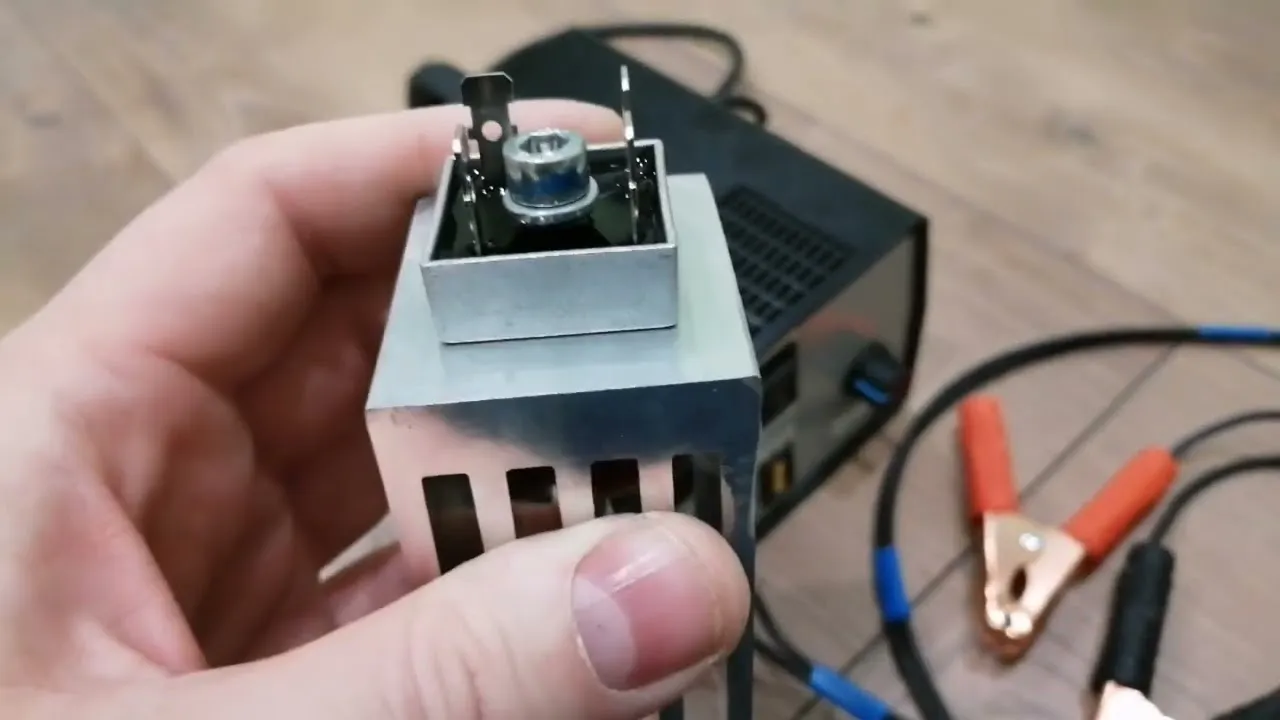

Jak zmontować mostek prostowniczy z diodami
Aby zmontować mostek prostowniczy, potrzebujesz czterech diod, które połączysz w odpowiedni sposób, aby przekształcić prąd zmienny (AC) z transformatora na prąd stały (DC). Najczęściej używane diody do tego celu to modele takie jak D204 lub SY526/0.3, które mają odpowiednią wydajność prądową. Rozpocznij od połączenia anody pierwszej diody z katodą drugiej, a następnie połącz anody drugiej diody z katodą pierwszej. W ten sposób utworzysz układ prostowniczy, który będzie w stanie obsłużyć wymagany prąd.
Kiedy diody są już odpowiednio połączone, podłącz je do transformatora. Prąd zmienny z transformatora będzie wchodził do mostka prostowniczego, a diody będą konwertować go na prąd stały. Upewnij się, że wszystkie połączenia są solidne i dobrze izolowane, aby uniknąć zwarcia. Po zakończeniu montażu mostka prostowniczego, możesz przejść do podłączenia kondensatorów, które pomogą wygładzić napięcie wyjściowe.
- Diody D204 - maksymalne napięcie 40V, maksymalny prąd 15A.
- Diody SY526/0.3 - maksymalne napięcie 30V, maksymalny prąd 5A.
- Wybierz diody o wyższej wydajności prądowej, aby zapewnić stabilność działania prostownika.
Wybór i podłączenie kondensatorów do wygładzania napięcia
Wybór kondensatorów do wygładzania napięcia jest kluczowy dla uzyskania stabilnego prądu stałego z mostka prostowniczego. Najczęściej stosowane kondensatory to kondensatory elektrolityczne, takie jak 470μF/35V, które są odpowiednie do większości prostowników. Przy podłączaniu kondensatorów, upewnij się, że ich napięcie robocze jest wyższe niż maksymalne napięcie wyjściowe z mostka prostowniczego. Kondensatory należy podłączyć równolegle do wyjścia mostka prostowniczego, co pozwoli na wygładzenie napięcia i eliminację pulsacji.
| Wartość kondensatora | Zastosowanie |
| 220μF/25V | Małe prostowniki, niskie prądy |
| 470μF/35V | Standardowe prostowniki, ładowanie akumulatorów |
| 1000μF/50V | Wysokoprądowe aplikacje, duże obciążenia |
Czytaj więcej: Jak podłączyć dwa akumulatory do prostownika bez błędów i ryzyka
Bezpieczeństwo i ochrona podczas budowy prostownika
Podczas budowy prostownika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa, aby uniknąć uszkodzeń sprzętu oraz zagrożeń dla zdrowia. Należy zawsze pracować w dobrze wentylowanym pomieszczeniu i unikać kontaktu z wilgocią. Używając narzędzi elektrycznych, upewnij się, że są one w dobrym stanie technicznym i odpowiednio uziemione. Dodatkowo, stosowanie odpowiednich środków ochrony osobistej, takich jak rękawice i okulary ochronne, może znacząco zwiększyć bezpieczeństwo podczas pracy.
Warto również zainwestować w elementy ochronne, takie jak bezpieczniki, które zabezpieczą układ przed przeciążeniem. W przypadku prostowników, które mają wyższe napięcia lub prądy, zastosowanie odpowiednich bezpieczników jest kluczowe. Zainstalowanie ich w obwodzie pozwoli na natychmiastowe odłączenie zasilania w przypadku awarii, co może zapobiec poważnym uszkodzeniom komponentów oraz zminimalizować ryzyko pożaru.
Jak uniknąć zagrożeń związanych z prądem i wysokim napięciem
Praca z wysokim napięciem niesie ze sobą poważne zagrożenia, dlatego niezwykle istotne jest przestrzeganie zasad bezpieczeństwa. Upewnij się, że wszystkie połączenia są dobrze izolowane, aby uniknąć zwarć. Zawsze odłączaj zasilanie przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub naprawczych. W przypadku pracy z kondensatorami, pamiętaj o ich rozładowaniu przed dotknięciem, ponieważ mogą one przechowywać ładunek elektryczny nawet po odłączeniu zasilania. Dobrze jest również korzystać z narzędzi z izolowanymi uchwytami, aby zminimalizować ryzyko porażenia prądem.
Rola bezpieczników i elementów ochronnych w układzie
Bezpieczniki i elementy ochronne są kluczowymi komponentami w każdym układzie prostownika. Ich głównym zadaniem jest zabezpieczenie obwodu przed przeciążeniem oraz zwarciem, co może prowadzić do uszkodzenia podzespołów lub nawet pożaru. W przypadku prostowników, zaleca się stosowanie bezpieczników o odpowiednich parametrach prądowych, które szybko reagują na nadmiar prądu, odcinając zasilanie. Na przykład, dla prostownika o maksymalnym prądzie 10A, bezpiecznik 10A będzie odpowiedni, ale warto rozważyć również bezpieczniki o nieco wyższych wartościach, aby uniknąć fałszywych alarmów przy chwilowych skokach prądu.
Przykłady zastosowań prostownika z transformatora w praktyce
Prostowniki z transformatorów znajdują szerokie zastosowanie w różnych projektach elektronicznych. Jednym z najpopularniejszych zastosowań jest ładowanie akumulatorów, gdzie prostownik przekształca prąd zmienny na stały, umożliwiając efektywne ładowanie. Na przykład, prostownik o napięciu 12V może być użyty do ładowania akumulatorów samochodowych, co jest szczególnie przydatne w warsztatach i garażach. Dodatkowo, prostowniki są również wykorzystywane w zasilaczach do urządzeń elektronicznych, gdzie stabilne napięcie jest kluczowe dla prawidłowego działania sprzętu.
Innym interesującym zastosowaniem prostowników jest ich użycie w systemach audio, gdzie dostarczają one energię do wzmacniaczy. Dzięki prostownikom, można uzyskać czystszy i bardziej stabilny dźwięk, co jest istotne dla audiofilów. Prostowniki są także wykorzystywane w projektach DIY, gdzie entuzjaści elektroniki mogą budować własne zasilacze do różnych zastosowań, od prostych układów po bardziej zaawansowane systemy. W każdym z tych przypadków, kluczowe jest, aby prostownik był odpowiednio skonstruowany i zabezpieczony, co zapewni jego długotrwałe i bezpieczne działanie.
Nowe trendy w zastosowaniach prostowników w energii odnawialnej
Prostowniki z transformatorów zyskują na znaczeniu w kontekście energii odnawialnej, szczególnie w systemach fotowoltaicznych. W takich aplikacjach prostowniki są kluczowe do konwersji prądu zmiennego generowanego przez inwertery na prąd stały, który może być używany do ładowania akumulatorów lub zasilania urządzeń domowych. Integracja prostowników w systemach solarnych nie tylko zwiększa efektywność energetyczną, ale także pozwala na lepsze zarządzanie energią, co jest istotne w dobie rosnącego zainteresowania zrównoważonym rozwojem.
Dodatkowo, w miarę jak technologia się rozwija, pojawiają się inteligentne prostowniki, które mogą współpracować z systemami zarządzania energią w budynkach. Dzięki zastosowaniu czujników i oprogramowania, te nowoczesne prostowniki mogą dostosowywać swoje parametry pracy w czasie rzeczywistym, optymalizując zużycie energii i minimalizując straty. Przykłady zastosowań obejmują integrację z systemami zarządzania domem, gdzie prostowniki mogą automatycznie regulować napięcie w zależności od zapotrzebowania, co przyczynia się do oszczędności i efektywności energetycznej.
