Szukasz "czujnika ESP" w swoim Oplu Astrze J i nie wiesz, gdzie go znaleźć? Ten artykuł to kompleksowy przewodnik, który rozwieje Twoje wątpliwości. Dowiesz się, dlaczego system ESP to nie jeden, a wiele współpracujących ze sobą komponentów i gdzie dokładnie szukać tych najczęściej odpowiedzialnych za usterki, abyś mógł skutecznie zdiagnozować problem.
System ESP (Elektroniczny Program Stabilizacji) w Oplu Astrze J nie posiada jednego, centralnego "czujnika ESP". Jest to złożony układ, który do prawidłowego działania zbiera dane z kilku różnych czujników. Użytkownicy, pytając o lokalizację, najczęściej mają na myśli jeden z dwóch kluczowych komponentów, których awaria jest statystycznie częsta. Według danych Astra-Klub.pl, kluczowy jest czujnik przyspieszenia bocznego i odchylenia (Yaw Rate Sensor), który jest często integrujący w sobie dwa pomiary.
Dlaczego system ESP to więcej niż jeden element? Krótkie wprowadzenie do układu stabilizacji toru jazdy
System ESP to zaawansowany układ bezpieczeństwa czynnego, którego głównym zadaniem jest zapobieganie utracie panowania nad pojazdem podczas poślizgu. Działa poprzez monitorowanie ruchu pojazdu i w razie potrzeby, poprzez indywidualne przyhamowywanie kół oraz, w niektórych przypadkach, redukcję mocy silnika, pomaga utrzymać stabilność i tor jazdy. Aby skutecznie realizować te funkcje, system potrzebuje precyzyjnych danych o wielu parametrach, takich jak prędkość obrotowa każdego z kół, kąt skrętu kierownicy, przyspieszenie boczne pojazdu oraz jego odchylenie od zamierzonego toru jazdy.
Mit "jednego czujnika ESP" – poznaj prawdziwą budowę systemu w Twoim aucie
Jak już wspomniałem, nie istnieje jeden "czujnik ESP". W rzeczywistości, system ten opiera się na współpracy wielu elementów. W Oplu Astrze J kluczowe komponenty to: czujniki prędkości obrotowej kół (znane również jako czujniki ABS), które dostarczają informacji o prędkości każdego koła; czujnik kąta skrętu kierownicy, informujący o tym, jak mocno i w którą stronę kierowca skręca; oraz czujnik przyspieszenia bocznego i odchylenia (Yaw Rate Sensor), który mierzy siły działające na pojazd w płaszczyźnie poziomej. Awaria lub nieprawidłowe działanie któregokolwiek z tych elementów może skutkować pojawieniem się błędu systemu ESP.
Kluczowy podejrzany nr 1: Czujnik przyspieszenia bocznego (Yaw Sensor) – oto jego dokładna lokalizacja

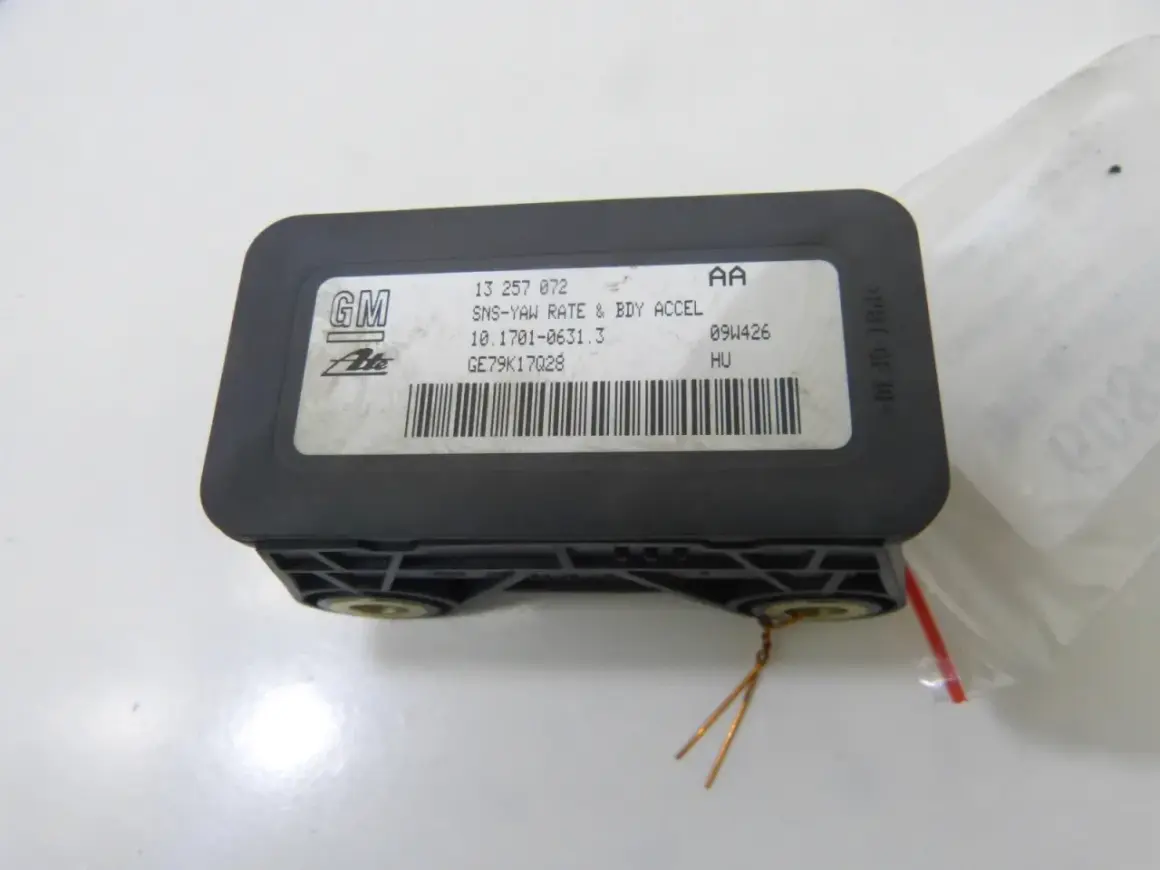

Czujnik przyspieszenia bocznego i odchylenia, znany również jako Yaw Rate Sensor, jest jednym z najważniejszych elementów systemu ESP i statystycznie częstą przyczyną jego awarii. W Oplu Astrze J jego lokalizacja jest dość specyficzna znajduje się on w centralnej części pojazdu, w obrębie tunelu środkowego. Zazwyczaj umiejscowiony jest w pobliżu dźwigni zmiany biegów lub hamulca ręcznego, co czyni go elementem, do którego dostęp wymaga pewnych prac demontażowych.
Ten czujnik jest sercem systemu ESP, ponieważ na bieżąco mierzy prędkość obrotową wokół pionowej osi pojazdu, czyli tzw. prędkość odchylenia od toru jazdy. Informacja ta jest kluczowa dla ESP, aby móc zareagować w momencie, gdy samochód zaczyna się obracać lub zjeżdżać z zamierzonego toru jazdy. Bez precyzyjnych danych z tego czujnika, system stabilizacji jest praktycznie bezużyteczny.
Gdzie go znaleźć? Krok po kroku do serca systemu ESP w tunelu środkowym
Aby zlokalizować czujnik przyspieszenia bocznego w Oplu Astrze J, musisz przygotować się na demontaż części elementów wykończenia wnętrza. Najczęściej dostęp do niego prowadzi przez demontaż osłon konsoli środkowej, a konkretnie tych znajdujących się wokół dźwigni zmiany biegów i hamulca ręcznego. Zazwyczaj wymaga to odkręcenia kilku śrub i delikatnego podważenia plastikowych elementów.
Jakich narzędzi potrzebujesz, aby uzyskać do niego dostęp? Lista i porady
- Zestaw kluczy Torx (różne rozmiary).
- Zestaw śrubokrętów (płaskie i krzyżakowe).
- Narzędzia do demontażu tapicerki (plastikowe łopatki, aby uniknąć porysowania elementów).
- Latarka (do oświetlenia trudno dostępnych miejsc).
Pamiętaj, aby pracować ostrożnie i metodycznie, dokumentując (np. zdjęciami) kolejność demontażu elementów, co ułatwi późniejszy montaż.
Podejrzany nr 2: Czujnik kąta skrętu – kiedy to on jest winowajcą?
Kolejnym kluczowym elementem, który często bywa przyczyną problemów z systemem ESP, jest czujnik kąta skrętu kierownicy. Jego zadaniem jest precyzyjne informowanie systemu o tym, jak bardzo i w którą stronę kierowca skręca kołami. Ta informacja jest absolutnie fundamentalna dla ESP, ponieważ pozwala porównać zamiary kierowcy z rzeczywistym ruchem pojazdu.
Jeśli czujnik kąta skrętu nie działa prawidłowo, system ESP może otrzymywać błędne dane o kierunku jazdy, co prowadzi do jego nieprawidłowego działania lub całkowitego wyłączenia. Uszkodzenie tego czujnika może objawiać się nie tylko świecącą kontrolką ESP, ale także innymi, bardziej subtelnymi problemami z prowadzeniem pojazdu.
Lokalizacja w kolumnie kierownicy – jak go rozpoznać?
Czujnik kąta skrętu w Oplu Astrze J znajduje się w kolumnie kierownicy. Jest on zazwyczaj zintegrowany z modułem przełączników zespolonych lub jako część taśmy airbag. Aby się do niego dostać, konieczne jest zdemontowanie osłon kolumny kierowniczej, a następnie, w niektórych przypadkach, również kierownicy. Po odsłonięciu mechanizmu, czujnik można zazwyczaj zidentyfikować jako niewielki element z elektroniką, często połączony z wałkiem kierownicy.
Objawy wskazujące konkretnie na awarię czujnika kąta skrętu
- Świecąca kontrolka ESP, która pojawia się lub nasila podczas skręcania kierownicą.
- Niestabilne zachowanie pojazdu na zakrętach, jakby system ESP "nie wiedział", w którą stronę skręcać.
- Problemy z utrzymaniem prostego toru jazdy, nawet na prostej drodze.
- Błędy dotyczące komunikacji z modułem kierownicy lub czujnikiem kąta skrętu, odczytywane przez komputer diagnostyczny.
- W niektórych przypadkach, nieprawidłowe działanie tempomatu lub innych systemów powiązanych z kierownicą.
A może to problem z kołami? Rola czujników ABS w systemie ESP
Nie można zapominać o czujnikach prędkości obrotowej kół, czyli popularnych czujnikach ABS. Choć ich głównym zadaniem jest współpraca z systemem zapobiegającym blokowaniu kół podczas hamowania, dane przez nie dostarczane są również kluczowe dla systemu ESP. System stabilizacji wykorzystuje informacje o prędkości każdego koła, aby wykryć różnice w prędkości obrotowej, które mogą świadczyć o poślizgu.
Gdzie szukać czujników ABS i jak sprawdzić ich stan?
Czujniki ABS znajdują się przy piastach każdego z kół, zazwyczaj przykręcone do zwrotnicy lub zacisku hamulcowego. Ich przewody biegną wzdłuż wahaczy do wtyczek znajdujących się w komorze silnika lub pod nadwoziem. Podczas wizualnej inspekcji warto zwrócić uwagę na stan przewodów (czy nie są przetarte, uszkodzone), czystość wtyczek oraz ewentualne uszkodzenia mechaniczne samego czujnika, np. spowodowane uderzeniem kamienia.
Brud, korozja i uszkodzenia mechaniczne – cisi wrogowie stabilności jazdy
Najczęstszymi przyczynami awarii czujników ABS, a co za tym idzie problemów z ESP, są czynniki zewnętrzne. Nagromadzony brud, pył hamulcowy, a zwłaszcza opiłki metaliczne, mogą zakłócać pracę czujnika. Korozja na wtyczkach lub samym czujniku również pogarsza kontakt elektryczny. Dodatkowo, uszkodzenia mechaniczne przewodów lub korpusu czujnika, na przykład od kamieni wyrzucanych spod kół, mogą prowadzić do całkowitego przerwania sygnału. Wszystko to skutkuje błędnymi lub zerowymi odczytami prędkości koła, co dezorientuje system ESP.
Najczęstsze objawy awarii ESP, które powinny zapalić czerwoną lampkę
Świadomość typowych objawów awarii systemu ESP jest kluczowa dla bezpieczeństwa każdego kierowcy. Ignorowanie sygnałów ostrzegawczych wysyłanych przez samochód może prowadzić do niebezpiecznych sytuacji na drodze, zwłaszcza w trudnych warunkach atmosferycznych lub podczas dynamicznej jazdy.
Świecąca kontrolka i komunikat "Sprawdź system ESP" – co dokładnie oznaczają?
Gdy na desce rozdzielczej zapala się kontrolka ESP (często w kształcie samochodu z zygzakiem) lub pojawia się komunikat tekstowy typu "Sprawdź system ESP", "ESP system fault" lub podobny, oznacza to jedno: system stabilizacji toru jazdy nie działa prawidłowo. W takiej sytuacji ESP jest zazwyczaj automatycznie wyłączony, a pojazd może zachowywać się mniej przewidywalnie w sytuacjach krytycznych, takich jak nagłe manewry czy jazda po śliskiej nawierzchni.
Jak błędy ESP mogą wpływać na moc i pracę silnika?
Warto wiedzieć, że awaria systemu ESP niekiedy może wpływać również na pracę silnika. W wielu nowoczesnych pojazdach, w tym w Oplu Astrze J, systemy bezpieczeństwa są ze sobą ściśle powiązane. W przypadku wykrycia usterki w ESP, komputer sterujący silnikiem może przejść w tryb awaryjny, ograniczając moc jednostki napędowej. Jest to mechanizm mający na celu zapobieżenie dalszym uszkodzeniom lub zapewnienie kierowcy możliwości bezpiecznego dotarcia do warsztatu, nawet jeśli dynamika jazdy jest znacząco obniżona.
Jak uniknąć błędnej diagnozy? Najczęstsze pomyłki i wskazówki
Samodzielna diagnoza problemów z systemem ESP może być kusząca, jednak łatwo popełnić błąd, który doprowadzi do niepotrzebnych kosztów i frustracji. Wymiana części "na chybił trafił", bez precyzyjnej diagnozy, jest jedną z najczęstszych pomyłek. Zanim zdecydujesz się na zakup nowego czujnika, kluczowe jest wykonanie diagnostyki komputerowej, która odczyta kody błędów zapisane w sterowniku. To właśnie kody błędów najczęściej precyzyjnie wskazują, który element systemu ESP wymaga uwagi.
Należy również pamiętać o wpływie czynników eksploatacyjnych na działanie ESP. Na przykład, jazda na oponach o znacząco różnym stopniu zużycia lub różnym ciśnieniu może zakłócać odczyty czujników prędkości kół, prowadząc do błędów systemu. Dlatego przed rozpoczęciem kosztownych napraw, warto upewnić się, że podstawowe elementy, takie jak stan opon, są prawidłowe.
Czy po wymianie czujnika konieczna jest jego kalibracja? To musisz wiedzieć
W przypadku wymiany niektórych czujników, zwłaszcza czujnika kąta skrętu, a czasem również czujnika przyspieszenia bocznego, konieczne jest przeprowadzenie procedury kalibracji lub adaptacji za pomocą specjalistycznego oprogramowania diagnostycznego. Bez tego kroku, nawet nowy, sprawny czujnik może nie działać poprawnie, a system ESP nadal będzie zgłaszał błędy lub nie będzie działał wcale. Jest to niezbędny etap, aby system mógł prawidłowo interpretować dane z nowego elementu.
Przeczytaj również: Czy chłodnica powinna być ciepła? Sprawdź, co to oznacza dla silnika
Zanim kupisz nowy czujnik – sprawdź te elementy, aby nie przepłacać
- Stan okablowania i złączek: Dokładnie sprawdź wszystkie przewody i wtyczki prowadzące do podejrzanego czujnika. Upewnij się, że nie są uszkodzone, przetarte, a styki nie są zaśniedziałe lub skorodowane. Czasem wystarczy poprawić połączenie lub oczyścić styki.
- Napięcie zasilania: Za pomocą multimetru sprawdź, czy do czujnika dociera prawidłowe napięcie zasilania. Brak lub niestabilne napięcie może wskazywać na problem z instalacją elektryczną, a nie samym czujnikiem.
- Inne powiązane komponenty: Upewnij się, że problem nie leży w innym, współpracującym elemencie, na przykład w sterowniku ABS/ESP lub module komfortu. Diagnostyka komputerowa powinna pomóc w wykluczeniu tych możliwości.
- Stan opon: Sprawdź, czy wszystkie opony mają prawidłowe ciśnienie i podobny stopień zużycia. Różnice mogą generować błędy ESP.
