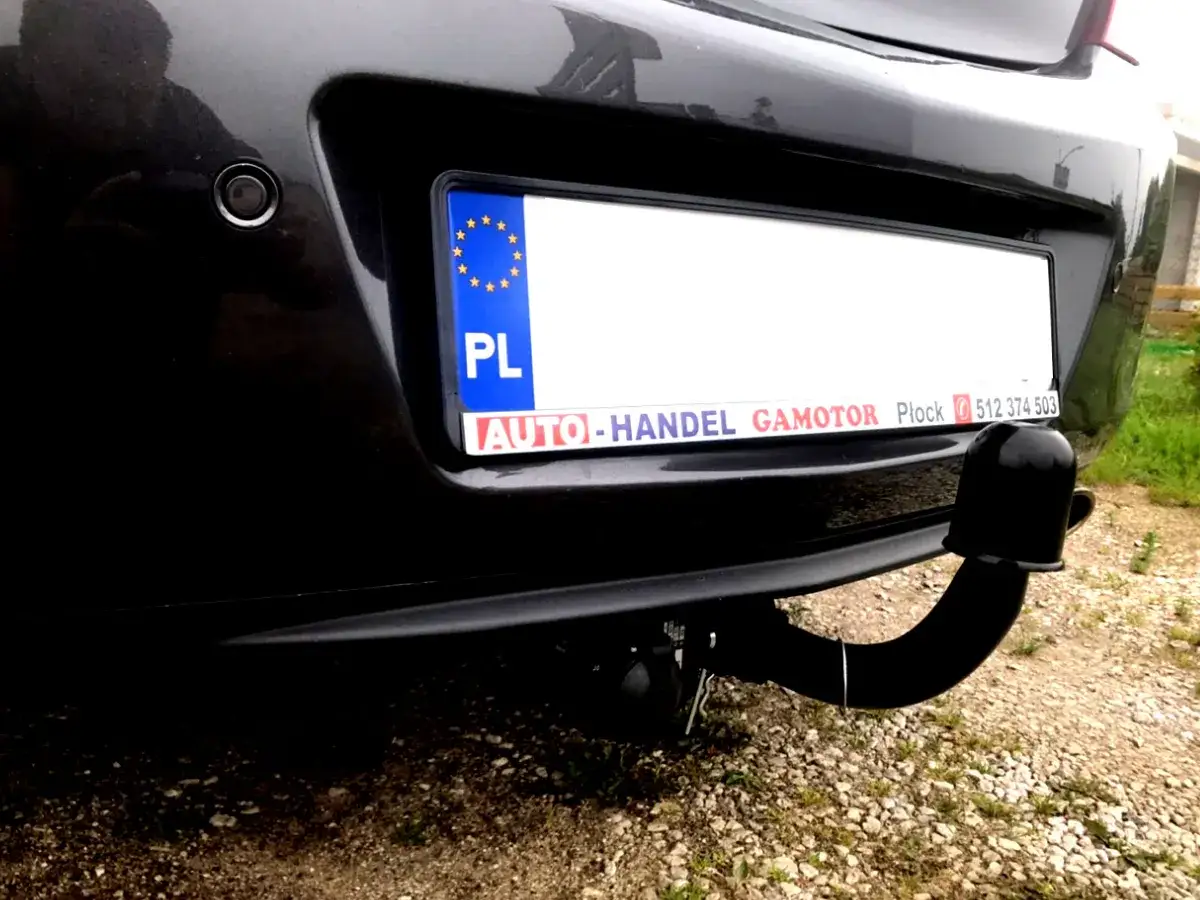

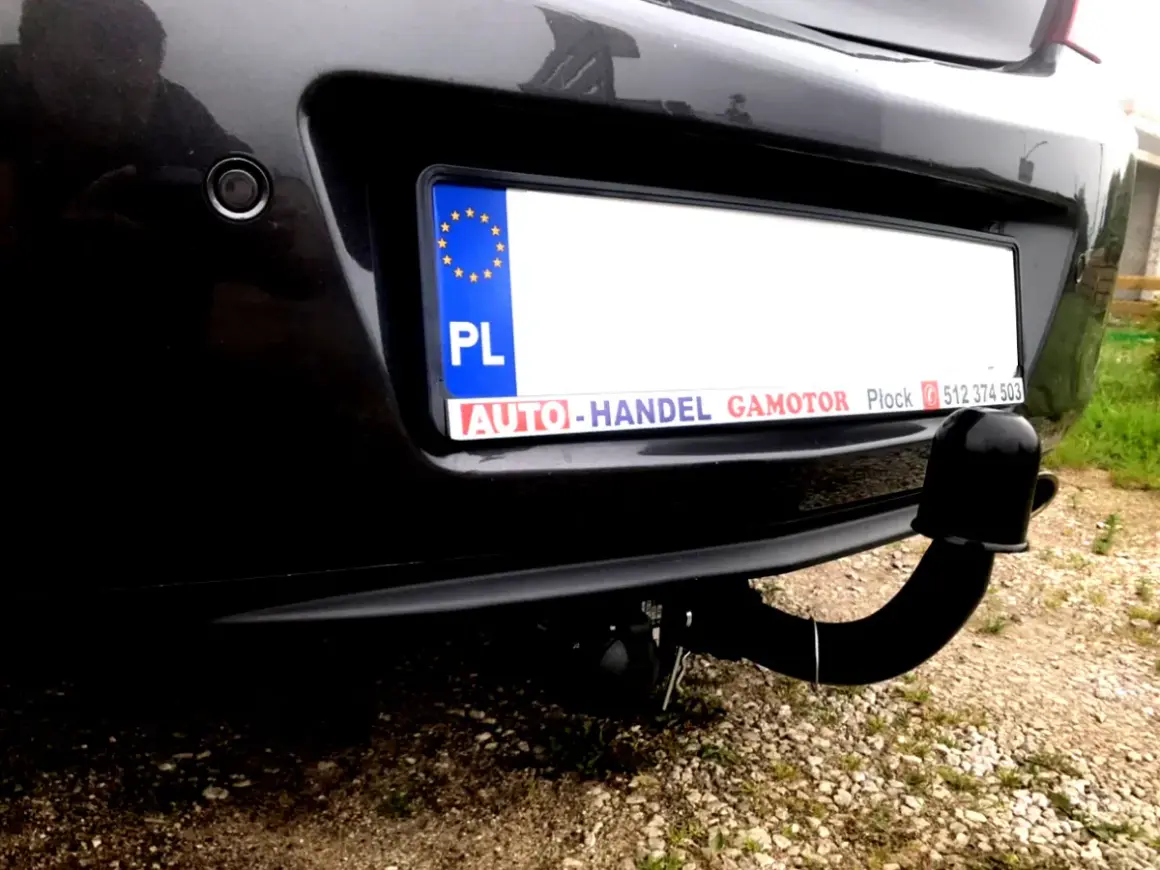

Opel Insignia: Podłącz hak holowniczy krok po kroku (instrukcja)

Ten przewodnik krok po kroku przeprowadzi Cię przez proces podłączania modułu haka holowniczego w Oplu Insignia. Dowiesz się, jak wybrać odpowiedni moduł, jak bezpiecznie go zamontować oraz czy i jak go zaprogramować, aby uniknąć błędów i zapewnić prawidłowe działanie wszystkich systemów.

Dlaczego prawidłowe podłączenie modułu haka w Oplu Insignia to absolutna podstawa

Współczesne samochody, takie jak Opel Insignia, to skomplikowane systemy elektroniczne, w których każdy element jest ze sobą powiązany. Precyzyjne podłączenie modułu haka holowniczego jest absolutną podstawą, aby uniknąć potencjalnych problemów. Złożoność elektroniki pojazdu sprawia, że nieprawidłowy montaż może mieć daleko idące konsekwencje, wpływając nie tylko na działanie samego haka, ale również na bezpieczeństwo jazdy i poprawne funkcjonowanie innych systemów.

Czym ryzykujesz, podłączając hak "na skróty"? Potencjalne awarie i koszty

Podłączanie haka holowniczego metodą "na skróty", czyli bez użycia dedykowanego modułu i bezpośrednie wpinanie się w instalację, to prosta droga do poważnych kłopotów. Ryzyko jest spore: od błędów w komputerze pokładowym, przez wyświetlanie komunikatów o usterkach, aż po uszkodzenie kluczowych modułów elektronicznych pojazdu, takich jak moduł BCM (Body Control Module). Może dojść do przeciążenia instalacji, niepoprawnego działania oświetlenia przyczepy, a nawet zakłócenia pracy systemów bezpieczeństwa, takich jak ABS czy ESP. Pamiętaj, że takie działania często skutkują utratą gwarancji producenta, a późniejsze naprawy mogą być bardzo kosztowne. Opel Insignia jest pojazdem o zaawansowanej elektronice, która jest bardzo wrażliwa na nieautoryzowane modyfikacje.

Szyna CAN w Insigni – jak wpływa na montaż i dlaczego moduł jest niezbędny?

Szyna CAN (Controller Area Network) to system komunikacji, który umożliwia wszystkim modułom sterującym w Oplu Insignia wymianę informacji. Działa ona jak cyfrowa autostrada, po której płyną dane o prędkości, hamowaniu, światłach i wielu innych parametrach. Podłączenie haka holowniczego bezpośrednio do instalacji, z pominięciem modułu, może poważnie zakłócić tę komunikację. Moduł haka działa jak "tłumacz" i "strażnik" tej komunikacji odbiera sygnały z instalacji pojazdu, przetwarza je i wysyła do oświetlenia przyczepy, a jednocześnie chroni szynę CAN przed niepożądanymi zakłóceniami. Bez niego komputer pokładowy może zgłaszać błędy, a systemy takie jak ESP czy ABS mogą działać nieprawidłowo. Dlatego właśnie moduł haka jest niezbędny do prawidłowej i bezpiecznej integracji.

Moduł dedykowany czy uniwersalny? Kluczowy wybór dla Twojej Insigni

Wybór odpowiedniego modułu haka holowniczego to jedna z najważniejszych decyzji, jaką musisz podjąć przed przystąpieniem do montażu. Od tego wyboru zależy nie tylko stopień skomplikowania instalacji, ale także funkcjonalność i bezpieczeństwo całego systemu. Przyjrzyjmy się bliżej obu opcjom.

Moduł dedykowany "plug & play" – kiedy warto zainwestować w pełną integrację?

Moduły dedykowane to rozwiązanie stworzone z myślą o konkretnym modelu samochodu, w tym przypadku Oplu Insignia. Ich największą zaletą jest charakterystyka "plug & play", co oznacza, że zazwyczaj podłączasz je do fabrycznych złączy w samochodzie, bez konieczności przecinania czy lutowania przewodów. Pełna integracja z systemami pojazdu to kolejna kluczowa cecha. Dzięki temu moduł dedykowany potrafi aktywować zaawansowane funkcje, takie jak stabilizacja toru jazdy przyczepy (TSP Trailer Stability Program), która wykorzystuje czujniki ESP do wykrywania i korygowania niebezpiecznego kołysania przyczepy. Inne przydatne funkcje to automatyczne wyłączanie czujników parkowania PDC po podłączeniu przyczepy, co zapobiega fałszywym alarmom. Montaż jest zazwyczaj prostszy i mniej inwazyjny, co może być istotne z punktu widzenia gwarancji pojazdu. Należy jednak pamiętać, że moduły dedykowane często wymagają późniejszego kodowania, czyli aktywacji w systemie komputerowym samochodu.

Moduł uniwersalny – oszczędne rozwiązanie z kilkoma "ale"

Moduły uniwersalne to opcja zazwyczaj tańsza, co czyni ją atrakcyjną dla osób poszukujących oszczędności. Jednakże, jak to często bywa, niższa cena wiąże się z pewnymi kompromisami. Główną wadą modułów uniwersalnych jest konieczność bardziej inwazyjnego montażu. Zazwyczaj wymaga to wpięcia się w przewody instalacji elektrycznej tylnych lamp samochodu. Jest to proces bardziej czasochłonny i wymaga precyzyjnej identyfikacji odpowiednich przewodów tu z pomocą przychodzi multimetr. Moduły te nie oferują zaawansowanych funkcji znanych z modułów dedykowanych, takich jak TSP czy automatyczne wyłączanie PDC. Chociaż posiadają własne przekaźniki, które chronią instalację samochodu przed przeciążeniem i zapobiegają błędom związanym ze sprawdzaniem żarówek, nie komunikują się one z szyną CAN pojazdu. Oznacza to, że komputer pokładowy nie "wie" o obecności haka w taki sam sposób, jak w przypadku modułu dedykowanego.

Tabela porównawcza: funkcje, cena i stopień trudności montażu obu rozwiązań

Montaż modułu haka krok po kroku – kompletny przewodnik dla Opla Insignia

Przejdźmy teraz do najważniejszej części tego poradnika samego montażu modułu haka. Ten etap wymaga precyzji, cierpliwości i odpowiednich narzędzi. Poniższa instrukcja przeprowadzi Cię przez kluczowe kroki, niezależnie od tego, czy wybrałeś moduł dedykowany, czy uniwersalny.

Przygotowania do pracy: lista niezbędnych narzędzi i części

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i części. Pomoże to uniknąć przerw w pracy i frustracji. Oto lista rzeczy, które warto przygotować:

• Zestaw kluczy nasadowych i płaskich
• Śrubokręty (krzyżakowy, płaski, Torx)
• Narzędzia do demontażu tapicerki (plastikowe łyżki bardzo przydatne, by nie porysować plastików)
• Multimetr (niezbędny przy modułach uniwersalnych do identyfikacji przewodów)
• Szczypce do ściągania izolacji i zaciskania konektorów
• Taśma izolacyjna dobrej jakości, opaski zaciskowe (tzw. trytytki)
• Moduł haka i wiązka elektryczna (dedykowana lub uniwersalna, zgodnie z wyborem)
• Ewentualnie: tester gniazda haka (ułatwia późniejsze sprawdzanie)
• Dobre oświetlenie robocze (czołówka lub lampa warsztatowa)

Demontaż zderzaka i belki – jak to zrobić bezpiecznie w Insigni A i B?

Aby uzyskać dostęp do miejsc montażowych i poprowadzić wiązkę, zazwyczaj konieczne jest zdemontowanie tylnego zderzaka. W zależności od konstrukcji, może być również potrzebne odkręcenie belki zderzeniowej. Zacznij od odkręcenia śrub mocujących zderzak. Zazwyczaj znajdują się one pod nadkolami, w dolnej części zderzaka, a także pod klapą bagażnika (często ukryte pod plastikowymi osłonami). Po odkręceniu śrub, delikatnie odepnij spinki mocujące zderzak do nadwozia. W modelach Insignia A i B mogą występować drobne różnice w rozmieszczeniu śrub i spinek, dlatego warto zachować ostrożność i, jeśli to możliwe, posiłkować się instrukcją serwisową lub filmami instruktażowymi dla konkretnego modelu. Pamiętaj, aby robić to powoli i metodycznie, aby nie uszkodzić lakieru ani zaczepów.

Lokalizacja kluczowych punktów: gdzie znaleźć fabryczne złącza lub wpiąć się w przewody?

W przypadku modułów dedykowanych, miejsce montażu modułu jest zazwyczaj przewidziane fabrycznie często jest to lewy lub prawy boczny panel bagażnika, za tapicerką. Tam też szukaj fabrycznych złączy, do których podłączysz wiązkę modułu. W przypadku modułów uniwersalnych sprawa jest bardziej skomplikowana. Musisz zlokalizować przewody zasilające tylne lampy. Kluczowe są przewody od świateł pozycyjnych, stopu, kierunkowskazów (lewy i prawy) oraz, jeśli masz gniazdo 13-pin, światła cofania. Niezbędny będzie multimetr do precyzyjnego zidentyfikowania funkcji każdego przewodu. Pamiętaj, że kolorystyka przewodów może się różnić w zależności od rocznika i wersji wyposażenia Insigni, dlatego poleganie wyłącznie na schematach kolorystycznych jest ryzykowne.

Podłączanie wiązki dedykowanej: instrukcja dla opornych

1. Podłącz główną wiązkę modułu: Znajdź fabryczne złącza w samochodzie (zazwyczaj w bagażniku, za tapicerką) i podłącz do nich odpowiednie wtyczki z wiązki modułu. Powinny one pasować tylko w jeden sposób.
2. Zamocuj moduł haka: Umieść moduł haka w przewidzianym miejscu, np. na ściance bocznej bagażnika. Zazwyczaj mocuje się go za pomocą śrub lub opasek zaciskowych.
3. Poprowadź wiązkę do gniazda haka: Ostrożnie poprowadź pozostałą część wiązki w kierunku belki haka holowniczego. Upewnij się, że wiązka jest zabezpieczona przed przetarciem, np. owijając ją taśmą izolacyjną w miejscach potencjalnego kontaktu z metalem lub plastikami.
4. Podłącz przewody do gniazda haka: Zamontuj gniazdo haka na belce holowniczej i podłącz do niego przewody z wiązki zgodnie z instrukcją producenta modułu. Zwróć uwagę na prawidłowe oznaczenia pinów.
5. Sprawdź połączenia: Upewnij się, że wszystkie wtyczki są dobrze dociśnięte, a połączenia solidne.

Podłączanie wiązki uniwersalnej: identyfikacja i łączenie przewodów (schemat kolorów)

1. Zidentyfikuj przewody lamp: Używając multimetru, zlokalizuj i potwierdź funkcję przewodów zasilających poszczególne światła w tylnych lampach: światło pozycyjne, światło stopu, lewy kierunkowskaz, prawy kierunkowskaz. Jeśli posiadasz gniazdo 13-pin, zidentyfikuj również przewód światła cofania.
2. Podłącz moduł uniwersalny: Za pomocą szybkozłączek (np. typu "orc" lub "wago") lub poprzez lutowanie i izolowanie, podłącz przewody modułu do zidentyfikowanych przewodów instalacji samochodowej. Upewnij się, że połączenia są mechanicznie mocne i dobrze zaizolowane.
3. Podłącz zasilanie modułu: Podłącz przewód zasilający modułu (stały plus) do skrzynki bezpieczników (np. poprzez adapter z gniazdem bezpiecznika) i przewód masowy do punktu masowego w karoserii pojazdu.
4. Poprowadź wiązkę do gniazda haka: Podobnie jak w przypadku modułu dedykowanego, poprowadź wiązkę do gniazda haka, zabezpieczając ją przed uszkodzeniami.
5. Podłącz przewody do gniazda haka: Podłącz przewody do gniazda haka zgodnie z jego schematem podłączenia.
6. Sprawdź połączenia: Dokładnie sprawdź wszystkie wykonane połączenia.

Najczęstsze błędy montażowe i jak ich skutecznie unikać?

Podczas montażu haka holowniczego łatwo o drobne błędy, które mogą prowadzić do większych problemów. Oto lista najczęstszych pułapek i sposoby na ich uniknięcie:

• Błędna identyfikacja przewodów: To chyba najczęstszy błąd przy modułach uniwersalnych. Zawsze używaj multimetru do potwierdzenia funkcji każdego przewodu. Nie polegaj wyłącznie na kolorach, które mogą się różnić.
• Słabe połączenia: Luźne lub źle zaizolowane połączenia to potencjalne źródło zwarć i awarii. Używaj wysokiej jakości konektorów, lutuj przewody tam, gdzie to możliwe, i dokładnie izoluj każde połączenie.
• Uszkodzenie szyny CAN: Wpięcie się w przewody szyny CAN bez odpowiedniego modułu jest bardzo ryzykowne. Moduł haka jest buforem, który chroni tę magistralę.
• Niezabezpieczona wiązka: Przewody prowadzone w sposób swobodny mogą ulec przetarciu, uszkodzeniu mechanicznemu lub zalaniu. Poprowadź wiązkę wzdłuż fabrycznych wiązek i zabezpiecz ją opaskami zaciskowymi.
• Brak kodowania (dla modułów dedykowanych): Pamiętaj, że nawet idealnie podłączony moduł dedykowany może nie działać poprawnie lub generować błędy, jeśli nie zostanie aktywowany w systemie pojazdu.
• Niewłaściwe gniazdo: Upewnij się, że wybrałeś gniazdo (7-pinowe dla podstawowych funkcji lub 13-pinowe dla bardziej zaawansowanych) odpowiadające Twoim potrzebom i że zostało ono prawidłowo podłączone.

Kodowanie modułu haka – czy w Twojej Insigni jest to konieczne?

W przypadku modułów dedykowanych, sam fizyczny montaż to często dopiero połowa sukcesu. Kluczowym, choć często pomijanym etapem, jest kodowanie, czyli aktywacja modułu w systemie komputerowym pojazdu. Bez tego samochód może nie "widzieć" haka, a co za tym idzie, nie uruchomić powiązanych z nim funkcji.

Czym jest aktywacja haka i jakie funkcje uruchamia (TSP, PDC)?

Aktywacja haka, czyli kodowanie, to proces informowania komputera pokładowego Opla Insignia o tym, że zamontowany został system haka holowniczego. Dzięki temu samochód wie, jak powinien się zachowywać w sytuacji, gdy podłączona jest przyczepa. Najważniejsze funkcje, które są uruchamiane przez kodowanie, to:

• TSP (Trailer Stability Program): Ten system bezpieczeństwa jest niezwykle ważny podczas holowania. Wykorzystuje czujniki systemu stabilizacji toru jazdy (ESP) do wykrywania kołysania przyczepy. Gdy wykryje niebezpieczne drgania, automatycznie zmniejsza prędkość pojazdu i delikatnie hamuje, aby ustabilizować tor jazdy i zapobiec wywróceniu się zestawu.
• Automatyczne wyłączanie PDC (Park Distance Control): Czujniki parkowania, które zwykle pomagają przy manewrowaniu tyłem, po podłączeniu przyczepy mogą generować fałszywe alarmy. Kodowanie sprawia, że czujniki te wyłączają się automatycznie, gdy wykryją podłączone gniazdo haka.
• Poprawne działanie oświetlenia przyczepy: Komputer pokładowy jest informowany o podłączeniu przyczepy, co zapobiega wyświetlaniu komunikatów o błędach żarówek przyczepy.
• Zmiana parametrów pracy: W niektórych przypadkach kodowanie może wpływać na subtelne zmiany w mapach silnika lub skrzyni biegów, optymalizując pracę zespołu napędowego podczas holowania.

Warto podkreślić, że te zaawansowane funkcje są dostępne głównie w przypadku modułów dedykowanych i wymagają aktywacji. Moduły uniwersalne zazwyczaj nie oferują takiej integracji.

Jak aktywować moduł haka interfejsem diagnostycznym (np. OP-COM)?

Do aktywacji modułu haka w Oplu Insignia zazwyczaj potrzebny jest interfejs diagnostyczny i odpowiednie oprogramowanie, takie jak popularny OP-COM. Proces ten wygląda zazwyczaj następująco:

1. Podłącz interfejs: Podłącz interfejs diagnostyczny do portu OBD-II w samochodzie (zazwyczaj znajduje się on pod deską rozdzielczą po stronie kierowcy).
2. Uruchom oprogramowanie: Na komputerze podłączonym do interfejsu uruchom program diagnostyczny.
3. Wybierz pojazd: W programie wybierz markę (Opel) i model pojazdu (Insignia), a następnie nawiąż połączenie z modułami sterującymi samochodu.
4. Zlokalizuj moduł BCM: Przejdź do modułu nadwozia (BCM Body Control Module) lub innych odpowiednich sterowników, które odpowiadają za obsługę przyczepy (czasem może to być również UEC Underhood Electrical Centre).
5. Znajdź opcję haka: W menu modułu poszukaj opcji związanej z hakiem holowniczym. Może ona być nazwana "Trailer Hitch", "Trailer Module", "Trailer Stability Program" lub podobnie.
6. Aktywuj opcję: Zmień status tej opcji z "Nieobecny" lub "Nieaktywny" na "Obecny" lub "Aktywny".
7. Zapisz zmiany: Zapisz wprowadzone zmiany w konfiguracji modułu. Może być konieczne ponowne uruchomienie komputera pokładowego lub zresetowanie modułów.
8. Sprawdź błędy: Po zakończeniu procedury sprawdź, czy nie pojawiły się nowe błędy w systemie.

Uwaga: Dokładne nazwy opcji i ścieżki nawigacji w oprogramowaniu mogą się różnić w zależności od wersji programu diagnostycznego oraz rocznika i wersji wyposażenia Twojej Insigni. Warto poszukać szczegółowych poradników lub filmów instruktażowych dla Twojego konkretnego modelu.

Objawy niepoprawnie zakodowanego modułu – te sygnały powinny Cię zaniepokoić

Jeśli po montażu modułu dedykowanego zauważysz którekolwiek z poniższych objawów, prawdopodobnie oznacza to, że moduł nie został prawidłowo zakodowany lub występuje inny problem:

• Komunikaty o błędach na desce rozdzielczej: Pojawienie się komunikatów typu "Sprawdź światła przyczepy", "Usterka systemu", "Trailer module fault" jest wyraźnym sygnałem problemu.
• Nieprawidłowe działanie oświetlenia przyczepy: Światła przyczepy migają, nie świecą wcale, świecą się wszystkie naraz lub komputer zgłasza błędy żarówek, mimo że są sprawne.
• Tylne czujniki parkowania nie wyłączają się: Czujniki parkowania nadal sygnalizują przeszkody, nawet gdy przyczepa jest podłączona.
• Brak funkcji TSP: System stabilizacji toru jazdy przyczepy nie działa, co możesz odczuć podczas dynamicznego holowania lub na nierównościach.
• Nieprawidłowe działanie innych systemów: W rzadkich przypadkach nieprawidłowe kodowanie może wpływać na inne systemy elektroniczne pojazdu.

Finałowy test instalacji: jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu i ewentualnego kodowania, kluczowe jest przeprowadzenie dokładnego testu całej instalacji. To ostatni krok, który pozwoli Ci upewnić się, że wszystko działa jak należy i jest bezpieczne w użytkowaniu.

Procedura testowania oświetlenia przyczepy – gniazdo 7-pin vs 13-pin

Aby przeprowadzić test, będziesz potrzebować podłączonej przyczepy lub specjalnego testera gniazda haka. Tester jest wygodniejszy, ponieważ pozwala sprawdzić wszystkie funkcje bez konieczności posiadania przyczepy. Postępuj według poniższej procedury:

1. Podłącz przyczepę lub tester: Podłącz wybrany element do gniazda haka holowniczego w samochodzie.
2. Włącz zapłon: Przekręć kluczyk w stacyjce do pozycji zapłonu (nie uruchamiaj silnika, chyba że instrukcja modułu tego wymaga).
3. Sprawdź kolejno światła: Włączaj kolejno poszczególne światła w samochodzie i sprawdzaj, czy odpowiadające im światła na przyczepie lub testerze działają prawidłowo:
   • Światła pozycyjne (lewe i prawe)
   • Światła stopu (naciśnij pedał hamulca)
   • Kierunkowskazy (lewy i prawy)
   • Światło przeciwmgielne tylne
   • Światło cofania (tylko w gniazdach 13-pin)
4. Sprawdź zasilanie (gniazdo 13-pin): W przypadku gniazda 13-pin, użyj multimetru lub testera, aby sprawdzić obecność napięcia na pinach stałego plusa i plusa po zapłonie. Są one często wykorzystywane do zasilania lodówki czy ładowania akumulatora w przyczepie.
5. Zweryfikuj komunikaty: Upewnij się, że na desce rozdzielczej nie wyświetlają się żadne komunikaty o błędach związanych z oświetleniem przyczepy.
6. Test czujników parkowania: Jeśli Twój samochód jest wyposażony w czujniki parkowania, sprawdź, czy wyłączyły się one automatycznie po podłączeniu przyczepy (dotyczy to głównie modułów dedykowanych z aktywnym kodowaniem).

Przeczytaj również: Gdzie podłożyć lewarek Skoda Octavia, aby uniknąć uszkodzeń?

Co zrobić, gdy światła nie działają? Przewodnik po rozwiązywaniu problemów

Jeśli po przeprowadzeniu testu okaże się, że niektóre światła przyczepy nie działają, nie panikuj. Oto kilka kroków, które możesz podjąć, aby zdiagnozować i rozwiązać problem:

• Sprawdź bezpieczniki: To pierwszy i najprostszy krok. Sprawdź bezpieczniki zarówno w module haka (jeśli posiada własne), jak i w skrzynce bezpieczników samochodu. Czasami dedykowane bezpieczniki dla haka są umieszczone w dodatkowej skrzynce lub w komorze silnika.
• Sprawdź połączenia: Dokładnie obejrzyj wszystkie połączenia, które wykonałeś. Upewnij się, że przewody są prawidłowo wpięte w złącza, że nie ma luzów, a izolacja jest nienaruszona.
• Sprawdź masę: Brak dobrego połączenia masowego jest bardzo częstą przyczyną problemów z oświetleniem. Upewnij się, że przewód masowy jest solidnie przykręcony do czystej powierzchni metalowej karoserii.
• Sprawdź kodowanie (moduły dedykowane): Jeśli używasz modułu dedykowanego, problem może leżeć po stronie jego nieprawidłowej aktywacji. Spróbuj ponownie przeprowadzić procedurę kodowania lub skonsultuj się z serwisem.
• Użyj testera gniazda haka: Profesjonalny tester gniazda haka jest nieocenionym narzędziem. Pozwala on dokładnie zdiagnozować, który pin w gnieździe nie otrzymuje sygnału lub jest zwarty.
• Zapoznaj się z instrukcją producenta: Każdy moduł haka ma swoją specyficzną instrukcję montażu i rozwiązywania problemów. Warto do niej zajrzeć, ponieważ może zawierać cenne wskazówki dotyczące Twojego konkretnego modelu modułu.
