Podłączenie silnika do falownika nie sprowadza się do wpięcia trzech przewodów i uruchomienia napędu. W praktyce pytanie, jak podłączyć silnik do falownika, rozbija się o tabliczkę znamionową, układ uzwojeń, dobór kabla i kilka ustawień, które decydują o tym, czy całość będzie pracować stabilnie, czy zacznie wybijać zabezpieczenia. Ja zawsze zaczynam od danych silnika, bo to one mówią najwięcej o tym, czy napęd będzie miał płynny start, sensowny moment i bezpieczną temperaturę pracy.
Najważniejsze rzeczy do sprawdzenia przed pierwszym uruchomieniem
- Sprawdź napięcie, prąd, częstotliwość i sposób połączenia na tabliczce znamionowej silnika.
- Dobierz falownik po prądzie wyjściowym, nie tylko po mocy w kilowatach.
- Użyj kabla silnikowego z ekranem i odpowiednią izolacją, najlepiej 0,6/1 kV.
- Połącz U/V/W z właściwymi zaciskami i solidnie uziem obudowę silnika.
- Wpisz do falownika dane znamionowe i zrób autotuning, jeśli urządzenie go obsługuje.
- Przy długim kablu, niskich obrotach albo większej mocy licz się z filtrami wyjściowymi i dodatkowymi ograniczeniami producenta.
Co musi się zgadzać na tabliczce znamionowej
W dobrze dobranym układzie nie zgaduję na oko. Danfoss zwraca uwagę, że przy doborze napędu liczą się przede wszystkim prąd i napięcie znamionowe, a nie sama moc silnika. To praktyczna różnica, bo dwa motory o tej samej mocy mogą mieć inny prąd, inne obroty i zupełnie inną tolerancję na pracę z falownikiem.
| Co sprawdzam | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Napięcie | 230/400 V, 400/690 V, 3x230 V, 3x400 V | Od tego zależy układ połączenia i dopuszczalne obciążenie uzwojeń |
| Prąd | IN z tabliczki | Falownik musi dostarczyć co najmniej tyle prądu, ile wymaga silnik |
| Częstotliwość | Zwykle 50 Hz | To punkt odniesienia dla obrotów i parametrów sterowania |
| Obroty | rpm | Pomaga ocenić liczbę biegunów i zachowanie napędu |
| Sposób połączenia | Y lub Δ | Decyduje o tym, jak ustawić mostki w puszce zaciskowej |
Do typowego falownika 3-fazowego podłącza się przede wszystkim silniki trójfazowe: indukcyjne, synchroniczne z magnesami albo reluktancyjne, zależnie od modelu napędu. Jeśli tabliczka znamionowa jest nieczytelna, ma tylko jedną wartość napięcia albo silnik wygląda na nietypowy, nie podejmuję decyzji na podstawie domysłu. W takim przypadku lepiej wrócić do dokumentacji producenta niż później szukać przyczyny przegrzewania albo niestabilnej pracy. Gdy parametry już się zgadzają, przechodzę do przewodu silnikowego, bo to właśnie tam najczęściej zaczynają się problemy.
Jak poprowadzić przewody mocy i ekranowanie

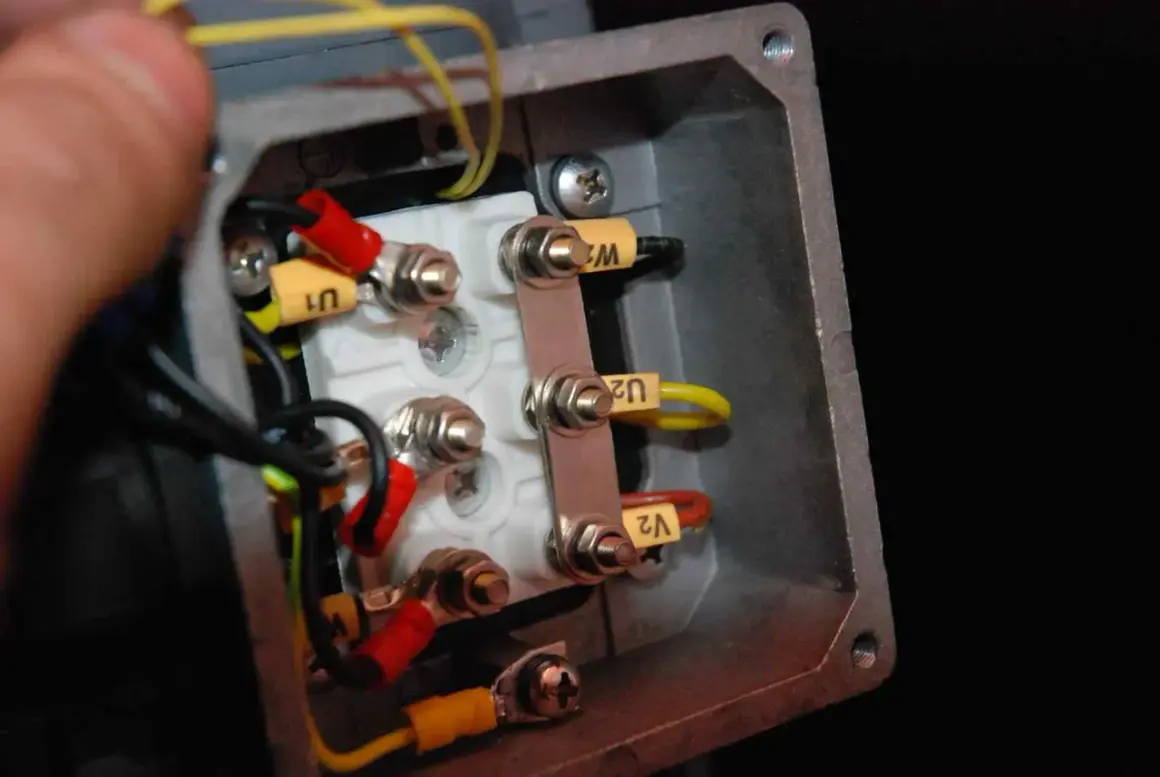

Na wyjściu falownika masz zwykle zaciski U, V i W, a po stronie silnika odpowiednio U1, V1 i W1 albo ich lokalne oznaczenia z puszki zaciskowej. Do tego dochodzi PE, czyli przewód ochronny, który musi iść osobno do obudowy silnika. ABB wprost zaleca, aby ekran kabla silnikowego uziemiać 360 stopni przy wejściu do skrzynki zaciskowej i nie zostawiać długiego, luźnego „ogona” ekranu, bo to pogarsza odporność na zakłócenia.
| Połączenie | Jak je robię | Co daje |
|---|---|---|
| U/V/W | Z wyjścia falownika na odpowiednie zaciski silnika | Poprawny kierunek pracy i pewny kontakt elektryczny |
| PE | Osobny przewód ochronny do obudowy silnika | Bezpieczne odprowadzenie zwarcia i lepsze ekranowanie całego układu |
| Ekran kabla | Zacisk 360° przy falowniku i przy silniku | Mniej zakłóceń elektromagnetycznych i mniejsze ryzyko błędów sterowania |
| Sterowanie | Osobno od kabla mocy | Mniejsze ryzyko, że sygnały sterujące będą „łapały” zakłócenia |
Do połączenia silnika z falownikiem wybieram kabel o izolacji co najmniej 0,6/1 kV, najlepiej ekranowany, zwłaszcza gdy przewód biegnie dłuższą trasą albo w pobliżu innych instalacji. Jeśli kabel jest za długi, rośnie ryzyko odbić napięcia, błędów i zadziałań zabezpieczeń. W praktyce granica zależy od konkretnej serii napędu, ale przy dłuższych odcinkach często trzeba myśleć o filtrze du/dt, czyli filtrze ograniczającym stromość impulsów napięcia, albo o dławiku wyjściowym. Właśnie dlatego nigdy nie traktuję katalogu falownika jak dodatku do montażu, tylko jak podstawę całego okablowania. Kiedy przewody są już poprawnie poprowadzone, zostaje najważniejsza decyzja mechaniczna: gwiazda czy trójkąt.
Gwiazda czy trójkąt i kiedy wybrać każdy układ
To ten moment, w którym najłatwiej o pomyłkę, bo wielu ludzi kieruje się przyzwyczajeniem, a nie tabliczką znamionową. Układ uzwojeń trzeba dobrać tak, aby każde uzwojenie dostało swoje napięcie znamionowe. Jeśli zrobi się to źle, silnik może albo nie mieć momentu, albo pobierać za duży prąd i się grzać.
| Tabliczka silnika | Zasilanie lub falownik | Układ | Wniosek |
|---|---|---|---|
| 230/400 V | 3x230 V | Δ | Każde uzwojenie dostaje właściwe napięcie |
| 230/400 V | 3x400 V | Y | To najczęstszy wariant w Polsce |
| 400/690 V | 3x400 V | Δ | Silnik pracuje poprawnie przy niższym napięciu z falownika |
| 400/690 V | 3x690 V | Y | Każde uzwojenie dostaje napięcie znamionowe |
Najprostsza zasada jest taka: nie patrzę na samą nazwę układu, tylko na napięcie, które ma otrzymać uzwojenie. Przy zasilaniu 3x400 V silnik 230/400 V zwykle pracuje w gwieździe, a silnik 400/690 V w trójkącie. Jeśli pomylisz układ, napęd może ruszyć, ale to jeszcze nie znaczy, że pracuje poprawnie. Często pierwszym objawem jest za duży prąd, wyłączenia zabezpieczenia albo wyraźny spadek momentu. Po ustawieniu połączenia przechodzę do elektroniki, bo sama mechanika bez poprawnych parametrów nie da stabilnej pracy.
Jak ustawić falownik po podłączeniu silnika
Po mechanicznym podłączeniu nie uruchamiam napędu na ślepo. W pamięci falownika wpisuję dane z tabliczki znamionowej i dopiero wtedy zaczynam testy. To ważne szczególnie dlatego, że prąd znamionowy silnika jest dla sterownika punktem odniesienia do ochrony termicznej i ograniczania obciążenia.
| Parametr | Co wpisuję | Po co |
|---|---|---|
| Napięcie silnika | Z tabliczki | Żeby falownik nie przesterował uzwojeń |
| Prąd silnika | IN | Ochrona przed przegrzaniem i złym doborem napędu |
| Częstotliwość znamionowa | Zwykle 50 Hz | Punkt odniesienia dla sterowania |
| Obroty znamionowe | rpm | Pomaga w sterowaniu wektorowym i diagnostyce |
| Cos φ / typ silnika | Jeśli falownik tego wymaga | Bardziej dokładne dopasowanie pracy |
Jeśli napęd ma funkcję autotuningu albo automatycznego dopasowania silnika, korzystam z niej zawsze wtedy, gdy producent to przewidział. Taki test może wykonać pomiar na postoju albo w ruchu, zależnie od modelu i typu silnika. Dane z tabliczki są bazą, ale system często uwzględnia też wpływ długości przewodu między falownikiem a silnikiem. Przy silnikach synchronicznych i PM dokładność tych danych ma jeszcze większe znaczenie niż przy prostym silniku klatkowym, więc tutaj byle wpis jest po prostu zbyt ryzykowny. Po poprawnym ustawieniu parametrów zostaje już tylko wyłapać błędy, które najczęściej psują pierwsze uruchomienie.
Najczęstsze błędy, które pojawiają się przy uruchomieniu
- Zły układ gwiazda albo trójkąt - silnik dostaje nie to napięcie, którego potrzebuje, więc grzeje się albo traci moment.
- Za długi lub nieekranowany kabel - pojawiają się zakłócenia, a przy większych długościach także problemy z izolacją i odbiciami napięcia.
- Słabe uziemienie - luźny PE, zbyt długie połączenie albo przypadkowa ścieżka masy często kończy się zakłóceniami i błędami ochrony.
- Stycznik między falownikiem a silnikiem - jeśli ktoś przełącza wyjście pod obciążeniem, ryzykuje uszkodzenie napędu i nieprzewidywalną pracę.
- Brak uwzględnienia chłodzenia - przy niskich obrotach wentylator na wale słabiej chłodzi silnik, więc czasem trzeba ograniczyć obciążenie albo zastosować dodatkowe chłodzenie.
- Pominięcie testu kierunku obrotów - najlepiej sprawdzić go jeszcze przed pełnym obciążeniem, bo późniejsza korekta bywa zwyczajnie kosztowna.
W mniejszych układach te błędy kończą się zwykle tylko wyłączeniem napędu, ale w mocniejszych instalacjach potrafią skrócić życie łożysk i uzwojeń. Ja wolę poprawić jeden przewód lub jeden parametr więcej, niż później tłumaczyć się z przegrzanego silnika. Dlatego przed dłuższą pracą zamykam uruchomienie prostą checklistą, która wychwytuje większość wpadek jeszcze na stole warsztatowym.
Krótka checklista przed oddaniem napędu do pracy
- Sprawdź, czy zaciski U/V/W i PE są dokręcone zgodnie z instrukcją.
- Potwierdź układ gwiazda albo trójkąt na podstawie napięcia z tabliczki.
- Wpisz do falownika prąd, napięcie i częstotliwość znamionową silnika.
- Zrób autotuning, jeśli producent napędu to przewidział.
- Uruchom pierwszy test bez obciążenia albo z możliwie lekkim obciążeniem.
- Obserwuj prąd, temperaturę, dźwięk i kierunek obrotów przez pierwsze 10-15 minut.
- Jeśli przewód jest długi albo silnik ma pracować długo na niskich obrotach, sprawdź, czy potrzebny jest filtr wyjściowy lub dodatkowe chłodzenie.
Przy prostym napędzie wystarczy poprawna tabliczka, dobry kabel, właściwy układ uzwojeń i sensownie wpisane parametry. Przy większej mocy, dłuższym przewodzie albo nietypowym silniku warto już oprzeć się na dokumentacji konkretnego falownika, bo tam margines błędu szybko się kurczy. Właśnie tak podchodzę do całego tematu: mniej improwizacji, więcej kontroli na etapie montażu, a potem spokojniejsza i trwalsza praca całego układu.
