Prawidłowy montaż tłoka: Jak odczytać oznaczenia i uniknąć błędów?

Prawidłowy montaż tłoka w silniku spalinowym to kluczowa czynność, która decyduje o jego trwałości i wydajności. Ten artykuł dostarczy praktycznych i technicznych wskazówek, jak poprawnie zinterpretować oznaczenia na tłoku i uniknąć kosztownych błędów, które mogą prowadzić do poważnych awarii. Dowiesz się, dlaczego precyzja jest tu absolutnie niezbędna i jak różnice w konstrukcji silników wpływają na proces montażu.

Dlaczego kierunek montażu tłoka to sprawa najwyższej wagi

Mechaniczna precyzja: Rola asymetrii w konstrukcji tłoka

Tłoki często projektowane są z celową asymetrią. Najczęściej dotyczy to osi sworznia tłokowego, która nie jest idealnie współosiowa z osią tłoka. Ta niewielka, ale precyzyjnie obliczona odległość jest kluczowa dla płynnej pracy silnika. Przesunięcie osi sworznia ma na celu zminimalizowanie hałasu generowanego podczas ruchu tłoka, zwłaszcza w momencie jego przejścia przez górny martwy punkt (GMP). W tym momencie tłok zmienia kierunek ruchu, a siły działające na jego ścianki są największe. Asymetryczna konstrukcja pomaga wygładzić ten proces, redukując charakterystyczne "klekotanie" tłoka. Jest to świadome rozwiązanie inżynieryjne, mające na celu poprawę komfortu pracy silnika i zmniejszenie jego wibracji.

Uniknij katastrofy: Jak błąd montażu prowadzi do zniszczenia silnika

Nieprawidłowy montaż tłoka to prosta droga do poważnej awarii silnika. Nawet niewielka pomyłka w orientacji może mieć katastrofalne skutki. Może to prowadzić do niewłaściwego dopasowania tłoka do cylindra, co skutkuje zwiększonym hałasem i przyspieszonym zużyciem zarówno tłoka, jak i gładzi cylindra. Najbardziej niebezpiecznym scenariuszem jest jednak kolizja tłoka z zaworami. Dzieje się tak, gdy tłok z niewłaściwie zorientowanymi podcięciami pod zawory próbuje sięgnąć wyżej niż pozwala na to ich otwarcie. Taka kolizja niemal zawsze kończy się natychmiastowym zniszczeniem zaworów, uszkodzeniem głowicy, a często także samego tłoka i korbowodu. To naprawa, która może przekroczyć wartość całego silnika.

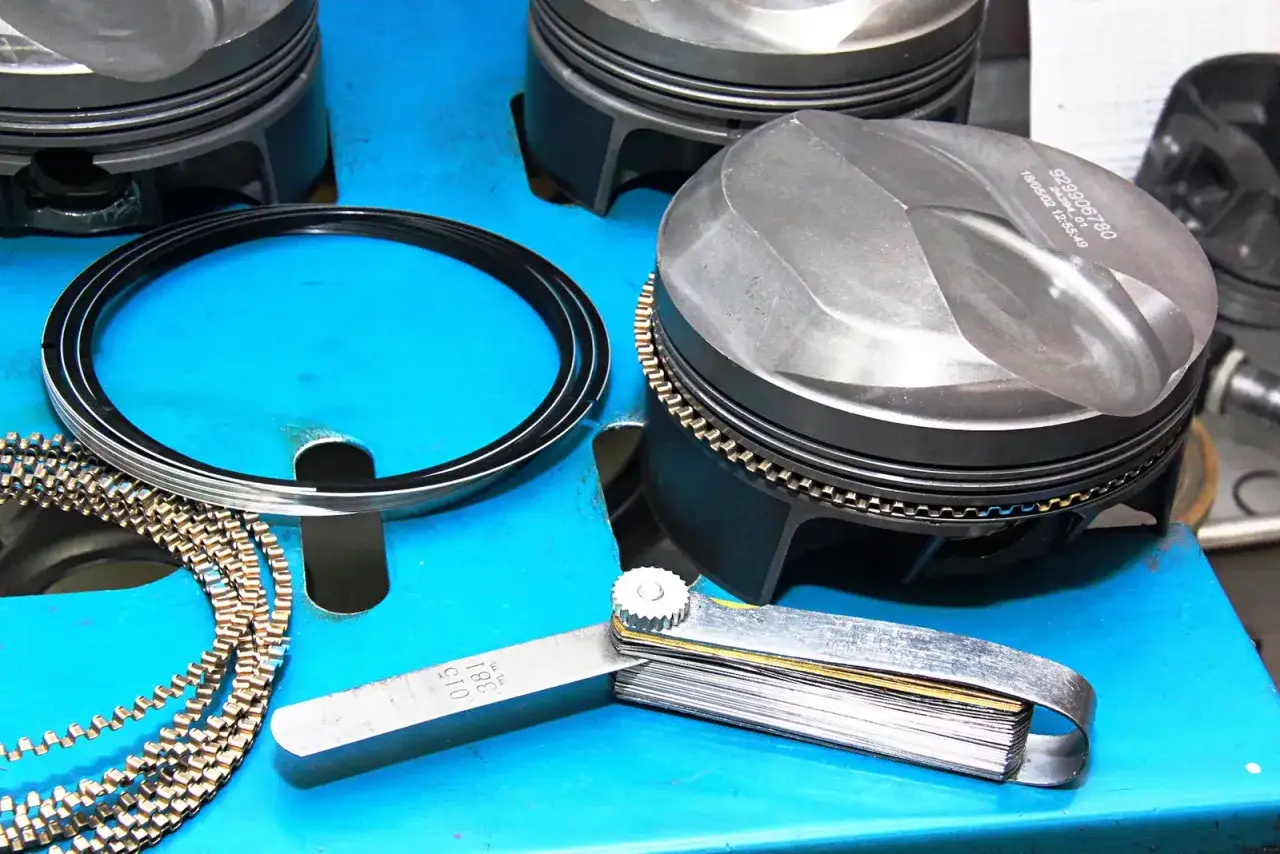

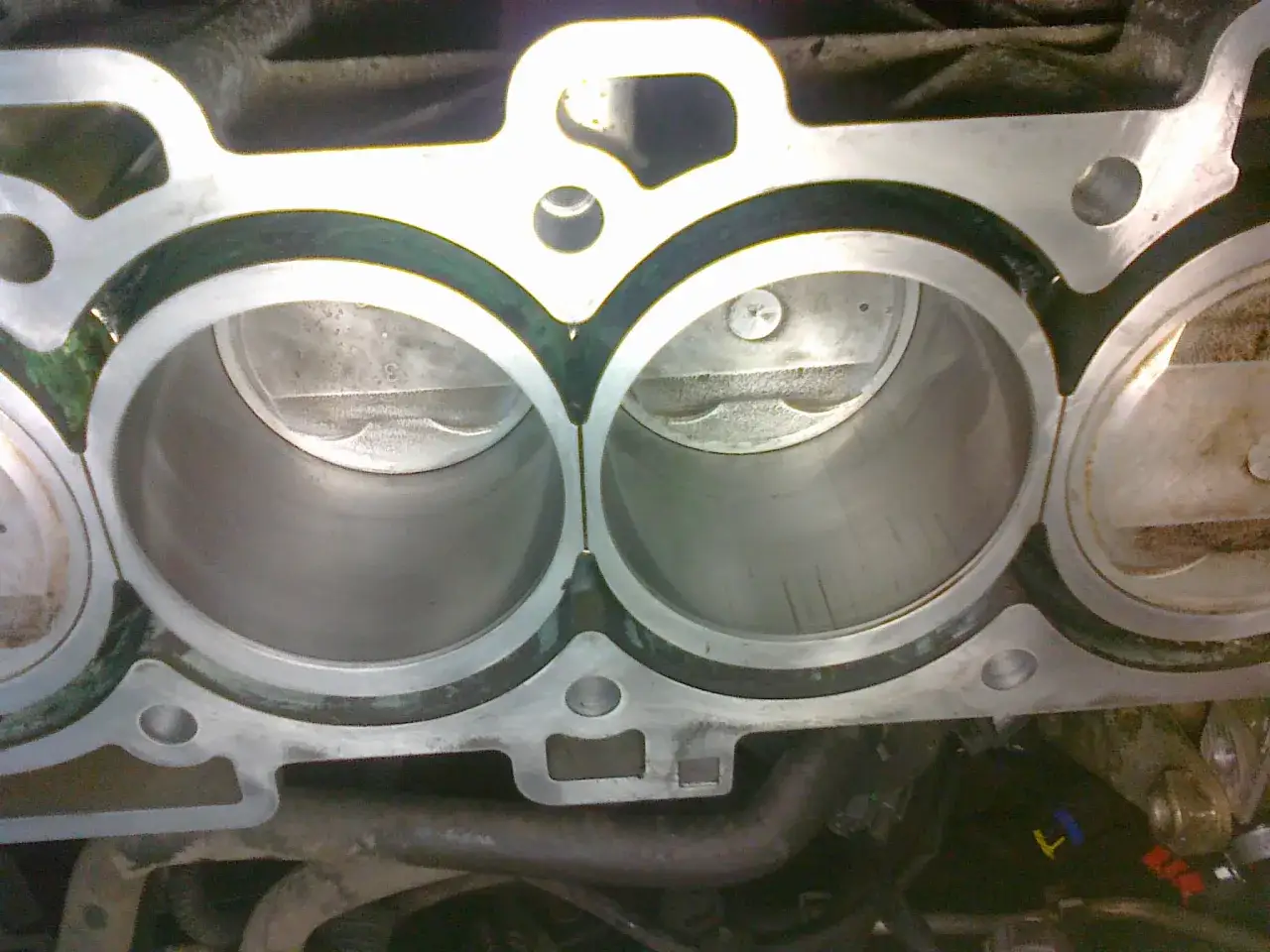

Jak czytać oznaczenia na denku tłoka? Kompleksowy przewodnik

Strzałka – najczęstszy symbol i co dokładnie oznacza

Strzałka jest najbardziej uniwersalnym i najczęściej spotykanym oznaczeniem kierunkowym na denku tłoka. W zdecydowanej większości silników czterosuwowych, zarówno benzynowych, jak i Diesla, strzałka ta powinna być skierowana w stronę rozrządu czyli w kierunku, gdzie znajduje się wałek rozrządu i napęd paska lub łańcucha rozrządu. W praktyce oznacza to zazwyczaj przód silnika. Jednakże, zawsze należy pamiętać o pewnych wyjątkach. W niektórych konstrukcjach silników strzałka może wskazywać stronę wydechową. Dlatego tak kluczowe jest potwierdzenie znaczenia tego symbolu w instrukcji serwisowej konkretnego modelu silnika, który jest naprawiany.

Podcięcia pod zawory – wizualny wskaźnik prawidłowej pozycji

Wiele tłoków, szczególnie w silnikach benzynowych z dwoma lub więcej zaworami na cylinder, posiada specjalne wycięcia lub podcięcia na swoim denku. Te podcięcia są precyzyjnie zaprojektowane tak, aby pasowały do kształtu i położenia zaworów w momencie, gdy tłok znajduje się w górnym martwym punkcie. Ich obecność stanowi bardzo czytelny, wizualny wskaźnik prawidłowej orientacji tłoka. Jeśli tłok zostanie zamontowany w niewłaściwej pozycji, podcięcia te nie będą się zgadzać z zaworami, co jest bezpośrednim sygnałem ostrzegawczym. Prawidłowe dopasowanie podcięć jest absolutnie krytyczne dla uniknięcia kolizji tłoka z zaworami.

Litery, kropki i inne znaki fabryczne – jak je interpretować?

Oprócz strzałek i podcięć, na denku tłoka możemy spotkać inne oznaczenia. Litery "IN" (od angielskiego "intake") lub "DOLOT" zazwyczaj wskazują stronę dolotową silnika, a "EX" (od "exhaust") lub "WYDECH" stronę wydechową. Czasami producenci stosują również kropki, cyfry, numery seryjne lub unikalne symbole. Te dodatkowe oznaczenia mogą służyć do identyfikacji konkretnej serii tłoków, wskazania luzu pasowania lub innych specyficznych parametrów. Interpretacja tych znaków zawsze powinna opierać się na dokumentacji technicznej producenta silnika lub tłoków. Bez niej możemy popełnić błąd.

Co zrobić, gdy na tłoku brakuje jakichkolwiek oznaczeń?

Sytuacja, w której tłok jest pozbawiony wyraźnych oznaczeń kierunkowych, może być problematyczna. W takiej sytuacji priorytetem jest konsultacja z instrukcją serwisową danego silnika. Jeśli instrukcja nie dostarcza jednoznacznych wskazówek, warto spróbować porównać nowy tłok z oryginalnym, który został zdemontowany czasami subtelne różnice w kształcie denka, fazowaniu krawędzi czy rozmieszczeniu podcięć mogą zdradzić prawidłową orientację. W ostateczności, jeśli posiadamy wystarczającą wiedzę techniczną i dostęp do danych porównawczych, możemy spróbować zidentyfikować kierunek montażu na podstawie ogólnych zasad konstrukcyjnych silnika, ale jest to ryzykowne i powinno być stosowane tylko w ostateczności.

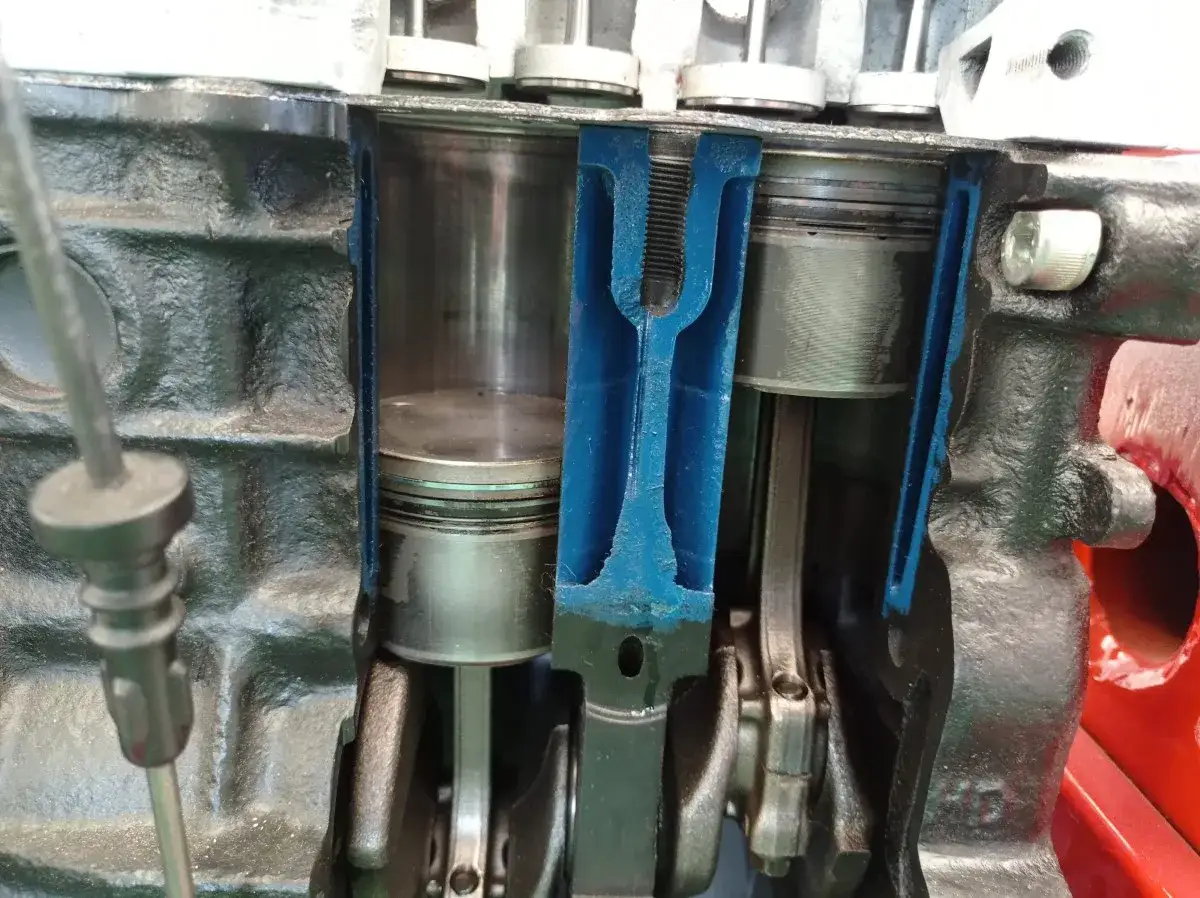

Skutki montażu tłoka w złą stronę – scenariusze, których chcesz uniknąć

Kolizja tłoka z zaworami: natychmiastowa i nieodwracalna awaria

Jest to najbardziej dramatyczny i kosztowny skutek błędnego montażu tłoka. Kiedy tłok z niewłaściwie zorientowanymi podcięciami pod zawory próbuje osiągnąć swoje maksymalne położenie w cylindrze, dochodzi do fizycznego kontaktu z otwartymi zaworami. Siły działające w tym momencie są ogromne. Rezultat jest zazwyczaj natychmiastowy i nieodwracalny: zawory ulegają wygięciu lub złamaniu, mogą zostać uszkodzone gniazda zaworowe w głowicy, a nawet sam tłok może pęknąć lub ulec deformacji. Często uszkodzeniu ulega również korbowód. Taka awaria praktycznie zawsze oznacza konieczność przeprowadzenia gruntownego remontu silnika, a w wielu przypadkach jego całkowitej wymiany.

Przesunięcie osi sworznia: cichy zabójca silnika i źródło hałasu

Montaż tłoka z przesuniętą osią sworznia w odwrotnej orientacji niż przewidział producent prowadzi do zaburzenia harmonogramu pracy mechanizmu korbowego. Tłok nie jest już optymalnie prowadzony w cylindrze. Objawia się to przede wszystkim zwiększonym hałasem charakterystycznym "klekotaniem", które staje się głośniejsze, zwłaszcza przy zmianach obciążenia silnika. Co gorsza, takie niewłaściwe prowadzenie tłoka powoduje nierównomierne obciążenie jego ścianek i gładzi cylindra. Prowadzi to do przyspieszonego, asymetrycznego zużycia elementów, skrócenia żywotności silnika i potencjalnie do powstawania luzów w układzie korbowym.

Zniszczenie pierścieni i gładzi cylindra: dlaczego w dwusuwie to pewnik?

Silniki dwusuwowe mają specyficzną konstrukcję, która czyni je szczególnie wrażliwymi na nieprawidłowy montaż tłoka. W ich przypadku kluczowe jest nie tylko prawidłowe ustawienie tłoka względem kanałów w cylindrze (dolotowego, wydechowego, płuczących), ale także odpowiednie ułożenie zamków pierścieni tłokowych. Jeśli tłok zostanie zamontowany w złej orientacji, zamki pierścieni mogą znaleźć się w linii z krawędzią jednego z kanałów. Wówczas, podczas ruchu tłoka, końcówka pierścienia może zahaczyć o tę krawędź. Skutkuje to niemal natychmiastowym złamaniem pierścienia, a często także głębokim zarysowaniem lub nawet zniszczeniem gładzi cylindra i samego tłoka. W silnikach dwusuwowych jest to scenariusz, którego należy bezwzględnie unikać.

Różnice w montażu: Silnik czterosuwowy a dwusuwowy

Kluczowa zasada w 4T (benzyna i Diesel): orientacja względem rozrządu lub wydechu

W silnikach czterosuwowych, zarówno tych z zapłonem iskrowym (benzynowych), jak i samoczynnym (Diesla), głównym celem prawidłowego montażu tłoka jest zapewnienie, że jego ruch nie koliduje z zaworami i że jego asymetria pracuje zgodnie z założeniami konstrukcyjnymi. Jak już wspominałem, strzałka na denku tłoka najczęściej wskazuje na stronę rozrządu (przód silnika). Należy jednak zawsze sprawdzać dokumentację techniczną, ponieważ w niektórych silnikach może ona oznaczać stronę wydechową. Kluczowe jest również prawidłowe zorientowanie podcięć pod zawory. Zawsze kieruj się instrukcją serwisową, aby mieć pewność co do właściwej orientacji.

Krytyczna reguła w 2T: dlaczego strzałka zawsze musi wskazywać wydech?

W silnikach dwusuwowych zasada orientacji strzałki na tłoku w stronę kanału wydechowego jest bezwzględnie krytyczna i nie podlega dyskusji. Wynika to ze specyfiki ich działania i budowy. W silniku dwusuwowym tłok podczas swojego ruchu zasłania i odsłania kanały dolotowy, wydechowy oraz płuczące. Aby zapobiec zahaczeniu o krawędzie tych kanałów przez zamki pierścieni tłokowych, muszą one być odpowiednio umiejscowione. Właściwa orientacja tłoka z strzałką skierowaną na wydech zapewnia, że zamki pierścieni podczas swojego ruchu po obwodzie tłoka nigdy nie znajdą się nad otwartym kanałem, co mogłoby prowadzić do ich uszkodzenia.

Montaż tłoka krok po kroku – od przygotowania do finału

1. Krok 1: Weryfikacja i przygotowanie cylindra oraz tłoka

   Pierwszym i absolutnie niezbędnym krokiem jest dokładne oczyszczenie. Gładź cylindra musi być wolna od wszelkich zanieczyszczeń, nagaru czy pozostałości starego oleju. Podobnie, sam tłok, zwłaszcza jego rowki na pierścienie, musi być nienagannie czysty. Następnie należy dokładnie obejrzeć oba elementy, szukając jakichkolwiek uszkodzeń mechanicznych pęknięć, głębokich rys czy deformacji. Upewnij się również, że tłok i pierścienie, które zamierzasz zamontować, są przeznaczone do danego modelu silnika i mają odpowiednie parametry.

2. Krok 2: Prawidłowe założenie i ustawienie zamków pierścieni tłokowych

   Zakładanie pierścieni na tłok wymaga precyzji. Każdy pierścień ma swoje specyficzne miejsce (pierwszy, drugi, zgarniający). Po umieszczeniu pierścienia w odpowiednim rowku, kluczowe jest prawidłowe ustawienie jego zamka. Zazwyczaj zaleca się rozłożenie zamków wszystkich pierścieni pod różnymi kątami (np. 120 stopni od siebie), aby zapewnić maksymalne uszczelnienie. W silnikach dwusuwowych należy bezwzględnie unikać ustawiania zamków nad kanałami w cylindrze.

3. Krok 3: Smarowanie – klucz do bezpiecznego pierwszego uruchomienia

   Obfite smarowanie jest absolutnie kluczowe przed włożeniem tłoka do cylindra. Należy dokładnie naoliwić powierzchnię tłoka, pierścienie (zwłaszcza ich zamki i boki) oraz całą gładź cylindra. Nie zapomnij o sworzniu tłokowym i jego otworach w tłoku i korbowodzie. Użyj do tego celu czystego oleju silnikowego, tego samego, który będzie później używany w silniku. Dobre smarowanie zapewnia, że pierwsze uruchomienie silnika nie spowoduje zatarcia czy nadmiernego tarcia, co jest krytyczne dla docierania się elementów.

4. Przeczytaj również: Objawy uszkodzonej poduszki silnika Peugeot 307, które musisz znać

   Krok 4: Użycie specjalistycznych narzędzi do osadzenia tłoka w cylindrze

   Wsuwanie tłoka do cylindra bez odpowiednich narzędzi jest praktycznie niemożliwe i grozi uszkodzeniem pierścieni. Niezbędne jest użycie specjalistycznej opaski (obejmy) do pierścieni tłokowych, która ściska pierścienie, umożliwiając włożenie tłoka do cylindra. Alternatywnie, można zastosować specjalną tuleję montażową, która również służy do bezpiecznego ściśnięcia pierścieni. Narzędzie to należy umieścić na tłoku, a następnie delikatnie wbić tłok do cylindra, upewniając się, że pierścienie są prawidłowo ściśnięte i nie wyskakują z rowków. Użycie tych narzędzi jest gwarancją bezpieczeństwa dla pierścieni i cylindra.
