Ocena stanu wału korbowego po wystąpieniu uszkodzeń powierzchniowych, takich jak rysy, jest absolutnie kluczowa dla zapewnienia długowieczności silnika. Zaniedbanie tego etapu diagnostyki może prowadzić do kosztownych awarii i konieczności ponownego remontu. Nie chodzi tu tylko o estetykę, ale o fundamentalne zasady działania smarowania i wytrzymałości materiału. W tym artykule przyjrzymy się, jakie rysy są dopuszczalne, a jakie stanowią sygnał alarmowy.
Dlaczego rysa na wale korbowym to cichy zabójca silnika?
Fundamentalną rolę w pracy każdego silnika spalinowego odgrywa film olejowy. Działa on jak niewidzialna, hydrodynamiczna bariera między obracającymi się czopami wału korbowego a nieruchomymi panewkami. Ten cienki, ale wytrzymały płaszcz oleju zapobiega bezpośredniemu kontaktowi metalu z metalem, co jest kluczowe dla redukcji tarcia, odprowadzania ciepła i minimalizowania zużycia elementów. Kiedy jednak na powierzchni czopa wału korbowego pojawia się rysa, ciągłość tego krytycznego filmu olejowego zostaje przerwana. Nawet niewielkie uszkodzenie może stworzyć punkt, w którym olej nie jest w stanie utrzymać odpowiedniego ciśnienia i grubości. Prowadzi to do lokalnego kontaktu metalu, gwałtownego wzrostu temperatury i przyspieszonego, niszczycielskiego zużycia. Często problem rozwija się niezauważalnie, stąd określenie "cichy zabójca silnika", ponieważ pierwsze symptomy mogą być subtelne, a eskalacja uszkodzeń prowadzi prosto do zatarcia jednostki napędowej.
Rola filmu olejowego: Niewidzialna tarcza między czopem a panewką
Mechanizm smarowania hydrodynamicznego to serce tej ochrony. Pod wpływem ciśnienia generowanego przez pompę olejową, olej jest wtłaczany w przestrzeń między czopem a panewką. Tworzy się klin olejowy, który fizycznie unosi czop wału, zapobiegając jego stykaniu się z panewką. Ta dynamicznie tworzona warstwa oleju nie tylko przenosi obciążenia działające na wał, ale również efektywnie odprowadza ciepło powstające w wyniku tarcia, utrzymując temperaturę elementów na bezpiecznym poziomie.
Jak rysa przerywa film olejowy i prowadzi do zatarcia?
Rysa na powierzchni czopa wału korbowego działa jak mikro-przeszkoda, która zakłóca płynny przepływ oleju. W miejscu jej występowania film olejowy może zostać przerwany, co prowadzi do tzw. tarcia granicznego. Jest to stan, w którym warstwa oleju jest zbyt cienka, aby w pełni zapobiec kontaktowi metalu z metalem. Konsekwencją jest lokalne przegrzewanie, które powoduje mikropęknięcia, ścieranie materiału panewki i czopa, a także powstawanie opiłków metalu zanieczyszczających olej. Te opiłki z kolei przyspieszają zużycie innych elementów silnika, tworząc błędne koło, które nieuchronnie prowadzi do zatarcia silnika, jeśli problem nie zostanie w porę zdiagnozowany i wyeliminowany.
Pierwsza diagnoza w domowych warunkach: Jak ocenić stan wału?
Zanim zdecydujemy się na demontaż silnika i wizytę w profesjonalnym warsztacie, możemy przeprowadzić wstępną ocenę stanu wału korbowego przy użyciu prostych metod. Najbardziej znaną jest tzw. "test paznokcia". Polega on na przesunięciu paznokciem po powierzchni czopa wału. Jeśli wyczuwamy pod nim wyraźne wgłębienie, jest to silny sygnał, że rysa jest na tyle głęboka, iż może przekraczać dopuszczalne normy i wymagać dalszej, dokładniejszej analizy. Należy jednak pamiętać, że jest to metoda jedynie orientacyjna. Podczas oględzin wzrokowych warto zwrócić uwagę nie tylko na same rysy, ale także na inne potencjalne uszkodzenia. Odbarwienia materiału, często przyjmujące barwę od niebieskiej po fioletową, świadczą o przegrzaniu czopa, co jest bardzo niekorzystne. Szukajmy również wżerów, które mogą wskazywać na korozję lub zmęczenie materiału.
Słynny "test paznokcia": Czy to wiarygodna metoda weryfikacji rys?
Test paznokcia jest powszechnie stosowany jako szybka, wstępna metoda diagnostyczna. Jego pozytywny wynik czyli wyczuwalna pod paznokciem rysa jest niemal pewnym sygnałem, że uszkodzenie jest zbyt głębokie, aby je zignorować. Jest to jednak metoda, która nie daje precyzyjnych informacji o głębokości rysy ani o jej wpływie na geometrię czopa. Dlatego też, choć przydatna do wstępnej selekcji, nie może być jedyną podstawą do podjęcia decyzji o dalszych krokach.
Rysy poprzeczne kontra wzdłużne: Które są bardziej niebezpieczne i dlaczego?
Ważne jest rozróżnienie między dwoma głównymi typami rys. Rysy poprzeczne, biegnące prostopadle do osi obrotu wału, są znacznie groźniejsze dla panewek. Działają one jak miniaturowy nóż lub skrobak, który podczas obrotu wału systematycznie niszczy powierzchnię panewki, przerywając film olejowy i prowadząc do szybkiego zużycia. Rysy wzdłużne, biegnące równolegle do osi obrotu, są zazwyczaj mniej krytyczne. Mogą one wpływać na przepływ oleju, ale ich niszczycielski potencjał jest zazwyczaj mniejszy. Niemniej jednak, każda rysa wymaga uwagi.

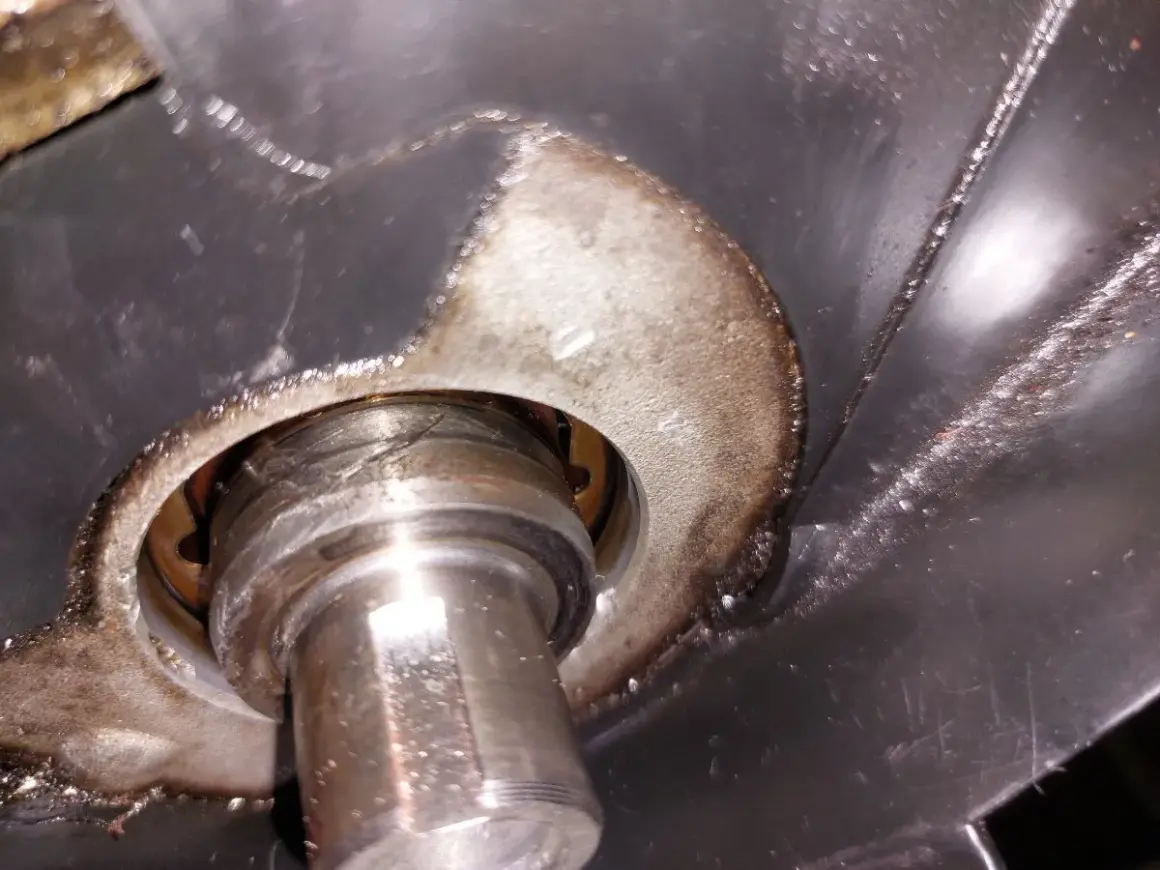

Oględziny wzrokowe: Na co zwrócić uwagę oprócz zarysowań (odbarwienia, wżery)?

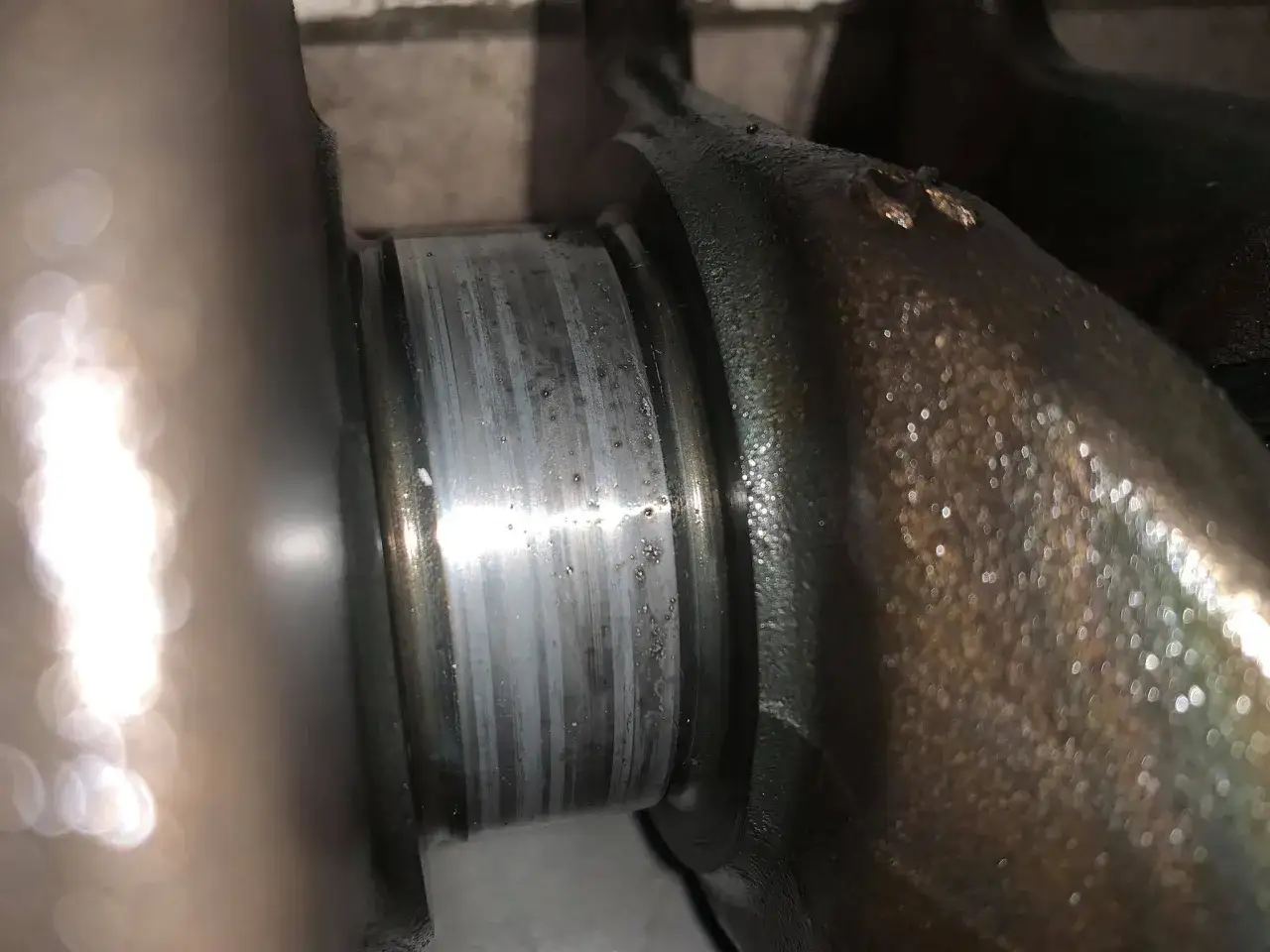

Podczas inspekcji wału korbowego nie ograniczajmy się tylko do poszukiwania rys. Zwróćmy uwagę na wszelkie nietypowe zmiany powierzchni. Odbarwienia termiczne, widoczne jako naloty o kolorze niebieskim lub fioletowym, są dowodem na przegrzanie czopa, co osłabia jego strukturę. Wżery, czyli zagłębienia w materiale, mogą świadczyć o korozji lub zmęczeniu materiału, które również dyskwalifikują wał. Warto również sprawdzić stan gwintów i ewentualne ślady uderzeń.
Precyzyjna weryfikacja w warsztacie: Kiedy oko i paznokieć to za mało?
Kiedy wstępna diagnoza wskazuje na potencjalne problemy, niezbędne staje się użycie profesjonalnych narzędzi i technik diagnostycznych dostępnych w warsztacie. Pomiary mikrometryczne są absolutną podstawą. Za pomocą precyzyjnego mikrometru mierzymy średnicę każdego czopa w kilku punktach na jego obwodzie oraz wzdłuż osi obrotu. Pozwala to wykryć owalizację (tzw. jajowatość) i stożkowatość, czyli odchylenia od idealnego kształtu cylindrycznego. Są to typowe objawy zużycia, które znacząco wpływają na prawidłowe smarowanie. Kolejnym kluczowym narzędziem są paski pomiarowe Plastic Gauge. Po umieszczeniu paska na czopie i zamontowaniu panewki, ściska się go, a następnie demontuje. Szerokość zdeformowanego paska pozwala z bardzo dużą dokładnością określić luz między czopem a panewką. Jest to nieocenione dla oceny stanu panewek i tolerancji wału. W przypadkach poważniejszych awarii, takich jak przytarcia czy przegrzania, konieczne jest również wykrycie niewidocznych pęknięć zmęczeniowych. Służą do tego metody magnetyczno-proszkowe (dla materiałów ferromagnetycznych) lub metody penetracyjne, które ujawniają mikropęknięcia na powierzchni lub tuż pod nią, które mogłyby doprowadzić do katastrofalnej awarii wału.
Pomiary mikrometrem: Jak sprawdzić owalizację i stożkowatość czopów?
Precyzyjne pomiary mikrometryczne pozwalają na zmierzenie średnicy czopa w co najmniej dwóch wzajemnie prostopadłych płaszczyznach na jego długości. Porównanie tych pomiarów z wartościami nominalnymi podanymi przez producenta pozwala ocenić, czy czop zachował idealny kształt cylindryczny. Odchylenia od tej zasady, czyli owalizacja (różnica średnic w różnych płaszczyznach) i stożkowatość (różnica średnic na początku i końcu czopa), są krytyczne dla prawidłowego działania filmu olejowego i mogą prowadzić do nadmiernego zużycia panewek.
Paski pomiarowe Plastic Gauge: Najdokładniejszy sposób na sprawdzenie luzu na panewce
Plastic Gauge to cienkie, kolorowe paski wykonane ze specjalnego tworzywa sztucznego. Po umieszczeniu paska na czopie wału, a następnie zamontowaniu i dokręceniu panewki zgodnie z momentem obrotowym, tworzywo jest ściskane. Po demontażu panewki, szerokość zdeformowanego paska odpowiada luzowi pomiędzy czopem a panewką. Jest to niezwykle precyzyjna metoda, która pozwala na szybką i dokładną ocenę, czy luz mieści się w dopuszczalnych tolerancjach producenta.
Badania magnetyczne i penetracyjne: Wykrywanie niewidocznych pęknięć zmęczeniowych
Badania nieniszczące, takie jak metody magnetyczno-proszkowe czy penetracyjne, są stosowane do wykrywania defektów powierzchniowych i podpowierzchniowych, które są niewidoczne gołym okiem. Metoda magnetyczna wykorzystuje pole magnetyczne do uwidocznienia pęknięć w materiałach ferromagnetycznych, podczas gdy metoda penetracyjna używa barwnika do ujawnienia rys i pęknięć we wszystkich materiałach. Są to kluczowe badania po poważnych awariach, które mogą zapobiec montażowi wału z ukrytymi wadami, mogącymi prowadzić do jego pęknięcia w trakcie pracy.
Co mówią normy? Czyli jakie rysy na wale korbowym są dopuszczalne?
W kwestii dopuszczalnych uszkodzeń powierzchniowych wału korbowego, kluczowe jest zrozumienie, że nie istnieją uniwersalne normy pasujące do wszystkich silników. Każdy producent i każdy model silnika ma swoje własne, specyficzne wymagania dotyczące tolerancji i dopuszczalnych luzów. Dlatego też, najważniejszym źródłem informacji są zawsze dane serwisowe producenta (OEM) dla konkretnego silnika. Te dane znajdziemy w instrukcjach serwisowych, katalogach części lub specjalistycznych bazach danych. Ogólna zasada jest taka, że rysy, które nie są wyczuwalne pod paznokciem i nie powodują znaczących odchyleń geometrycznych czopów, mogą być uznane za dopuszczalne, zwłaszcza jeśli nie wpływają negatywnie na pomiar luzu panewkowego. Jednakże, głębokie rysy, wżery, odbarwienia termiczne, czy przekroczenie dopuszczalnej owalizacji lub stożkowatości, zazwyczaj dyskwalifikują wał z opcji prostego polerowania i wymagają szlifowania lub wymiany.
Dlaczego nie ma jednej uniwersalnej normy dla wszystkich silników?
Różnorodność konstrukcji silników, stosowanych materiałów, precyzji wykonania oraz przewidzianych obciążeń sprawia, że próba stworzenia jednej, uniwersalnej normy byłaby nie tylko niemożliwa, ale wręcz szkodliwa. Silniki sportowe mają inne wymagania niż te przeznaczone do spokojnej jazdy, a materiały użyte do produkcji wału korbowego mają różną wytrzymałość i charakterystykę pracy. Dlatego też, odwołanie się do specyfikacji producenta jest absolutnie niezbędne.
Gdzie szukać danych serwisowych (OEM) dla Twojego silnika?
Najpewniejszym źródłem informacji są oficjalne instrukcje serwisowe producenta pojazdu lub silnika. Często są one dostępne w autoryzowanych serwisach, można je również nabyć w formie drukowanej lub cyfrowej. Specjalistyczne bazy danych mechaników również zawierają cenne informacje techniczne. W ostateczności, warto skonsultować się z doświadczonym mechanikiem specjalizującym się w danej marce.
Ogólna zasada: Graniczne wartości, które dyskwalifikują wał przed polerowaniem
Jako ogólną wytyczną można przyjąć, że jeśli rysa jest wyczuwalna paznokciem, obecne są wżery, odbarwienia termiczne, lub jeśli pomiary mikrometryczne wykazują przekroczenie dopuszczalnych wartości owalizacji i stożkowatości (zgodnie z danymi OEM), wał korbowy prawdopodobnie nie nadaje się do samego polerowania. W takich przypadkach konieczne jest szlifowanie na wymiar naprawczy lub, w skrajnych przypadkach, wymiana wału.
Wał uszkodzony – co dalej? Przegląd opcji naprawczych
Gdy diagnoza potwierdzi uszkodzenia wału korbowego, stajemy przed wyborem dalszych działań. Najprostszym i najtańszym rozwiązaniem, stosowanym przy bardzo drobnych, powierzchownych zarysowaniach, jest polerowanie czopów. Celem polerowania jest jedynie wygładzenie powierzchni bez znaczącej zmiany jej wymiarów, co może pomóc w przywróceniu prawidłowego przepływu oleju. Jeśli jednak rysy są głębsze, konieczne staje się szlifowanie wału na wymiar naprawczy. Proces ten polega na usunięciu warstwy materiału z czopów głównych i korbowych, aby wyrównać powierzchnię i usunąć uszkodzenia. Wał jest wtedy szlifowany na tzw. wymiar naprawczy (np. -0.25 mm, -0.50 mm), co bezwzględnie wymaga zastosowania odpowiednio grubszych panewek, zwanych panewkami nadwymiarowymi. W sytuacjach, gdy uszkodzenia są zbyt głębokie, aby można je było usunąć przez szlifowanie, gdy wał jest pęknięty, skrzywiony, lub gdy przekroczono ostatni dostępny wymiar naprawczy, wał korbowy nadaje się już tylko na złom. Wtedy jedynym rozwiązaniem jest jego całkowita wymiana na nowy lub sprawdzony używany element.
Polerowanie czopów: Kiedy to wystarczające rozwiązanie?
Polerowanie jest metodą stosowaną wyłącznie w przypadku bardzo płytkich, powierzchownych rys, które nie naruszają struktury materiału i nie wpływają znacząco na geometrię czopa. Jego celem jest przywrócenie idealnej gładkości powierzchni, co jest kluczowe dla utrzymania ciągłości filmu olejowego. Nie jest to metoda naprawcza dla głębszych uszkodzeń.
Szlifowanie wału na wymiar naprawczy: Proces, koszty i dobór panewek nadwymiarowych

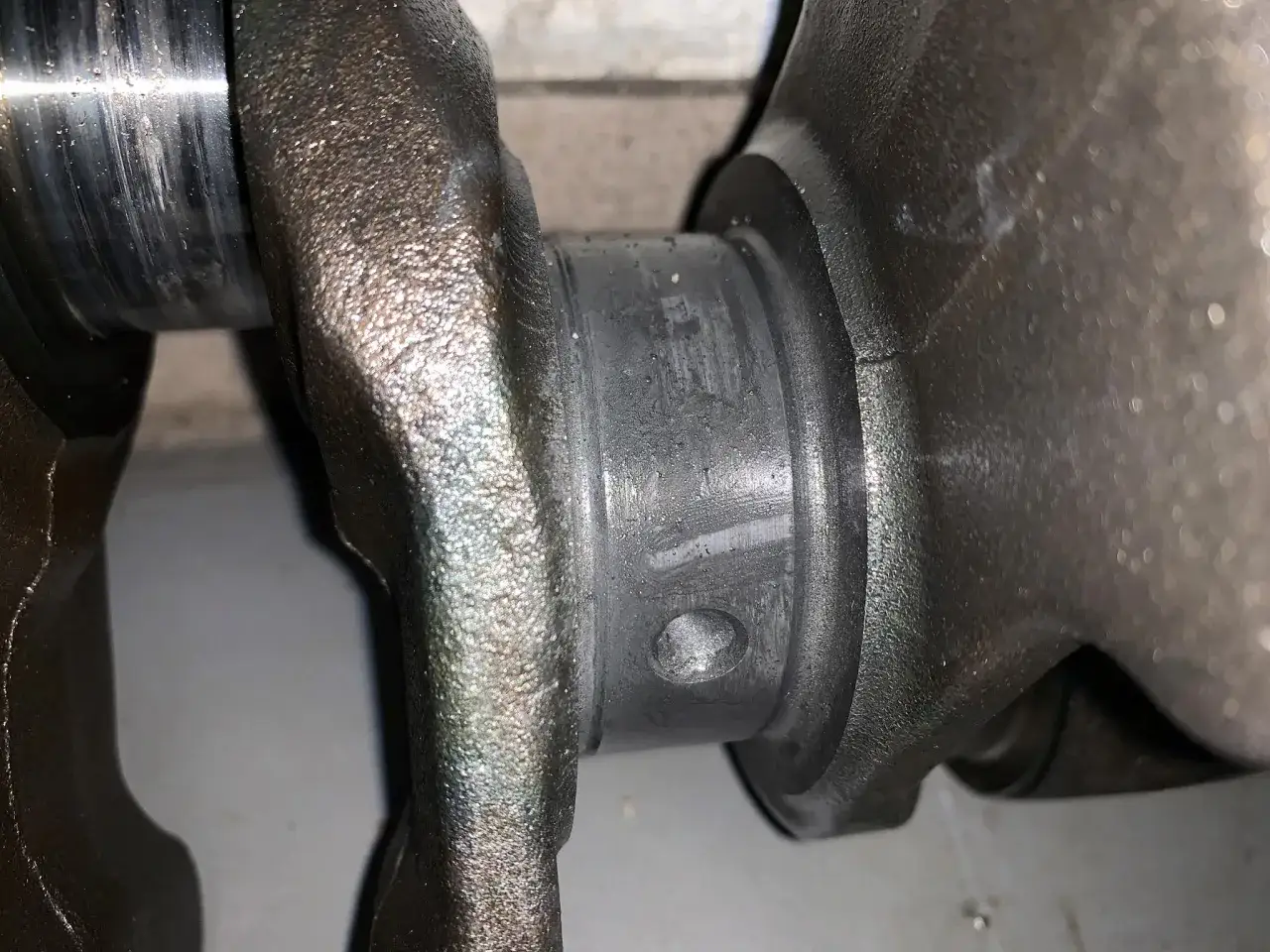

Szlifowanie to proces mechanicznej obróbki skrawaniem, polegający na usunięciu warstwy materiału z czopów wału korbowego. Jest to konieczne, gdy rysy są zbyt głębokie, aby można je było usunąć przez polerowanie. Po wyszlifowaniu wału na konkretny wymiar naprawczy (np. -0.25 mm, -0.50 mm), bezwzględnie należy zastosować panewki o odpowiednio większym wymiarze, czyli panewki nadwymiarowe. Ignorowanie tego kroku prowadzi do zbyt dużego luzu i szybkiej awarii silnika.
Kiedy wał korbowy nadaje się już tylko na złom? Ostateczna diagnoza
Istnieją sytuacje, w których naprawa wału korbowego jest po prostu niemożliwa lub nieopłacalna. Należą do nich: głębokie pęknięcia materiału, znaczne skrzywienie wału, uszkodzenia przekraczające ostatni dostępny wymiar naprawczy (np. po kilku szlifach), czy też sytuacje, gdy koszt profesjonalnej naprawy przekracza cenę zakupu nowego lub sprawnego używanego wału. W takich przypadkach najlepszym rozwiązaniem jest wymiana elementu.
Najczęstsze błędy przy ocenie wału, które prowadzą do kolejnej awarii
Niestety, nawet po przeprowadzeniu diagnostyki, w procesie naprawy silnika popełniane są błędy, które prowadzą do szybkiej, ponownej awarii. Jednym z najpoważniejszych jest montaż nowych panewek na wał, który posiada nawet niewielkie rysy. Nawet jeśli rysa nie jest wyczuwalna paznokciem, działa ona jak miniaturowy pilnik, który w bardzo krótkim czasie zniszczy nową, drogą panewkę, prowadząc do ponownego zatarcia silnika. Kolejnym krytycznym błędem jest pominięcie pomiaru osiowości bloku silnika po poważnym zatarciu. Silne przytarcia mogą spowodować deformację bloku, co skutkuje utratą współosiowości gniazd panewek głównych. Montaż wału w takim bloku prowadzi do jego nadmiernych naprężeń, szybkiego zużycia panewek i ryzyka kolejnej awarii. Wreszcie, kluczowe jest właściwe dobranie panewek po szlifowaniu wału. Zastosowanie panewek standardowych na wyszlifowany wał nadwymiarowy spowoduje zbyt duży luz, co jest równie szkodliwe jak brak luzu. Zawsze należy stosować panewki odpowiadające wymiarowi, na jaki został wyszlifowany wał, zgodnie z oznaczeniami na wale i opakowaniu panewek.
Montaż nowych panewek na porysowany wał: Prosta droga do katastrofy
Panewki wykonane są z miękkich materiałów, które mają za zadanie "dopasować się" do czopa wału i zapewnić odpowiedni luz smarny. Jednakże, nawet najmniejsza rysa na powierzchni czopa będzie działać jak narzędzie ścierne, które w ciągu kilkuset kilometrów pracy zniszczy powierzchnię nowej panewki, prowadząc do utraty ciśnienia oleju i ponownego zatarcia silnika.
Pominięcie pomiaru osiowości bloku po poważnym zatarciu

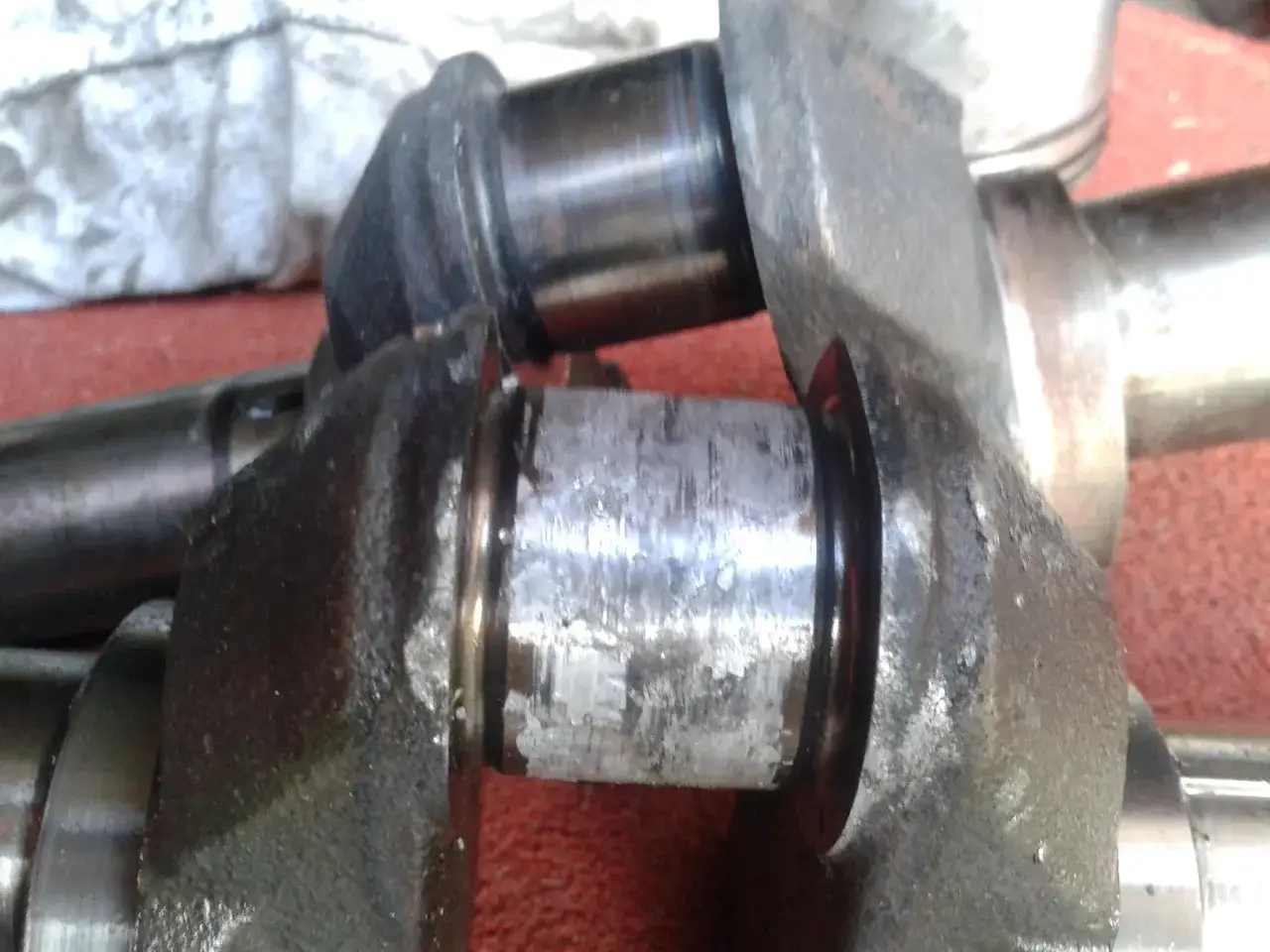

Silne zatarcie silnika, które często jest przyczyną uszkodzenia wału korbowego, może prowadzić do deformacji termicznych lub mechanicznych bloku silnika. Utrata osiowości gniazd panewek głównych powoduje, że wał korbowy pracuje w nienaturalnej pozycji, poddawany jest nadmiernym naprężeniom, co prowadzi do szybkiego zużycia panewek i ryzyka pęknięcia wału.
Przeczytaj również: Mazda 6 jaki silnik wybrać, aby uniknąć wysokiego zużycia paliwa?
Niewłaściwy dobór panewek po szlifie: Jak uniknąć błędu i zniszczenia silnika?
Po szlifowaniu wału korbowego na wymiar naprawczy, absolutnie kluczowe jest zastosowanie panewek nadwymiarowych, które odpowiadają nowemu wymiarowi czopów. Błąd w doborze, np. zastosowanie panewek standardowych, doprowadzi do zbyt dużego luzu, co uniemożliwi prawidłowe uformowanie się filmu olejowego i szybko zniszczy silnik. Zawsze należy kierować się oznaczeniami wymiarowymi na wyszlifowanym wale i dobierać panewki zgodnie z tymi informacjami.
