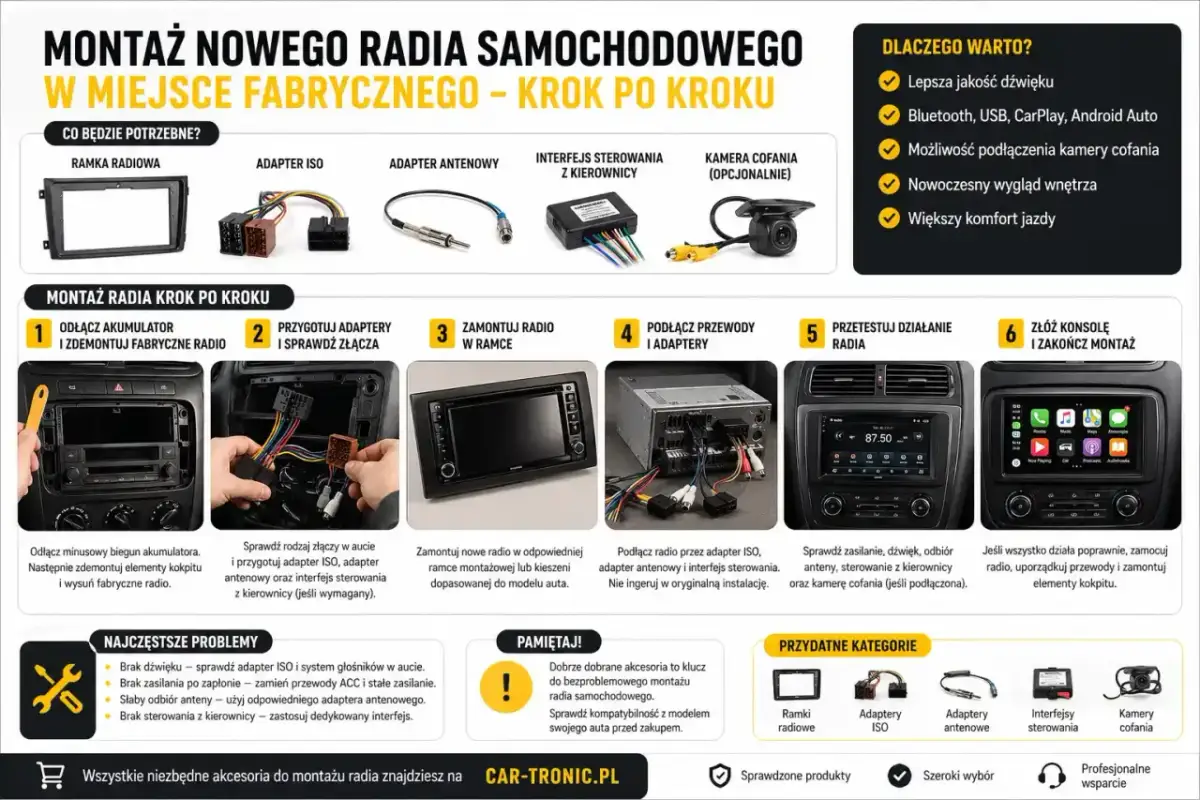

Samodzielny montaż kamery cofania: Schemat i poradnik krok po kroku

Samodzielny montaż kamery cofania to inwestycja, która znacząco podnosi komfort i bezpieczeństwo użytkowania pojazdu. Wbrew pozorom, proces ten jest dziś bardziej dostępny niż kiedykolwiek wcześniej, a dzięki temu kompleksowemu poradnikowi, nawet osoby bez doświadczenia w elektronice samochodowej będą w stanie samodzielnie zainstalować to przydatne urządzenie. Zrozumienie podstawowych zasad i postępowanie krok po kroku pozwoli uniknąć błędów i cieszyć się nowymi możliwościami parkowania.

Dlaczego samodzielny montaż kamery cofania jest dziś prostszy niż myślisz?

W dzisiejszych czasach kamera cofania to już nie luksus, a standardowe wyposażenie wielu nowych pojazdów, które znacząco wpływa na bezpieczeństwo i wygodę. Jednak nawet jeśli Twój samochód nie posiada jej fabrycznie, samodzielny montaż jest w Twoim zasięgu. Ten poradnik został stworzony po to, by rozwiać wszelkie wątpliwości i pokazać, że instalacja kamery cofania nie musi być skomplikowana. Przygotuj się na podróż, która zakończy się zwiększeniem Twojej pewności siebie za kierownicą.

Koniec z parkowaniem "na czuja" – poznaj korzyści z posiadania kamery

Posiadanie kamery cofania to szereg wymiernych korzyści, które odczujesz każdego dnia:

• Zwiększone bezpieczeństwo: Kamera pozwala dostrzec przeszkody, których nie widać w lusterkach dzieci bawiące się za samochodem, niskie słupki, zwierzęta czy inne pojazdy. To realna ochrona przed niechcianymi kolizjami i wypadkami.
• Ułatwione parkowanie: Parkowanie równoległe w ciasnych miejscach czy manewrowanie na zatłoczonych parkingach staje się znacznie prostsze i szybsze. Widzisz dokładnie, ile miejsca Ci zostało.
• Ochrona pojazdu: Unikniesz kosztownych uszkodzeń zderzaka czy innych elementów pojazdu, które często zdarzają się podczas cofania "na czuja".
• Ogólny komfort użytkowania: Po prostu czujesz się pewniej, wiedząc, że masz pełną kontrolę nad tym, co dzieje się za Twoim samochodem.

Narzędzia i materiały, które będą Ci potrzebne do instalacji

Zanim rozpoczniesz montaż, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Oto lista, która pomoże Ci się przygotować:

• Podstawowe narzędzia warsztatowe: zestaw śrubokrętów (płaskich i krzyżakowych), klucze nasadowe lub płaskie, ściągacze do tapicerki (plastikowe, aby nie uszkodzić plastików), kombinerki, obcinaczki do przewodów.
• Miernik uniwersalny (multimetr) lub próbówka: Niezbędne do identyfikacji przewodów pod napięciem i sprawdzenia połączeń.
• Materiały do izolacji elektrycznej: taśma izolacyjna dobrej jakości, opaski zaciskowe (trytytki) do zabezpieczenia przewodów, ewentualnie koszulki termokurczliwe dla trwalszych połączeń.
• Wiertło: Jeśli montujesz kamerę uniwersalną wymagającą wywiercenia otworu w zderzaku lub klapie bagażnika.
• Filtr przeciwzakłóceniowy lub przekaźnik: Często potrzebne w nowszych samochodach do eliminacji zakłóceń obrazu.

Zrozumieć schemat, czyli klucz do sukcesu: Anatomia instalacji kamery cofania

Kluczem do prawidłowego i bezproblemowego montażu kamery cofania jest zrozumienie podstawowych schematów elektrycznych i funkcji poszczególnych przewodów. W tej sekcji rozłożymy na czynniki pierwsze, co oznaczają poszczególne kable i jak je połączyć, aby system działał niezawodnie.

Identyfikacja przewodów: Co oznaczają kolory kabli w Twoim zestawie?

Każdy zestaw kamery cofania, niezależnie od producenta, zazwyczaj posługuje się podobnym kodowaniem kolorów przewodów. Poznanie ich znaczenia jest absolutnie fundamentalne:

• Przewód zasilający (+): Najczęściej jest to przewód w kolorze czerwonym. Odpowiada za dostarczenie napięcia do kamery.
• Przewód masowy (-): Zazwyczaj w kolorze czarnym. Służy do połączenia z masą pojazdu.
• Przewód wideo: Sygnał wideo jest przesyłany przez kabel zakończony żółtym wtykiem RCA (tzw. "chinch").
• Przewód wzbudzający (trigger wire): Jest to zazwyczaj cienki przewód, często w kolorze niebieskim lub czerwono-białym, który wychodzi z tej samej wiązki co kabel wideo. Jego zadaniem jest wysłanie sygnału do radia lub monitora, aby ten automatycznie przełączył się na obraz z kamery.

Schemat podstawowy: Podłączenie zasilania do lampy biegu wstecznego krok po kroku

Najbardziej uniwersalnym i popularnym sposobem zasilania kamery jest wykorzystanie instalacji światła cofania. Oto jak to zrobić:

1. Zlokalizuj lampę biegu wstecznego: Zazwyczaj znajduje się ona w tylnej części pojazdu.
2. Zidentyfikuj przewód zasilający (+): Po demontażu lampy lub uzyskaniu dostępu do jej okablowania, użyj miernika lub próbówki, aby znaleźć przewód, który po wrzuceniu biegu wstecznego otrzymuje napięcie.
3. Podłącz przewód zasilający kamery: Przewód czerwony z zestawu kamery należy połączyć z zidentyfikowanym przewodem dodatnim (+) lampy cofania. Najbezpieczniej jest użyć do tego celu dedykowanych szybkozłączek lub lutowania z odpowiednią izolacją.
4. Podłącz przewód masowy kamery: Cienki czarny przewód z zestawu kamery należy podłączyć do masy pojazdu. Może to być istniejący punkt masowy (np. śruba mocująca elementy do karoserii) lub specjalnie przygotowane miejsce.

Dzięki takiemu podłączeniu, kamera będzie zasilana wyłącznie podczas cofania, co jest rozwiązaniem energooszczędnym i praktycznym.

Schemat dla radia 2DIN / Android: Jak podłączyć wzbudzanie i sygnał wideo?

W przypadku montażu kamery z radiem samochodowym, zwłaszcza popularnymi jednostkami 2DIN lub z systemem Android, kluczowe jest prawidłowe podłączenie dwóch elementów:

• Przewód wideo (RCA): Żółty wtyk RCA należy podłączyć do odpowiedniego wejścia w radiu. Zazwyczaj jest ono oznaczone jako "CAM IN", "REAR VIEW" lub "BACK SIGHT VIDEO IN".
• Przewód wzbudzający (trigger wire): To właśnie ten cienki przewód odpowiada za automatyczne przełączanie ekranu radia na obraz z kamery po wrzuceniu biegu wstecznego. Należy go podłączyć do przewodu oznaczonego jako "REVERSE", "BACK" lub podobnie w wiązce zasilającej radia. W przypadku niektórych nowszych systemów radiowych, zwłaszcza tych z obsługą magistrali CAN-BUS, ten przewód może być zbędny lub wymagać innego podejścia, ale w większości przypadków jest to standardowe podłączenie.

Schemat dla dedykowanego monitora LCD: Niezależne zasilanie zestawu

Jeśli używasz dedykowanego monitora LCD do wyświetlania obrazu z kamery, schemat podłączenia jest nieco inny. Monitor zazwyczaj posiada własne źródło zasilania, które może być podłączone do instalacji zapalniczki lub stałego zasilania po stacyjce. Jednak sama kamera cofania nadal powinna być zasilana z lampy biegu wstecznego, aby aktywować się tylko podczas manewru cofania. Przewód wideo (RCA) z kamery łączymy bezpośrednio z wejściem wideo w monitorze.

Montaż kamery krok po kroku: Od tyłu pojazdu aż po deskę rozdzielczą

Po zrozumieniu elektrycznych aspektów instalacji, przyszedł czas na fizyczny montaż kamery i przeprowadzenie przewodów. Prawidłowe umiejscowienie kamery i estetyczne ukrycie kabli to równie ważne etapy, co samo podłączenie elektryczne.

Wybór idealnego miejsca: Gdzie zamontować kamerę, by widzieć najwięcej?

Lokalizacja kamery ma kluczowe znaczenie dla jej użyteczności. Rozważając różne opcje, warto wziąć pod uwagę:

• Kamery w ramce tablicy rejestracyjnej: To najprostsze rozwiązanie, które nie wymaga wiercenia. Kamera jest zintegrowana z ramką, a jej pole widzenia jest zazwyczaj optymalne do obserwacji przestrzeni bezpośrednio za pojazdem.
• Kamery uniwersalne (np. wpuszczane): Pozwalają na większą swobodę w wyborze miejsca, np. w zderzaku lub klapie bagażnika. Wymagają jednak precyzyjnego wywiercenia otworu i odpowiedniego uszczelnienia.
• Kamery dedykowane: Zazwyczaj montowane w miejscu fabrycznej lampki oświetlenia tablicy rejestracyjnej, co zapewnia estetyczny wygląd i dobre pole widzenia.

Optymalne miejsce to zazwyczaj środek tyłu pojazdu, jak najbliżej tablicy rejestracyjnej. Pozwala to na uzyskanie najszerszego i najbardziej użytecznego obrazu.

Metoda 1: Instalacja kamery w ramce tablicy rejestracyjnej – najłatwiejsza opcja

Jeśli wybrałeś kamerę zintegrowaną z ramką tablicy rejestracyjnej, proces montażu jest niezwykle prosty:

1. Demontaż starej ramki: Odkręć śruby mocujące obecną ramkę tablicy rejestracyjnej.
2. Zamontuj nową ramkę: Umieść ramkę z wbudowaną kamerą i przykręć ją.
3. Poprowadź przewody: Przewody zasilające i wideo z ramki należy przeprowadzić przez istniejące otwory w klapie bagażnika lub zderzaku, aby dostać się do wnętrza pojazdu. Czasem konieczne jest delikatne rozwiercenie otworu na gumową przelotkę.
4. Podłącz przewody: Poprowadź przewody do miejsca montażu radia lub monitora, postępując zgodnie z instrukcjami z poprzednich sekcji.

Metoda 2: Montaż kamery uniwersalnej w zderzaku lub klapie bagażnika

Montaż kamery uniwersalnej wymaga nieco więcej pracy, ale daje większą elastyczność:

1. Wybierz miejsce: Zdecyduj, gdzie chcesz zamontować kamerę w zderzaku (często w miejscu na czujnik parkowania) lub w klapie bagażnika.
2. Wywierć otwór: Użyj odpowiedniego wiertła, aby wykonać otwór montażowy dla kamery. Pamiętaj o precyzji i zabezpieczeniu miejsca wiercenia przed korozją (np. podkładem antykorozyjnym).
3. Zamontuj kamerę: Zamocuj kamerę w otworze, upewniając się, że jest stabilna i dobrze uszczelniona.
4. Poprowadź przewody: Przewody kamery przeprowadź do wnętrza pojazdu, wykorzystując gumowe przelotki lub istniejące otwory.
5. Podłącz przewody: Połącz przewody zgodnie ze schematem elektrycznym, prowadząc je do radia lub monitora.

Jak bezpiecznie przeprowadzić przewody przez wnętrze samochodu?

Poprowadzenie przewodów od tyłu pojazdu do deski rozdzielczej wymaga ostrożności i estetyki:

• Wykorzystaj istniejące kanały: Wiele samochodów posiada fabryczne kanały kablowe pod dywanikami, w progach lub podsufitce.
• Prowadź pod tapicerką: Delikatnie podważając elementy tapicerki (np. słupki, listwy progowe), możesz ukryć przewody, co zapewni estetyczny wygląd.
• Unikaj ruchomych części: Upewnij się, że przewody nie będą ocierać o ruchome elementy, takie jak szyny foteli czy mechanizm otwierania bagażnika.
• Zabezpiecz kable: Użyj opasek zaciskowych, aby przymocować przewody do stałych elementów i zapobiec ich przesuwaniu się.
• Ostrożność przy demontażu: Elementy wykończenia wnętrza mogą być kruche. Demontuj je powoli i ostrożnie, najlepiej używając plastikowych narzędzi.

Podłączenie elektryczne bez tajemnic: Praktyczny przewodnik

Precyzyjne podłączenie elektryczne to serce całej instalacji. W tej sekcji skupimy się na praktycznych aspektach podłączania przewodów, aby zapewnić niezawodne działanie systemu.

Lokalizowanie i wpinanie się w przewody lampy cofania – jak to zrobić dobrze?

Znalezienie właściwego przewodu zasilającego lampę cofania jest kluczowe. Oto jak to zrobić:

• Sprawdź schemat pojazdu: Jeśli masz dostęp do schematu elektrycznego swojego samochodu, będzie to najszybsza metoda.
• Użyj miernika/próbówki: Po wrzuceniu biegu wstecznego, dotknij sondą miernika lub próbówki poszczególnych przewodów przy lampie cofania. Przewód, na którym pojawi się napięcie, jest tym właściwym.
• Bezpieczne połączenie: Aby połączyć przewód zasilający kamery, użyj szybkozłączek, które nie wymagają przecięcia oryginalnego przewodu, lub wykonaj lutowanie z odpowiednią izolacją. Unikaj prowizorycznych połączeń, które mogą prowadzić do zwarcia lub utraty sygnału.

Podłączenie masy (minus) – znajdź pewny punkt w karoserii

Prawidłowe podłączenie masy jest równie ważne, jak podłączenie plusa. Szukaj:

• Istniejących punktów masowych: W karoserii pojazdu znajduje się wiele śrub mocujących różne elementy do metalowej konstrukcji. Wybierz jedną z nich, upewniając się, że zapewnia dobry kontakt.
• Przygotowanie powierzchni: Jeśli nie możesz znaleźć gotowego punktu, możesz przygotować miejsce, zeszlifowując niewielki fragment lakieru do gołego metalu i tam przykręcić przewód masowy kamery.

Solidne połączenie masowe gwarantuje stabilną pracę kamery i zapobiega problemom z obrazem.

Finalne podłączenie do radia lub monitora: Gniazda "CAM IN" i "REVERSE"

Ostatnim etapem jest podłączenie do jednostki głównej:

• Kabel wideo (RCA): Podłącz żółty wtyk RCA do odpowiedniego gniazda w radiu lub monitorze, zazwyczaj oznaczonego jako "CAM IN" lub podobnie.
• Przewód wzbudzający (trigger): Podłącz cienki przewód wzbudzający do odpowiedniego zacisku w radiu, zazwyczaj oznaczonego jako "REVERSE" lub "BACK". To właśnie ten przewód informuje radio, kiedy ma przełączyć się na obraz z kamery.

Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.

Najczęstsze problemy i ich rozwiązania: Twój niezbędnik instalatora

Nawet przy starannym montażu, czasami pojawiają się problemy. Nie martw się większość z nich ma proste i skuteczne rozwiązania. Ta sekcja pomoże Ci szybko zdiagnozować i naprawić typowe usterki.

Obraz "śnieży" lub skacze po odpaleniu silnika? Winna może być magistrala CAN-BUS

Jeśli po uruchomieniu silnika obraz z kamery zaczyna "śnieżyć", pojawiają się na nim pasy lub obraz migocze, przyczyną może być zakłócenie generowane przez systemy elektroniczne samochodu, zwłaszcza w nowszych pojazdach wyposażonych w magistralę CAN-BUS. System ten wysyła impulsy elektryczne do sprawdzania stanu żarówek, co może wpływać na stabilność zasilania kamery.

Rozwiązanie problemu z zakłóceniami: Kiedy i jak zastosować filtr lub przekaźnik?

Istnieją dwa główne sposoby na rozwiązanie problemu zakłóceń:

• Filtr przeciwzakłóceniowy (kondensator): Jest to małe urządzenie, które podłącza się na linii zasilania kamery. Działa jak stabilizator napięcia, wygładzając ewentualne impulsy i zakłócenia. Jest to zazwyczaj najprostsze rozwiązanie.
• Przekaźnik: Bardziej zaawansowane rozwiązanie polega na zasilaniu kamery bezpośrednio z akumulatora (poprzez bezpiecznik), a sygnał z lampy cofania służy jedynie do wzbudzenia przekaźnika. Dzięki temu kamera otrzymuje stabilne i czyste zasilanie, niezależne od instalacji lampy cofania. To rozwiązanie jest szczególnie polecane w autach z mocno obciążoną instalacją elektryczną.

Wybór między filtrem a przekaźnikiem zależy od stopnia zakłóceń i specyfiki instalacji Twojego samochodu.

Brak sygnału na monitorze – co sprawdzić w pierwszej kolejności?

Jeśli na monitorze lub radiu nie pojawia się żaden obraz, wykonaj następujące kroki:

• Sprawdź masę: Upewnij się, że przewód masowy kamery jest prawidłowo i pewnie podłączony do karoserii.
• Zweryfikuj zasilanie: Sprawdź miernikiem, czy do kamery dociera napięcie (po wrzuceniu biegu wstecznego).
• Kabel wideo: Upewnij się, że wtyk RCA jest prawidłowo wpięty w gniazdo "CAM IN" radia/monitora. Czasem może być konieczne sprawdzenie ciągłości samego kabla.
• Przewód wzbudzający: Sprawdź, czy przewód wzbudzający jest prawidłowo podłączony do radia/monitora.
• Sama kamera: W ostateczności, problem może leżeć po stronie uszkodzonej kamery.

Obraz jest odwrócony lub linie pomocnicze są podwójne? Sprawdź ustawienia w radiu

Jeśli obraz z kamery jest odwrócony (widzisz wszystko jakbyś patrzył w lustro) lub linie pomocnicze są nieprawidłowe, zazwyczaj nie jest to problem z instalacją, a z ustawieniami urządzenia wyświetlającego:

• Opcje w menu radia/monitora: Większość nowoczesnych jednostek multimedialnych posiada w swoim menu opcje dotyczące kamery cofania. Poszukaj funkcji takich jak "Mirror", "Flip" (do odwracania obrazu) lub "Parking Lines" (do włączania/wyłączania i konfiguracji linii pomocniczych).
• Dostosuj ustawienia: Zmień odpowiednie opcje w menu, aby uzyskać prawidłowy obraz i linie pomocnicze.

Ostatni krok: Testowanie i regulacja kamery dla idealnego widoku

Gratulacje! Prawie dotarłeś do końca. Teraz najważniejsze jest dokładne przetestowanie całego systemu i precyzyjne ustawienie kamery, aby zapewnić sobie maksymalne bezpieczeństwo i komfort.

Jak sprawdzić poprawność działania całego systemu?

Przeprowadź dokładną weryfikację:

• Automatyczne włączanie: Wrzuć bieg wsteczny i sprawdź, czy kamera automatycznie się aktywuje, a obraz pojawia się na ekranie.
• Jakość obrazu: Oceń stabilność obrazu. Czy nie ma zakłóceń, pasów, migotania?
• Widoczność: Sprawdź, jak wygląda obraz w różnych warunkach oświetleniowych w dzień i po zmroku.
• Linie pomocnicze: Jeśli Twoja kamera lub radio wyświetla linie pomocnicze, upewnij się, że są one czytelne i pomocne w ocenie odległości.
• Testowe manewry: Wykonaj kilka próbnych manewrów parkowania, aby upewnić się, że widzisz wszystko, co potrzebujesz.

Przeczytaj również: Gdzie jest gaz hamulec i sprzęgło w samochodzie? Oto odpowiedzi!

Ustawienie optymalnego kąta widzenia kamery

Prawidłowe ustawienie kąta widzenia kamery jest kluczowe dla jej funkcjonalności:

• Perspektywa kierowcy: Najlepiej, jeśli podczas ustawiania kąta, druga osoba siedzi w samochodzie i ocenia widok z perspektywy kierowcy.
• Szerokość i zasięg: Kamera powinna pokazywać wystarczająco dużo przestrzeni za pojazdem, abyś mógł bezpiecznie manewrować. Zwróć uwagę, aby nie widzieć zbyt dużo zderzaka (tracisz wtedy perspektywę odległości od przeszkód), ale też nie za mało.
• Linie pomocnicze: Jeśli korzystasz z linii pomocniczych, upewnij się, że są one skalibrowane poprawnie i pomagają w ocenie odległości.

Poświęć chwilę na precyzyjne ustawienie kamery to zaprocentuje bezpieczeństwem każdego dnia.
