Zrozumienie schematu cewki zapłonowej to fundament dla każdego, kto chce dogłębnie poznać działanie układu zapłonowego swojego pojazdu. Niezależnie od tego, czy jesteś entuzjastą motoryzacji, uczniem szkoły technicznej, czy doświadczonym mechanikiem, umiejętność interpretacji tych schematów jest nieoceniona. Pozwala ona nie tylko na prawidłowe podłączenie komponentów, ale przede wszystkim na skuteczną diagnostykę i szybkie usuwanie usterek, zanim przerodzą się one w poważniejsze problemy.
Jako mechanik z wieloletnim doświadczeniem, wielokrotnie przekonałem się, jak kluczowa jest ta wiedza. Często proste objawy, takie jak nierówna praca silnika czy wypadanie zapłonów, mogą mieć swoje źródło w problemach z cewką zapłonową. Bez znajomości schematu, diagnoza staje się błądzeniem po omacku. Dlatego postanowiłem przygotować ten kompleksowy przewodnik, który rozwieje wszelkie wątpliwości związane ze schematami cewek zapłonowych.
Dlaczego zrozumienie schematu cewki zapłonowej jest niezbędne dla Twojego auta?
Znajomość schematów cewek zapłonowych to nie tylko wiedza teoretyczna, ale przede wszystkim praktyczne narzędzie, które pozwala na efektywniejszą pracę przy samochodzie. Dla amatorów-majsterkowiczów oznacza to możliwość samodzielnego diagnozowania i naprawiania drobnych usterek, co przekłada się na oszczędność pieniędzy i satysfakcję z własnych umiejętności. Uczniowie szkół technicznych dzięki temu mogą lepiej zrozumieć zasady działania układów zapłonowych, co ułatwia naukę i przygotowanie do egzaminów zawodowych. Z kolei doświadczeni mechanicy zyskują pewność, że identyfikują problemy precyzyjnie i szybko, minimalizując czas poświęcony na diagnostykę.
Schemat cewki zapłonowej jest jak mapa drogowa dla prądu elektrycznego w układzie zapłonowym. Pozwala zlokalizować kluczowe punkty połączeń, zrozumieć przepływ energii i zidentyfikować potencjalne słabe punkty. Dzięki temu możemy uniknąć błędów, które mogłyby prowadzić do uszkodzenia innych, droższych podzespołów, takich jak moduł zapłonowy czy jednostka sterująca silnika (ECU).
Od teorii do praktyki: co mówi schemat i jak go wykorzystać w garażu?
Teoretyczna wiedza zawarta w schemacie nabiera realnego znaczenia, gdy przełożymy ją na praktyczne działania w garażu. Schemat jest nieoceniony przy lokalizowaniu odpowiednich pinów we wtyczce cewki, do których należy podłączyć przewody pomiarowe multimetru lub oscyloskopu. Pozwala zrozumieć, jak prąd płynie przez uzwojenia, gdzie znajduje się punkt masy, a gdzie sygnał sterujący pochodzi z komputera silnika. W praktyce, schemat staje się przewodnikiem, który pokazuje, jak bezpiecznie i poprawnie przeprowadzić pomiary, unikając przy tym zwarć czy uszkodzenia delikatnej elektroniki.
Wyobraźmy sobie sytuację, w której silnik zaczyna pracować nierówno. Zamiast od razu wymieniać podejrzane części, sięgamy po schemat. Szybko lokalizujemy piny zasilania i masy. Jeśli zasilanie jest obecne, a masa prawidłowa, wiemy, że problem prawdopodobnie leży gdzie indziej być może w samym uzwojeniu cewki, sygnale sterującym, czy nawet w świecy zapłonowej. Schemat pozwala nam zawęzić pole poszukiwań i działać metodycznie.
Jak schemat pomaga zdiagnozować problemy z zapłonem, zanim będzie za późno?
Schemat cewki zapłonowej jest potężnym narzędziem diagnostycznym, które pozwala wyprzedzić potencjalne awarie. Dzięki niemu możemy szybko zidentyfikować nieprawidłowości w kluczowych obszarach: zasilaniu, masie czy sterowaniu. Na przykład, jeśli na schemacie widzimy, że pin "15" powinien być pod napięciem po przekręceniu kluczyka, a po pomiarze okazuje się, że go tam nie ma, od razu wiemy, gdzie szukać problemu czy to bezpiecznik, przekaźnik, czy uszkodzone okablowanie. Podobnie, jeśli masa jest niestabilna, może to powodować zakłócenia w pracy cewki, prowadząc do wypadania zapłonów i nierównej pracy silnika.
Objawy takie jak utrata mocy, zwiększone zużycie paliwa, czy trudności z uruchomieniem silnika mogą być sygnałem ostrzegawczym. Schemat pozwala powiązać te symptomy z konkretnymi elementami układu zapłonowego. Na przykład, jeśli podejrzewamy uszkodzenie cewki, schemat wskaże nam, które piny należy sprawdzić pod kątem rezystancji uzwojeń, co jest kluczowym testem diagnostycznym. Szybka reakcja oparta na wiedzy ze schematu może zapobiec poważniejszym uszkodzeniom i kosztownym naprawom.
Fundamenty działania: Jak cewka zapłonowa tworzy iskrę? Podstawowy schemat ideowy
Cewka zapłonowa to serce układu zapłonowego, działające na zasadzie transformatora. Jej głównym zadaniem jest przekształcenie niskiego napięcia z akumulatora (zazwyczaj 12V) w wysokie napięcie rzędu kilkudziesięciu tysięcy woltów. To właśnie to wysokie napięcie jest niezbędne do przeskoczenia iskry na elektrodach świecy zapłonowej, inicjując spalanie mieszanki paliwowo-powietrznej w cylindrze silnika. Podstawowa budowa cewki obejmuje rdzeń wykonany z materiału ferromagnetycznego, który wzmacnia pole magnetyczne, oraz dwa kluczowe uzwojenia: pierwotne i wtórne.
Uzwojenie pierwotne składa się z kilkuset zwojów grubszego drutu miedzianego. To przez nie płynie prąd zasilający. Uzwojenie wtórne, nawinięte na tym samym rdzeniu, posiada znacznie więcej zwojów od kilkunastu do nawet kilkudziesięciu tysięcy i jest wykonane z cieńszego drutu. Ta dysproporcja w liczbie zwojów jest kluczowa dla procesu transformacji napięcia.
Transformator w miniaturze: rola uzwojenia pierwotnego i wtórnego
Proces generowania iskry rozpoczyna się w uzwojeniu pierwotnym. Gdy przez kilkaset zwojów grubego drutu płynie prąd o niskim napięciu, wokół rdzenia cewki powstaje pole magnetyczne. To właśnie to pole jest nośnikiem energii. Następnie, w uzwojeniu wtórnym, które ma znacznie więcej zwojów, następuje kluczowy proces indukcji. Kiedy przepływ prądu w uzwojeniu pierwotnym zostaje gwałtownie przerwany, pole magnetyczne, które wcześniej się nagromadziło, zaczyna szybko zanikać. Zgodnie z prawami indukcji elektromagnetycznej, ten szybko zmieniający się strumień magnetyczny indukuje w uzwojeniu wtórnym bardzo wysokie napięcie. Im więcej zwojów w uzwojeniu wtórnym, tym wyższe napięcie można uzyskać stąd różnica w liczbie zwojów między obiema cewkami.
Grubość drutu w uzwojeniu pierwotnym jest większa, ponieważ musi ono przewodzić stosunkowo duży prąd bez nadmiernego nagrzewania. Z kolei cieńszy drut w uzwojeniu wtórnym jest wystarczający, ponieważ płynie przez niego prąd o znacznie niższej natężeniu, ale za to pod bardzo wysokim napięciem. Ta precyzyjna konstrukcja sprawia, że cewka zapłonowa działa jak efektywny transformator.
Kluczowy moment: jak przerwanie obwodu generuje wysokie napięcie?
Sednem działania cewki zapłonowej jest moment gwałtownego przerwania obwodu prądu w uzwojeniu pierwotnym. W nowoczesnych układach zapłonowych za ten proces odpowiada elektroniczny moduł zapłonowy lub bezpośrednio jednostka sterująca silnika (ECU). Kiedy sygnał sterujący z ECU nakazuje przerwanie przepływu prądu przez uzwojenie pierwotne, dzieje się coś niezwykłego. Pole magnetyczne, które zostało zgromadzone w rdzeniu cewki, musi gdzieś tę energię oddać. Ponieważ ścieżka prądu pierwotnego jest nagle zamknięta, energia ta zostaje skierowana do uzwojenia wtórnego.
Szybkie załamanie pola magnetycznego indukuje w uzwojeniu wtórnym napięcie o wartości nawet kilkudziesięciu tysięcy woltów. To właśnie to napięcie jest w stanie pokonać opór powietrza między elektrodami świecy zapłonowej, tworząc iskrę. Bez tego nagłego przerwania obwodu, pole magnetyczne narastałoby stopniowo, a napięcie indukowane w uzwojeniu wtórnym byłoby zbyt niskie, aby wywołać iskrę. Dlatego precyzyjne sterowanie tym momentem jest absolutnie kluczowe dla prawidłowego działania silnika.
Uniwersalne oznaczenia na schematach: co oznaczają symbole +, -, 1, 15 i 4?
Podczas analizy schematów cewek zapłonowych, kluczowe jest zrozumienie powszechnie stosowanych oznaczeń pinów. Pozwalają one na szybką identyfikację funkcji poszczególnych złączy. Najczęściej spotykane oznaczenia to:
- + (B+) / 15: Ten symbol zazwyczaj oznacza zasilanie cewki. Jest to napięcie +12V dostarczane z akumulatora, które jest aktywne po przekręceniu kluczyka w stacyjce. W niektórych schematach można spotkać oznaczenie "B+" (Battery Plus) lub "15" (numer punktu w instalacji elektrycznej pojazdu).
- - / 1: To oznaczenie jest bardziej złożone. Może oznaczać masę (GND), która jest niezbędna do zamknięcia obwodu elektrycznego. W starszych układach z przerywaczem lub w prostszych modułach zapłonowych, ten pin odbiera sygnał z przerywacza lub modułu zapłonowego, który fizycznie przerywa obwód pierwotny, inicjując wygenerowanie iskry. W nowszych systemach może to być sygnał sterujący z ECU.
- 4: Ten symbol zazwyczaj wskazuje wyjście wysokiego napięcia. Jest to terminal, do którego podłączony jest przewód wysokiego napięcia prowadzący do świecy zapłonowej (w przypadku cewek jednobiegunowych i dwubiegunowych) lub bezpośrednio do cewki COP.
Pamiętaj, że oznaczenia mogą się nieznacznie różnić w zależności od producenta i modelu pojazdu, dlatego zawsze warto odwołać się do specyficznego schematu dla danego samochodu.
Przewodnik po typach cewek zapłonowych i ich schematach
Świat motoryzacji ewoluował, a wraz z nim technologia cewek zapłonowych. Od prostych, jednobiegunowych konstrukcji po zaawansowane, indywidualne moduły każdy typ ma swoją specyfikę, która znajduje odzwierciedlenie w schemacie podłączenia. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnostyki i serwisu.
W dalszej części artykułu przyjrzymy się bliżej najpopularniejszym typom cewek, analizując ich budowę, zastosowanie oraz to, jak ich schematy różnią się od siebie. Pozwoli to na lepsze zrozumienie, z jakim rodzajem cewki mamy do czynienia i jak należy interpretować jej schemat.

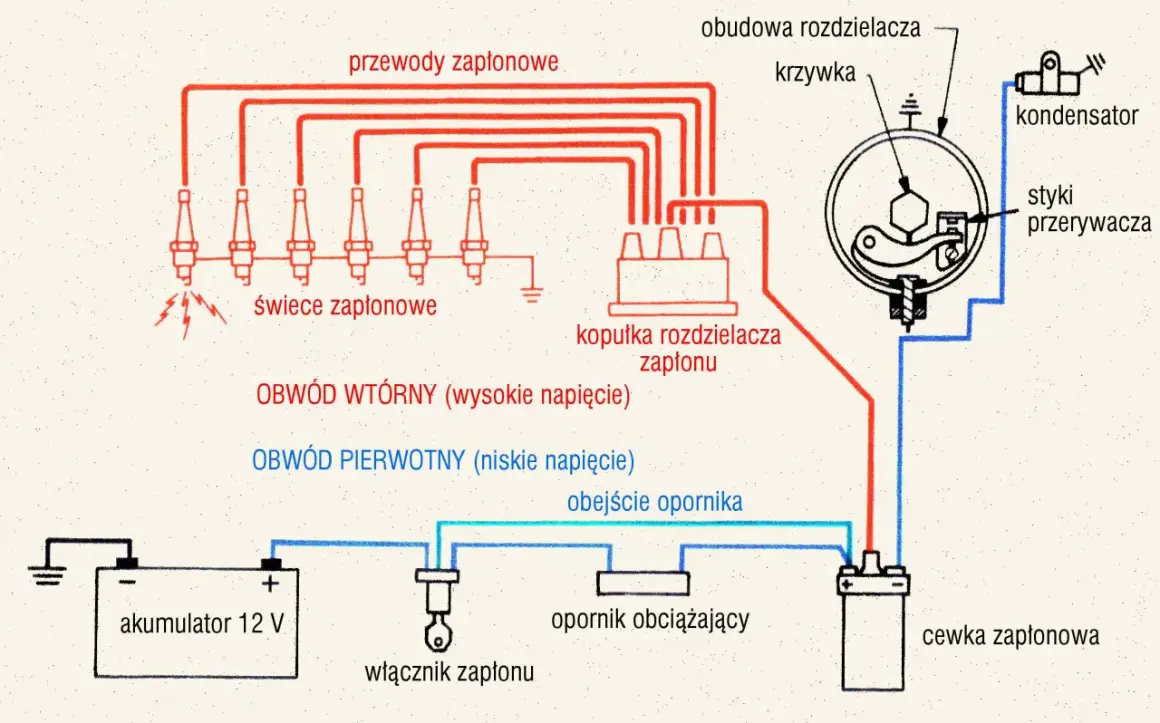

Klasyczna cewka jednobiegunowa (kielichowa): schemat podłączenia z rozdzielaczem zapłonu
Cewka jednobiegunowa, często nazywana kielichową lub cylindryczną, to historycznie pierwszy powszechnie stosowany typ. Jej głównym zadaniem było dostarczenie wysokiego napięcia do rozdzielacza zapłonu, który następnie dystrybuował je do poszczególnych świec w odpowiedniej kolejności. Schemat podłączenia takiej cewki jest stosunkowo prosty. Zazwyczaj posiada dwa główne zaciski: jeden oznaczony jako "15" (lub "+") służy do podłączenia zasilania +12V po stacyjce. Drugi zacisk, oznaczony jako "1" (lub "-"), jest podłączony do mechanicznego przerywacza lub elektronicznego modułu zapłonowego. To właśnie przerwanie obwodu przez te elementy inicjuje generowanie iskry. Centralne, wysokie wyjście cewki jest połączone z kopułką rozdzielacza, skąd wysokie napięcie trafia do świecy zapłonowej.
Mimo że dziś rzadziej spotykana w nowych pojazdach, cewki jednobiegunowe nadal można znaleźć w starszych samochodach z układami zapłonowymi wyposażonymi w rozdzielacz. Ich schemat jest dobrym punktem wyjścia do zrozumienia podstawowych zasad działania cewki jako transformatora.
Cewka dwubiegunowa (dwuiskrowa): schemat dla układów bezrozdzielaczowych i zasada "iskry traconej"
Cewki dwubiegunowe, znane również jako dwuiskrowe, stanowią ewolucję w stosunku do cewek jednobiegunowych. Znalazły zastosowanie w systemach zapłonowych bez rozdzielacza (DIS Distributorless Ignition System), które są powszechne w silnikach o parzystej liczbie cylindrów. W tym rozwiązaniu jedna cewka obsługuje dwa cylindry jednocześnie. Schemat podłączenia takiej cewki jest nieco inny nie ma ona bezpośredniego połączenia między uzwojeniem pierwotnym a wtórnym w sensie fizycznego wyjścia na pojedynczą świecę. Oba końce uzwojenia wtórnego są podłączone do świec zapłonowych dwóch różnych cylindrów.
Kluczową cechą tego systemu jest zasada "iskry traconej" (waste spark). Cewka generuje iskrę w obu podłączonych cylindrach jednocześnie. W jednym cylindrze iskra ta jest robocza występuje w momencie, gdy w cylindrze znajduje się sprężona mieszanka paliwowo-powietrzna, inicjując spalanie. W drugim cylindrze, który znajduje się w fazie wydechu, iskra jest "tracona", ponieważ nie ma wówczas mieszanki do zapalenia. Choć może się to wydawać nieefektywne, rozwiązanie to upraszcza konstrukcję układu zapłonowego, eliminując potrzebę stosowania rozdzielacza.

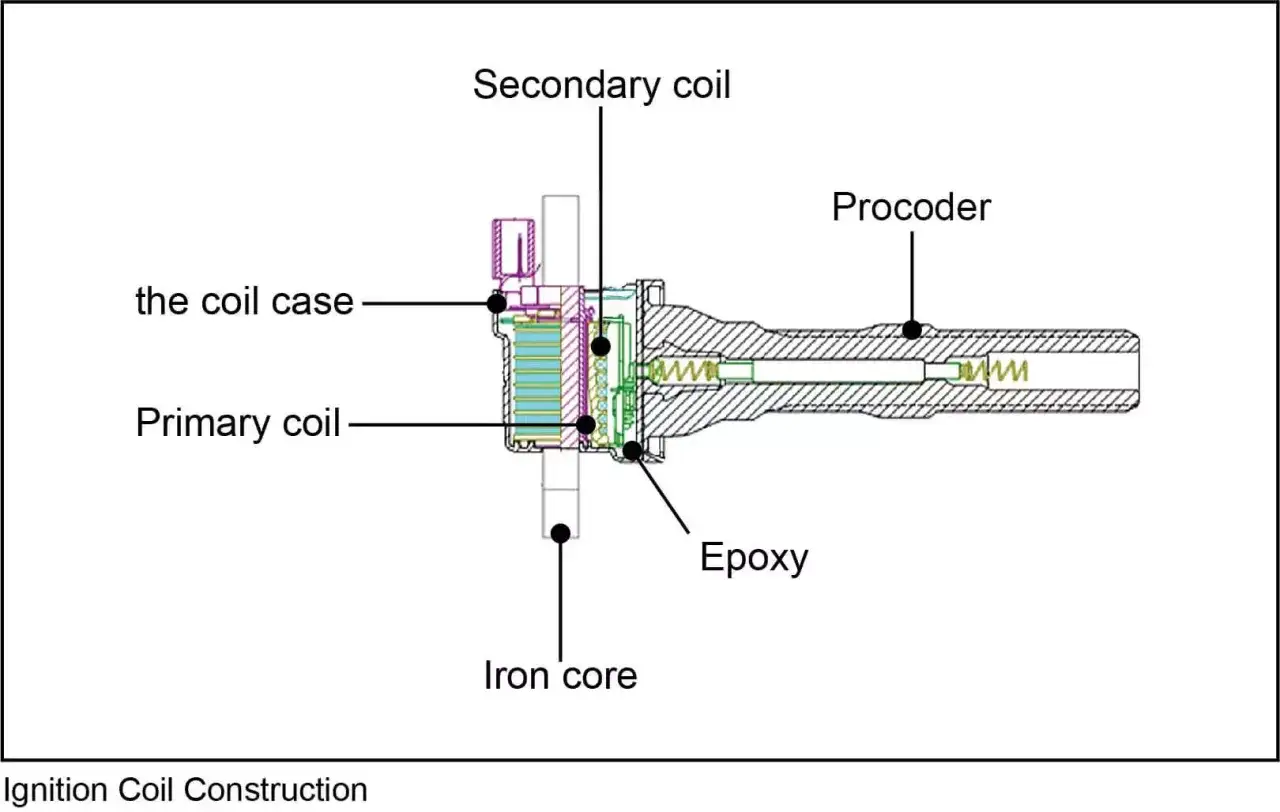

Nowoczesne cewki indywidualne (Coil-on-Plug): analiza schematu 3- i 4-pinowego
Cewki indywidualne, znane również jako cewki świecowe lub "coil-on-plug" (COP), to obecnie standard w większości nowoczesnych silników benzynowych. Ich główną zaletą jest montaż bezpośrednio na świecy zapłonowej, co eliminuje potrzebę stosowania przewodów wysokiego napięcia. Minimalizuje to straty energii związane z przeskokiem iskry na długich przewodach i zwiększa precyzję zapłonu. Schematy cewek COP zazwyczaj obejmują 3 lub 4 piny, a ich funkcje są ściśle określone:
- Zasilanie (+12V): Dostarcza energię do działania cewki.
- Masa (GND): Zapewnia prawidłowe uziemienie, niezbędne do zamknięcia obwodu i prawidłowego działania.
- Sygnał sterujący z ECU: Jest to impuls elektryczny wysyłany przez jednostkę sterującą silnika (ECU), który informuje cewkę, kiedy ma wygenerować iskrę. Precyzja tego sygnału jest kluczowa dla optymalnego spalania.
- Sygnał zwrotny (w cewkach 4-pinowych): Niektóre cewki COP posiadają dodatkowy pin, który przesyła sygnał zwrotny do ECU. Informuje on o stanie pracy cewki i pozwala na wykrywanie wypadania zapłonów, co jest niezwykle cenne w diagnostyce.
Zrozumienie funkcji każdego z tych pinów jest kluczowe dla diagnostyki i serwisu cewek COP.
Zintegrowane listwy zapłonowe: jak odczytać schemat dla całego bloku cewek?
Listwowe lub blokowe cewki zapłonowe to zintegrowane moduły, które w jednej obudowie zawierają kilka cewek mogą to być cewki dwubiegunowe lub indywidualne. Rozwiązanie to jest stosowane w silnikach wielocylindrowych, gdzie pozwala na oszczędność miejsca i uproszczenie okablowania. Odczytanie schematu dla takiego bloku wymaga nieco więcej uwagi. Zazwyczaj schemat będzie zawierał oznaczenia dla grupy cewek, wskazując, które piny odpowiadają za zasilanie całego bloku, masę, a także poszczególne sygnały sterujące dla każdej cewki lub pary cewek. Czasami jeden blok może mieć wspólne zasilanie i masę, ale osobne linie sygnałowe dla każdej cewki, co pozwala ECU na precyzyjne sterowanie zapłonem w każdym cylindrze.
Diagnostyka takich systemów często wymaga analizy sygnałów na poszczególnych wyjściach cewek, aby zidentyfikować tę, która nie pracuje prawidłowo. Schemat jest tu nieoceniony, ponieważ pozwala na precyzyjne zlokalizowanie odpowiednich punktów pomiarowych.
Jak krok po kroku czytać schemat podłączenia cewki zapłonowej?
Analiza schematu podłączenia cewki zapłonowej może wydawać się skomplikowana, ale stosując logiczne kroki, można ją przeprowadzić skutecznie. Kluczem jest systematyczne podejście, które pozwoli zidentyfikować wszystkie kluczowe połączenia i zrozumieć ich znaczenie. Oto, jak można to zrobić:
Przede wszystkim, upewnij się, że posiadasz schemat właściwy dla konkretnego modelu pojazdu i rocznika. Schematy uniwersalne mogą być pomocne, ale zawsze lepiej polegać na dokumentacji serwisowej producenta. Następnie, przejdź przez poniższe kroki:
Identyfikacja pinów zasilających: gdzie szukać napięcia +12V?
Pierwszym krokiem jest zlokalizowanie pinów odpowiedzialnych za zasilanie cewki. Na schemacie szukaj oznaczeń takich jak "+", "B+", "15" lub podobnych. Zazwyczaj te piny są połączone ze źródłem napięcia +12V, które jest aktywne po przekręceniu kluczyka w stacyjce. Zrozumienie, skąd dokładnie pochodzi to napięcie (np. z bezpiecznika, przekaźnika), może być pomocne w dalszej diagnostyce. Brak napięcia na tych pinach jest jedną z najczęstszych przyczyn braku iskry, dlatego jest to pierwszy i kluczowy punkt kontrolny.
W praktyce, po zlokalizowaniu tych pinów na schemacie, można przejść do wtyczki cewki i za pomocą multimetru sprawdzić obecność napięcia. Pamiętaj o zachowaniu ostrożności i upewnieniu się, że kluczyk jest w odpowiedniej pozycji.
Lokalizowanie masy (GND): dlaczego prawidłowe uziemienie jest krytyczne?
Kolejnym fundamentalnym elementem jest prawidłowe uziemienie. Na schemacie szukaj oznaczeń takich jak "GND", "Masa", "-" lub symbolu uziemienia. Pin masowy jest niezbędny do zamknięcia obwodu elektrycznego i prawidłowego działania cewki. Bez solidnego połączenia z masą, nawet jeśli cewka otrzymuje zasilanie, nie będzie działać poprawnie, a w skrajnych przypadkach może dojść do jej uszkodzenia. Problemy z masą mogą objawiać się w różny sposób, od sporadycznych błędów po całkowity brak iskry.
W praktyce, sprawdzenie ciągłości połączenia masowego jest równie ważne jak sprawdzenie zasilania. Schemat pomoże Ci zlokalizować, do którego punktu w karoserii lub bloku silnika powinno być podłączone uziemienie.
Pin sygnałowy (sterujący): jak ECU komunikuje się z cewką?
W nowoczesnych pojazdach kluczową rolę odgrywa pin sygnałowy, który odbiera impulsy sterujące z jednostki sterującej silnika (ECU). Na schemacie może być oznaczony jako "IN", "Signal", "Control" lub podobnie. To właśnie te impulsy informują cewkę, kiedy ma przerwać obwód pierwotny i wygenerować iskrę. Precyzja i timing tych impulsów są kluczowe dla optymalnego spalania i wydajności silnika. Analiza tego sygnału, zazwyczaj za pomocą oscyloskopu, jest niezbędna w diagnostyce problemów z zapłonem, które nie wynikają z prostych usterek zasilania czy masy.
Zrozumienie, jak ECU steruje cewką, pozwala na diagnozowanie problemów związanych z oprogramowaniem sterującym, czujnikami (np. położenia wału korbowego) lub samym modułem zapłonowym.
Pin diagnostyczny: rola sygnału zwrotnego w nowoczesnych pojazdach
Współczesne cewki zapłonowe, szczególnie te typu "coil-on-plug", często posiadają dodatkowy, czwarty pin. Jest to pin diagnostyczny, który przesyła sygnał zwrotny do ECU. Ten sygnał informuje komputer silnika o stanie pracy cewki, w tym o tym, czy iskra została prawidłowo wygenerowana. Jest to niezwykle cenne narzędzie diagnostyczne, ponieważ pozwala ECU na wykrywanie wypadania zapłonów w poszczególnych cylindrach w czasie rzeczywistym. Dzięki temu system może zareagować, na przykład poprzez wyłączenie wtryskiwacza w danym cylindrze, aby zapobiec uszkodzeniu katalizatora.
Analiza sygnału z tego pinu, często przy użyciu oscyloskopu, może dostarczyć cennych informacji o kondycji cewki i jej współpracy z ECU. Jest to dowód na to, jak zaawansowana stała się diagnostyka samochodowa.
Praktyczna diagnostyka z użyciem schematu: znajdź usterkę samodzielnie
Posiadając wiedzę o schemacie cewki zapłonowej, możemy przejść do praktycznych metod diagnostyki. Schemat staje się tu naszym przewodnikiem, wskazując, gdzie i jak przeprowadzić pomiary, aby zlokalizować ewentualną usterkę. Jest to podejście metodyczne, które pozwala uniknąć zgadywania i skupić się na konkretnych elementach układu.
Poniżej przedstawiam kilka kluczowych metod diagnostycznych, które można wykonać, bazując na schemacie cewki zapłonowej. Pamiętaj, że bezpieczeństwo jest priorytetem zawsze odłączaj akumulator, gdy nie wykonujesz pomiarów, i używaj odpowiedniego sprzętu ochronnego.
Miernik w dłoń: jak sprawdzić napięcie zasilania i ciągłość masy na wtyczce?
Pierwszym i najprostszym krokiem jest sprawdzenie podstawowych parametrów elektrycznych przy użyciu multimetru. Zgodnie ze schematem, zlokalizuj piny zasilania (+12V) i masy (GND) na wtyczce cewki. Upewnij się, że kluczyk w stacyjce jest w pozycji zapłonu (silnik nie musi pracować). Ustaw multimetr na pomiar napięcia stałego (DC) i podłącz czerwoną sondę do pinu zasilania, a czarną do masy pojazdu (lub pinu GND na wtyczce, jeśli jest dostępny i schemat to potwierdza). Powinieneś odczytać wartość zbliżoną do 12V. Następnie, ustaw multimetr na pomiar ciągłości obwodu (sygnał dźwiękowy) lub niskiej rezystancji. Podłącz jedną sondę do pinu masy na wtyczce cewki, a drugą do punktu masowego na silniku lub karoserii. Powinieneś usłyszeć sygnał dźwiękowy lub odczytać bardzo niską wartość rezystancji, co potwierdzi dobrą ciągłość masy.
Te proste pomiary pozwalają szybko wyeliminować najczęstsze problemy związane z zasilaniem i uziemieniem cewki.
Pomiar rezystancji uzwojeń: co mówią wartości dla uzwojenia pierwotnego i wtórnego?
Kolejnym kluczowym testem jest pomiar rezystancji uzwojeń cewki. Ten test pozwala ocenić stan wewnętrzny cewki. Zgodnie ze schematem, zlokalizuj punkty połączeń uzwojenia pierwotnego i wtórnego. W przypadku uzwojenia pierwotnego, które jest nawinięte grubszym drutem, rezystancja jest zazwyczaj niska, często poniżej kilku omów (np. 0.5 - 3 Ω). W przypadku uzwojenia wtórnego, nawiniętego cieńszym drutem i posiadającego znacznie więcej zwojów, rezystancja jest znacznie wyższa i może wynosić od kilku do kilkunastu kiloomów (np. 5 kΩ - 15 kΩ). Wartości te mogą się różnić w zależności od typu cewki i producenta, dlatego warto poszukać specyfikacji dla danego modelu.
Odchylenia od tych wartości zbyt wysoka lub zbyt niska rezystancja, a zwłaszcza przerwa w obwodzie (nieskończona rezystancja) wskazują na uszkodzenie uzwojenia. Według danych serwisu elektroda.pl, pomiar rezystancji jest jednym z podstawowych sposobów diagnozowania cewek zapłonowych.
Kiedy potrzebny jest oscyloskop? Analiza sygnału sterującego z ECU
Multimetr jest świetny do pomiaru napięć stałych i rezystancji, ale do analizy dynamicznych sygnałów elektrycznych, takich jak impulsy sterujące z ECU, potrzebny jest oscyloskop. Jeśli podejrzewasz problem z sygnałem sterującym, a multimetr nie wykazał żadnych nieprawidłowości w zasilaniu i masie, oscyloskop jest kolejnym krokiem. Podłączając sondę oscyloskopu do pinu sygnałowego (zgodnie ze schematem), możemy zaobserwować przebieg impulsów wysyłanych przez ECU. Prawidłowy sygnał powinien mieć określoną amplitudę i kształt, a jego częstotliwość zależy od obrotów silnika.
Oscyloskop pozwala również na analizę przebiegu napięcia wtórnego, czyli momentu generowania iskry. Obserwacja tych przebiegów może ujawnić problemy, które są niewidoczne dla multimetru, takie jak niestabilność sygnału, zbyt niskie napięcie iskry, czy nieprawidłowy timing.
Najczęstsze błędy przy interpretacji schematów cewek i jak ich unikać
Praca ze schematami cewek zapłonowych, choć niezwykle pomocna, może być również źródłem błędów, jeśli podejdziemy do niej bez odpowiedniej uwagi. Istnieje kilka typowych pułapek, na które warto uważać, aby uniknąć niepotrzebnych problemów i kosztownych napraw.
Jako doświadczony mechanik, widziałem wiele sytuacji, w których drobne niedopatrzenie przy interpretacji schematu prowadziło do poważnych konsekwencji. Dlatego chciałbym podzielić się kilkoma wskazówkami, które pomogą Ci uniknąć tych najczęstszych błędów.
Pomyłka w kolejności pinów: fatalne skutki niewłaściwego podłączenia
Najpoważniejszym błędem, jaki można popełnić, jest podłączenie cewki zapłonowej z pomylonymi pinami. Każdy pin ma ściśle określoną funkcję zasilanie, masa, sygnał sterujący, wyjście wysokiego napięcia. Podłączenie napięcia +12V do pinu sygnałowego lub masy do pinu zasilania może natychmiastowo uszkodzić cewkę, a w niektórych przypadkach nawet moduł zapłonowy lub jednostkę sterującą silnika (ECU). Konsekwencje mogą być bardzo kosztowne, ponieważ wymiana tych elementów jest zazwyczaj droga. Dlatego zawsze, ale to zawsze, należy dokładnie sprawdzić schemat i upewnić się, który pin odpowiada której funkcji, zanim podłączymy jakąkolwiek wtyczkę.
Zawsze warto podwójnie sprawdzić oznaczenia na schemacie i porównać je z tymi na wtyczce cewki, jeśli są widoczne. W razie wątpliwości, lepiej poświęcić chwilę więcej na weryfikację, niż ryzykować uszkodzenie podzespołów.
Ignorowanie specyfikacji producenta: dlaczego uniwersalny schemat nie zawsze działa?
W internecie można znaleźć wiele uniwersalnych schematów cewek zapłonowych, które mogą być pomocne jako punkt wyjścia. Jednakże, każdy producent samochodu, a nawet poszczególne modele i roczniki, mogą mieć swoje specyficzne rozwiązania w kwestii okablowania i pinoutów cewek. Poleganie wyłącznie na ogólnych schematach może prowadzić do błędów, ponieważ nie uwzględniają one indywidualnych różnic w instalacji elektrycznej danego pojazdu. Dlatego kluczowe jest, aby zawsze korzystać z oficjalnych schematów serwisowych dostarczonych przez producenta samochodu. Są one najbardziej precyzyjne i uwzględniają wszystkie specyficzne cechy danego modelu.
Jeśli pracujesz przy konkretnym samochodzie, poszukaj schematu dedykowanego dla tego modelu. Można go znaleźć w instrukcjach serwisowych, bazach danych mechaników lub na specjalistycznych forach internetowych, gdzie użytkownicy dzielą się takimi informacjami.
Przeczytaj również: Uszkodzone sprzęgło alternatora objawy, które mogą kosztować cię więcej
Błędna diagnoza: kiedy objawy wskazują na cewkę, a problem leży gdzie indziej?
Objawy takie jak wypadanie zapłonów, nierówna praca silnika czy utrata mocy często sugerują problem z cewką zapłonową. Jednakże, nie zawsze jest to jedyna możliwa przyczyna. Te same symptomy mogą być spowodowane innymi elementami układu zapłonowego, takimi jak zużyte świece zapłonowe, uszkodzone przewody wysokiego napięcia (jeśli występują), problemy z wtryskiwaczami paliwa, czujnikami (np. położenia wału korbowego, wałka rozrządu), czy nawet problemy z układem dolotowym lub wydechowym. Dlatego tak ważne jest, aby nie ograniczać diagnostyki tylko do cewki, nawet jeśli schemat wydaje się na nią wskazywać.
Kompleksowa diagnostyka, która obejmuje sprawdzenie wszystkich potencjalnych przyczyn, jest kluczowa. Schemat cewki jest tylko jednym z elementów układanki. Zawsze warto rozważyć inne możliwości i przeprowadzić odpowiednie testy, aby mieć pewność, że diagnoza jest prawidłowa.
