W tym artykule zagłębimy się w jeden z najbardziej krytycznych, a zarazem często niedocenianych parametrów pracy silnika luz na zamkach pierścieni tłokowych. Zrozumienie tego zagadnienia jest absolutnie niezbędne dla każdego mechanika, osoby samodzielnie remontującej silnik, czy studenta kierunku technicznego, poszukującego precyzyjnych danych i praktycznych instrukcji. Omówimy, dlaczego prawidłowy luz jest fundamentem trwałości jednostki napędowej, jak go dokładnie zmierzyć oraz jakie są konsekwencje jego nieprawidłowych wartości.
Kluczowe informacje o luzie na zamkach pierścieni tłokowych
- Luz na zamku to przerwa między końcówkami pierścienia w cylindrze, kluczowa dla kompensacji rozszerzalności cieplnej
- Typowe wartości luzu mieszczą się w przedziale 0,20 mm do 0,60 mm, zależnie od typu i średnicy cylindra
- Pomiaru dokonuje się szczelinomierzem, wkładając nowy pierścień w obszar pracy cylindra, poniżej progu zużycia
- Zbyt mały luz grozi zatarciem i pęknięciem pierścienia lub uszkodzeniem tłoka
- Zbyt duży luz powoduje przedmuchy i spadek mocy, ale nie jest bezpośrednią przyczyną spalania oleju
- Należy odróżnić luz na zamku od luzu osiowego pierścienia w rowku tłoka, który ma inną funkcję
Dlaczego prawidłowy luz na zamkach pierścieni to klucz do trwałości silnika?
Luz na zamku pierścienia tłokowego, często nazywany też luzem stykowym lub po prostu szczeliną na zamku, to nic innego jak niewielka przerwa między końcówkami pierścienia, gdy ten znajduje się w cylindrze silnika. Choć może wydawać się to drobnym szczegółem, jest to parametr o fundamentalnym znaczeniu dla prawidłowej pracy i przede wszystkim dla długowieczności jednostki napędowej. Ignorowanie tej wartości lub stosowanie nieprawidłowych luzów prowadzi do szeregu problemów, które mogą zakończyć się poważnym uszkodzeniem silnika. Brak odpowiedniej szczeliny oznacza, że pod wpływem wysokiej temperatury pracy końcówki pierścienia mogą się zetknąć. Taka sytuacja prowadzi do jego zapieczenia, a w skrajnych przypadkach może skończyć się pęknięciem samego pierścienia, uszkodzeniem tłoka, a nawet zniszczeniem gładzi cylindra. To właśnie dlatego precyzyjne określenie i zachowanie właściwego luzu jest tak ważne.

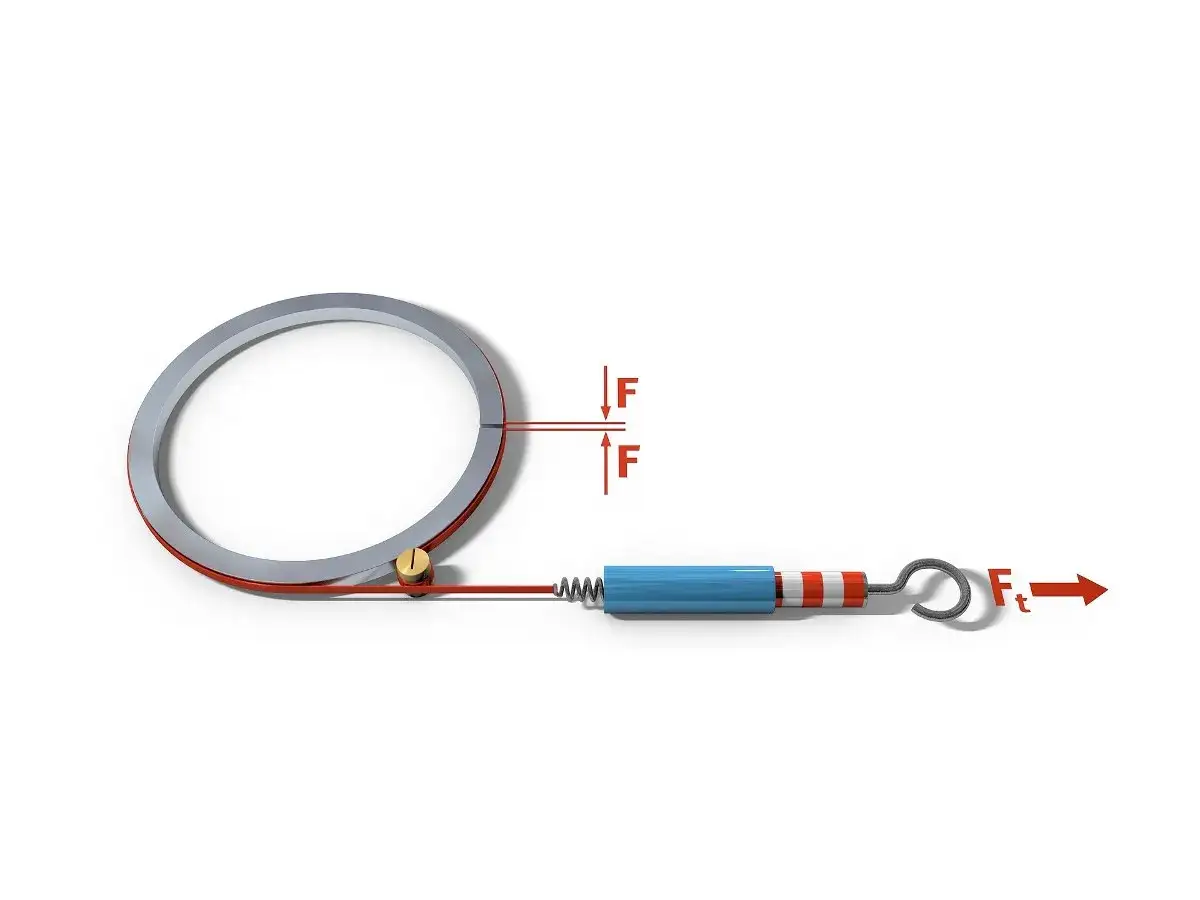

Czym jest luz na zamku i dlaczego nie można go ignorować?
Jak już wspomniałem, luz na zamku to nic innego jak przestrzeń między dwoma końcami pierścienia tłokowego, gdy jest on osadzony w cylindrze. Jego obecność jest absolutnie konieczna, aby silnik mógł pracować w szerokim zakresie temperatur. Bez tej szczeliny, materiał pierścienia, rozszerzając się pod wpływem ciepła, napierałby na siebie z ogromną siłą, prowadząc do jego deformacji, zatarcia, a nawet pęknięcia. To podstawowa zasada fizyki, która ma bezpośrednie przełożenie na mechanikę silnika. Dlatego też, podczas każdego remontu silnika, kontrola i ewentualna korekta tego luzu są absolutnie priorytetowe.
Rozszerzalność cieplna – fizyka w służbie mechaniki
Każdy materiał, pod wpływem wzrostu temperatury, ulega rozszerzalności. Dotyczy to również metalowych pierścieni tłokowych. W silniku spalinowym temperatury sięgają kilkuset stopni Celsjusza, co powoduje znaczące zwiększenie objętości pierścienia. Gdyby pierścień był idealnie dopasowany do średnicy cylindra bez żadnej szczeliny, rozszerzając się, zacząłby napierać na swoje końce. To naprężenie mogłoby doprowadzić do jego deformacji, zablokowania w rowku tłoka, a w konsekwencji do zatarcia całego silnika. Luz na zamku działa jak bezpiecznik pozwala pierścieniowi na swobodne rozszerzanie się, zachowując jednocześnie jego zdolność do uszczelniania komory spalania.
Luz na zamku a luz osiowy – dwie różne miary, których nie wolno mylić
Ważne jest, aby odróżnić luz na zamku od innego typu luzu, jakim jest luz osiowy, zwany również luzem pionowym. Luz osiowy dotyczy swobody ruchu pierścienia w jego rowku na tłoku. Jego prawidłowa wartość jest kluczowa dla kontroli filmu olejowego zbyt duży luz osiowy pozwala na przedostawanie się oleju do komory spalania, co skutkuje jego spalaniem. Według danych Motofaktor.pl, graniczna wartość zużycia dla luzu osiowego wynosi około 0,12 mm. Luz na zamku natomiast, jak już omówiliśmy, odpowiada za kompensację rozszerzalności cieplnej pierścienia w cylindrze. Te dwa parametry pełnią zupełnie inne funkcje i mają odmienne dopuszczalne wartości, dlatego nigdy nie należy ich ze sobą mylić.
Jak precyzyjnie zmierzyć luz na zamku? Instrukcja krok po kroku
Prawidłowy pomiar luzu na zamku pierścienia tłokowego wymaga precyzji i odpowiednich narzędzi. Oto szczegółowa instrukcja, która pozwoli Ci wykonać tę czynność poprawnie.
Niezbędne narzędzia: przygotuj swój warsztat
Aby dokonać dokładnego pomiaru, potrzebne będą Ci następujące narzędzia:
- Szczelinomierz zestaw cienkich, metalowych listków o różnej grubości, służący do pomiaru niewielkich szczelin.
- Nowy pierścień tłokowy najlepiej użyć nowego pierścienia z zestawu przeznaczonego do danego silnika. Można również użyć pierścienia, który był zamontowany w silniku, ale tylko jeśli jest on w dobrym stanie i nie wykazuje śladów zużycia, które mogłyby wpłynąć na pomiar.
- Cylinder silnika (lub tuleja pomiarowa) element, w którym pierścień będzie mierzony.
- Czysta szmatka do wytarcia elementów.
Procedura pomiaru: umiejscowienie pierścienia w cylindrze
Kluczowe dla uzyskania wiarygodnego wyniku jest prawidłowe umiejscowienie pierścienia w cylindrze. Należy włożyć pierścień do cylindra w taki sposób, aby znajdował się on w obszarze, w którym normalnie pracuje. Bardzo ważne jest, aby pierścień był umieszczony poniżej progu zużycia cylindra, czyli w miejscu, gdzie gładź cylindrowa nie jest nadmiernie wytarta. Użycie górnej części cylindra, gdzie często występuje stożkowatość, może prowadzić do błędnych odczytów. Pierścień powinien być włożony prostopadle do osi cylindra, bez żadnego przechylenia.
Użycie szczelinomierza – technika gwarantująca dokładność
Gdy pierścień jest już prawidłowo osadzony w cylindrze, należy użyć szczelinomierza. Wybierz listek o grubości, która z lekkim oporem wchodzi w szczelinę między końcówkami pierścienia. Nie używaj zbyt grubego listka, który mógłby sztucznie zwiększyć odczyt, ani zbyt cienkiego, który mógłby się swobodnie przesuwać. Delikatnie wsuwaj listki szczelinomierza, aż znajdziesz taki, który stawia wyczuwalny, ale nie nadmierny opór. Zapisz grubość tego listka to jest właśnie zmierzony luz na zamku. Niektóre źródła sugerują, że można też użyć listka o 0.05 mm grubszego, który nie wchodzi w szczelinę, aby określić górną granicę luzu.
Najczęstsze błędy podczas pomiaru i jak ich unikać
Podczas pomiaru luzu na zamku można popełnić kilka błędów, które zafałszują wynik. Należą do nich:
- Pomiar w niewłaściwym miejscu cylindra jak wspomniano, należy mierzyć poniżej progu zużycia.
- Użycie zużytego pierścienia zużyty pierścień może mieć zmienioną geometrię, co wpłynie na pomiar.
- Niewłaściwe umiejscowienie pierścienia pierścień musi być włożony prostopadle do osi cylindra.
- Użycie zanieczyszczonych narzędzi lub elementów brud może wpłynąć na dokładność pomiaru.
- Zbyt duża siła przy wkładaniu listka szczelinomierza może to spowodować zafałszowanie wyniku.
Jakie są dopuszczalne wartości luzu? Dane i zasady obliczeniowe
Określenie idealnego luzu na zamkach pierścieni tłokowych zależy od wielu czynników, jednak istnieją pewne ogólne wytyczne, które warto znać. Pamiętaj jednak, że zawsze priorytetem jest dokumentacja serwisowa konkretnego silnika.
Ogólne wytyczne dla silników benzynowych i Diesla
Typowe wartości luzu na zamkach pierścieni tłokowych, w zależności od typu silnika i jego konstrukcji, mieszczą się zazwyczaj w przedziale od 0,20 mm do 0,60 mm. Dla silników benzynowych, często spotykane wartości dla cylindra o średnicy około 80 mm to zakres od 0,25 mm do 0,45 mm. W przypadku silników Diesla, ze względu na wyższe ciśnienia i temperatury pracy, wartości te mogą być nieco inne, często mieszcząc się w przedziale 0,20 mm do 0,40 mm dla porównywalnej średnicy cylindra. Te wartości są jednak jedynie orientacyjne.
Wpływ średnicy cylindra na docelową wartość luzu
Im większa średnica cylindra, tym większa jest jego rozszerzalność cieplna. W związku z tym, większe silniki zazwyczaj wymagają proporcjonalnie większego luzu na zamkach pierścieni. Producenci silników uwzględniają ten fakt podczas projektowania, dlatego wartości luzów są skalowane w zależności od wymiarów wewnętrznych cylindra. Mniejsze silniki mogą mieć węższe dopuszczalne zakresy luzu, podczas gdy większe jednostki mogą operować na nieco szerszych wartościach.
Dlaczego zawsze warto szukać danych serwisowych dla konkretnego silnika?
Podane wyżej wartości są jedynie ogólnymi wytycznymi. Każdy producent silnika określa precyzyjne wartości luzów dla swoich jednostek w dokumentacji technicznej, czyli w tzw. manualu serwisowym. Są to dane wiążące i gwarantujące prawidłową pracę oraz maksymalną trwałość silnika. Odwołanie się do specyfikacji producenta jest absolutnie kluczowe, ponieważ uwzględnia ona specyfikę materiałów, tolerancje wykonania oraz przeznaczenie silnika. Użycie wartości ogólnych zamiast danych serwisowych może prowadzić do nieprawidłowej pracy lub uszkodzenia silnika.
Zbyt mały luz – cichy zabójca Twojego silnika
Zbyt mały luz na zamku pierścienia tłokowego to jeden z najpoważniejszych problemów, jakie mogą wystąpić w silniku. Jego konsekwencje są zazwyczaj bardzo dotkliwe i mogą prowadzić do trwałego uszkodzenia jednostki napędowej.
Mechanizm zacierania się pierścieni – co dzieje się w cylindrze?
Gdy luz na zamku jest zbyt mały, w momencie osiągnięcia przez silnik wysokiej temperatury pracy, pierścień zaczyna się rozszerzać. Ponieważ nie ma wystarczającej przestrzeni, jego końce napierają na siebie z ogromną siłą. Prowadzi to do deformacji pierścienia, a jego powierzchnia zaczyna ocierać o gładź cylindra z nadmiernym naciskiem. W skrajnych przypadkach, pod wpływem wysokiej temperatury i tarcia, materiał pierścienia może się "przykleić" do cylindra, powodując jego zapieczenie. To zjawisko uniemożliwia swobodny ruch tłoka w cylindrze.
Skutki: od utraty kompresji po pęknięcie tłoka
Konsekwencje zbyt małego luzu są zazwyczaj katastrofalne. Przede wszystkim dochodzi do utraty kompresji, ponieważ zapieczony pierścień nie jest w stanie prawidłowo uszczelnić komory spalania. Nadmierne tarcie powoduje również uszkodzenie gładzi cylindra, tworząc rysy i nierówności. W ekstremalnych przypadkach, gdy pierścień zablokuje się w cylindrze, tłok nadal wykonuje swój ruch, co może doprowadzić do pęknięcia samego pierścienia lub nawet do uszkodzenia tłoka, który uderza w zablokowany element. Jest to scenariusz, którego należy za wszelką cenę unikać.
Jak skorygować zbyt mały luz? Bezpieczne piłowanie końcówek
W sytuacji, gdy zmierzony luz na zamku jest zbyt mały, a pierścienie są nowe lub w dobrym stanie, istnieje możliwość jego korekty. Polega ona na precyzyjnym spiłowaniu końcówek pierścienia. Należy to robić bardzo ostrożnie, używając odpowiedniej pilarki o bardzo drobnych zębach lub specjalnego narzędzia do tego celu. Celem jest stopniowe zmniejszenie grubości końcówek pierścienia, aż do uzyskania wymaganego luzu. Kluczowe jest zachowanie równości piłowania i nieprzesadzenie z ilością usuwanego materiału. Po spiłowaniu należy ponownie zmierzyć luz, aby upewnić się, że mieści się w dopuszczalnych normach. Jest to jednak metoda wymagająca dużej precyzji i doświadczenia.
Zbyt duży luz – objawy i konsekwencje dla pracy silnika
Choć zbyt mały luz jest groźniejszy, zbyt duży luz na zamku pierścieni również nie pozostaje bez wpływu na pracę silnika. Może prowadzić do spadku jego wydajności i innych niepożądanych zjawisk.
Przedmuchy do skrzyni korbowej a spadek mocy
Gdy luz na zamku jest nadmierny, gazy spalinowe pod wysokim ciśnieniem mogą łatwiej przedostawać się z komory spalania do skrzyni korbowej. Zjawisko to nazywane jest przedmuchami. Zwiększone przedmuchy oznaczają, że część energii spalania nie jest wykorzystywana do napędzania tłoka, lecz ucieka do przestrzeni poniżej niego. Skutkuje to zauważalnym spadkiem kompresji, a co za tym idzie spadkiem mocy i momentu obrotowego silnika. Dodatkowo, przedmuchy mogą przyczyniać się do szybszego zanieczyszczenia oleju silnikowego.
Czy większy luz na zamku powoduje spalanie oleju? Rozwiewamy mity
Często pojawia się pytanie, czy zbyt duży luz na zamku pierścienia bezpośrednio powoduje zwiększone spalanie oleju silnikowego. Odpowiedź brzmi: niekoniecznie. Główną przyczyną spalania oleju jest zazwyczaj nadmierny luz osiowy pierścienia w rowku tłoka, który pozwala na przedostawanie się oleju do komory spalania, lub zużycie pierścieni olejowych, które tracą zdolność do skutecznego zgarniania oleju ze ścianek cylindra. Choć nadmierne przedmuchy mogą pośrednio wpływać na cyrkulację oleju w silniku, to nie jest to bezpośrednia przyczyna jego spalania.
Kiedy nadmierny luz świadczy o zużyciu cylindra?
Warto pamiętać, że nadmierny luz na zamku pierścienia może być nie tylko wynikiem zastosowania pierścieni o niewłaściwych wymiarach, ale również symptomem zużycia samego cylindra. Jeśli pierścień jest w dobrym stanie, a zmierzony luz jest zbyt duży, może to oznaczać, że gładź cylindrowa jest wytarta, owalna lub stożkowata. W takiej sytuacji, nawet nowe pierścienie o prawidłowym luzie na zamku nie będą w stanie zapewnić odpowiedniego uszczelnienia. Dlatego w przypadku stwierdzenia nadmiernego luzu, zawsze warto przeprowadzić dokładniejszą diagnostykę stanu technicznego gładzi cylindrowej.
Rola poszczególnych pierścieni a ich luzy – czy każdy jest tak samo ważny?
Każdy pierścień w zestawie tłokowym pełni specyficzną funkcję, a prawidłowy luz na jego zamku jest kluczowy dla jego efektywnego działania.
Pierścienie kompresyjne a uszczelnienie komory spalania
Pierścienie kompresyjne, znajdujące się zazwyczaj na górze tłoka, mają za zadanie przede wszystkim uszczelnienie komory spalania. Ich prawidłowy luz na zamku jest absolutnie krytyczny dla utrzymania wysokiego ciśnienia sprężania. Pozwala on na swobodne rozszerzanie się pierścienia pod wpływem temperatury, jednocześnie zapewniając ścisłe przyleganie do ścianki cylindra i uszczelnienie przestrzeni nad tłokiem. Jakiekolwiek nieprawidłowości w tym zakresie prowadzą do utraty mocy i efektywności spalania.
Przeczytaj również: Jak podłączyć silnik 3 fazowy 5 przewodów - uniknij błędów w instalacji
Specyfika pierścieni olejowych (zgarniających)
Pierścienie olejowe, często nazywane zgarniającymi, mają za zadanie kontrolować ilość oleju na ściankach cylindra. Ich konstrukcja jest zazwyczaj bardziej złożona, a ich głównym celem jest zgarnianie nadmiaru oleju z powrotem do skrzyni korbowej. Choć luz na zamku pierścienia olejowego również ma znaczenie dla jego rozszerzalności cieplnej, to jego zdolność do prawidłowej pracy jest silniej związana z luzem osiowym w rowku tłoka oraz z integralnością samego pierścienia olejowego. Prawidłowy luz na zamku zapewnia, że pierścień ten nie zablokuje się i będzie mógł wykonywać swoją funkcję zgarniania oleju.
