Aby poprawnie podłączyć silnik trójfazowy 400V, kluczowe jest zrozumienie, jak różne metody połączenia uzwojeń wpływają na jego działanie. W zależności od specyfikacji silnika, można użyć połączenia w gwiazdę lub trójkąt, co ma znaczenie dla efektywności jego pracy. Właściwe podłączenie nie tylko zapewnia optymalne działanie silnika, ale także zwiększa bezpieczeństwo użytkowania.
W niniejszym artykule przedstawimy krok po kroku, jak podłączyć silnik trójfazowy, unikając najczęstszych błędów, które mogą prowadzić do uszkodzeń lub niebezpiecznych sytuacji. Dowiesz się również, jak zmienić kierunek obrotów silnika oraz jakie są zasady podłączania silników do falowników. Dzięki tym informacjom, zyskasz pewność, że Twoje połączenia będą wykonane w sposób bezpieczny i efektywny.
Kluczowe informacje:
- Silnik trójfazowy 400V można podłączyć w gwiazdę lub trójkąt, w zależności od oznaczenia na tabliczce znamionowej.
- Połączenie w trójkąt jest wymagane dla silników oznaczonych jako 400 V (Δ) lub 400 V/690 V (Δ/Y).
- W przypadku połączenia w gwiazdę, napięcie na uzwojeniach wynosi 230 V.
- Zmiana kierunku obrotów silnika polega na zamianie dwóch przewodów fazowych.
- Przy podłączaniu silników do falowników, należy stosować przewody ekranowane z uziemionym ekranem.
Jak poprawnie podłączyć silnik 3 fazowy 400V dla bezpieczeństwa
Aby bezpiecznie podłączyć silnik trójfazowy 400V, kluczowe jest zrozumienie, jakie kroki należy podjąć i jakie zasady bezpieczeństwa przestrzegać. Niezwykle istotne jest, aby przed rozpoczęciem podłączenia określić sposób, w jaki uzwojenia będą połączone – w gwiazdę czy trójkąt. Wybór odpowiedniej metody połączenia ma wpływ na efektywność działania silnika oraz jego bezpieczeństwo.
Podczas podłączania silnika trójfazowego, ważne jest, aby upewnić się, że wszystkie przewody są odpowiednio podłączone, a także że zabezpieczenia są w pełni sprawne. Nieprawidłowe połączenia mogą prowadzić do uszkodzenia silnika lub stwarzać zagrożenie dla użytkownika. Dlatego też, przed przystąpieniem do podłączenia, warto dokładnie zapoznać się z danymi z tabliczki znamionowej silnika oraz z zasadami dotyczącymi bezpieczeństwa.Wybór odpowiedniego połączenia: gwiazda czy trójkąt?
Wybór między połączeniem w gwiazdę a trójkąt zależy od specyfikacji silnika oraz jego zastosowania. Połączenie w trójkąt jest stosowane w przypadku silników oznaczonych jako 400 V (Δ) lub 400 V/690 V (Δ/Y), gdyż umożliwia podłączenie uzwojeń do pełnego napięcia międzyfazowego 400 V. Z kolei połączenie w gwiazdę jest odpowiednie dla silników, które wymagają napięcia 230 V na uzwojeniach, co dotyczy modeli oznaczonych jako 230 V/400 V (Y/Δ).
- Połączenie w trójkąt pozwala na pełne wykorzystanie mocy silnika, co jest korzystne w zastosowaniach przemysłowych.
- Połączenie w gwiazdę zmniejsza napięcie na uzwojeniach, co może być korzystne w sytuacjach, gdy silnik nie wymaga pełnej mocy.
- W przypadku silników z sześcioma zaciskami, połączenie w trójkąt wymaga utworzenia mostków między końcami uzwojeń.
Krok po kroku: instrukcja podłączenia silnika 3 fazowego
Aby poprawnie podłączyć silnik 3 fazowy 400V, należy wykonać kilka kluczowych kroków. Pierwszym z nich jest określenie, czy silnik będzie podłączony w trójkąt czy w gwiazdę, co zależy od oznaczenia na tabliczce znamionowej. Jeśli silnik ma oznaczenie 400 V (Δ), należy go połączyć w trójkąt. W przypadku silników oznaczonych jako 230 V/400 V (Y/Δ), zastosowanie ma połączenie w gwiazdę. Upewnij się, że masz dostęp do odpowiednich narzędzi i materiałów, aby zapewnić bezpieczne połączenie.

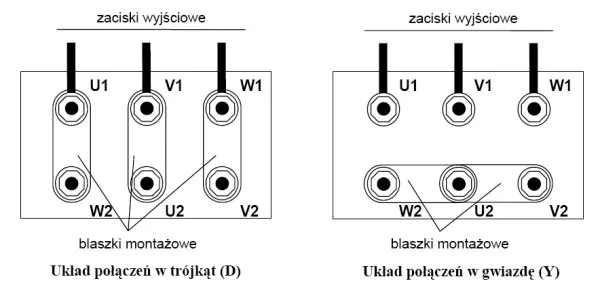

Następnie, jeśli silnik ma sześć zacisków (U1, V1, W1, U2, V2, W2), połączenia w trójkąt wykonujemy, łącząc końce uzwojeń: U1 z W2, V1 z U2 oraz W1 z V2. To tworzy trzy mostki między końcami uzwojeń. Po wykonaniu tych połączeń, podłącz przewody fazowe L1, L2, L3 do początków uzwojeń (U1, V1, W1). Na koniec, przewód ochronny PE powinien być podłączony do obudowy silnika, co zapewnia dodatkowe bezpieczeństwo.
W przypadku silnika zasilanego przez falownik, połączenie uzwojeń zależy od napięcia wyjściowego falownika. Dla falownika trójfazowego z wyjściem 3 x 400 V, silnik należy połączyć w trójkąt, jeśli jego napięcie znamionowe to 400 V (Δ). Dla falownika jednofazowego z wyjściem 3 x 230 V, silnik musi być połączony w trójkąt i mieć oznaczenie 230 V/400 V (Δ/Y). Użycie przewodów ekranowanych z uziemionym ekranem na obu końcach jest zalecane, aby zminimalizować zakłócenia.
| Typ połączenia | Wymagane napięcie | Opis |
|---|---|---|
| Trójkąt (Δ) | 400 V | Pełne napięcie międzyfazowe, stosowane w silnikach o oznaczeniu 400 V (Δ). |
| Gwiazda (Y) | 230 V | Niższe napięcie na uzwojeniach, stosowane w silnikach oznaczonych jako 230 V/400 V (Y/Δ). |
Najczęstsze błędy przy podłączaniu silnika trójfazowego i jak ich unikać
Podczas podłączania silnika trójfazowego 400V, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest nieprawidłowe połączenie uzwojeń, co może spowodować przegrzanie silnika lub jego uszkodzenie. Innym istotnym problemem jest pominięcie podłączenia przewodu ochronnego, co zwiększa ryzyko porażenia prądem elektrycznym. Warto również zwrócić uwagę na niewłaściwe podłączenie przewodów fazowych, co może prowadzić do nieprawidłowego działania silnika.
Wiele osób nie zdaje sobie sprawy, że niewłaściwe podłączenia mogą prowadzić do znacznych strat finansowych oraz uszkodzeń sprzętu. Dlatego tak ważne jest, aby przed przystąpieniem do podłączenia silnika, dokładnie sprawdzić wszystkie połączenia oraz upewnić się, że są one zgodne z danymi z tabliczki znamionowej. Warto również pamiętać, aby nie włączać silnika, jeśli nie ma pewności co do poprawności połączeń, co może skutkować poważnymi uszkodzeniami.
Złe połączenia uzwojeń: skutki i sposoby na ich uniknięcie
Nieprawidłowe połączenia uzwojeń mogą prowadzić do wielu problemów, takich jak przegrzewanie silnika, jego nieprawidłowe działanie, a nawet całkowite uszkodzenie. Na przykład, jeśli silnik oznaczony jako 400 V (Δ) zostanie podłączony w gwiazdę, zamiast w trójkąt, uzwojenia będą narażone na zbyt wysokie napięcie, co może prowadzić do ich uszkodzenia. Aby uniknąć takich sytuacji, należy dokładnie zapoznać się z instrukcją podłączenia i upewnić się, że wszystkie połączenia są zgodne z wymaganiami producenta.Ignorowanie zasad bezpieczeństwa: dlaczego to ważne?
Podczas podłączania silnika trójfazowego 400V, przestrzeganie zasad bezpieczeństwa jest kluczowe dla ochrony zarówno użytkownika, jak i urządzenia. Ignorowanie tych zasad może prowadzić do poważnych wypadków, takich jak porażenie prądem, a także uszkodzenia sprzętu. Ważne jest, aby przed rozpoczęciem pracy upewnić się, że wszystkie przewody są odpowiednio uziemione, a obudowa silnika jest w dobrym stanie. Używanie osobistych środków ochrony, takich jak rękawice i okulary, powinno być standardem w każdym przypadku.
Bezpieczeństwo powinno być priorytetem na każdym etapie podłączania silnika. Należy również pamiętać o wyłączeniu zasilania przed rozpoczęciem jakichkolwiek prac, aby uniknąć niebezpiecznych sytuacji. Regularne kontrole urządzeń oraz ich zgodność z normami bezpieczeństwa są niezbędne, aby zapewnić długotrwałe i bezpieczne użytkowanie silnika. Przestrzeganie tych zasad nie tylko chroni użytkownika, ale również wydłuża żywotność silnika.
Jak zmienić kierunek obrotów silnika 3 fazowego 400V
Zmiana kierunku obrotów silnika trójfazowego 400V jest stosunkowo prostym procesem, który wymaga jedynie kilku kroków. Aby to zrobić, wystarczy zamienić miejscami dwa z przewodów fazowych podłączonych do silnika. Na przykład, zamiana przewodów L1 i L3 spowoduje zmianę kierunku obrotów. Ważne jest, aby przed dokonaniem tej zmiany upewnić się, że silnik jest wyłączony, a zasilanie jest odłączone.
Po dokonaniu zamiany przewodów, można włączyć zasilanie i sprawdzić, czy kierunek obrotów silnika jest zgodny z oczekiwaniami. Warto również pamiętać, że w przypadku silników zasilanych przez falowniki, kierunek obrotów można zmieniać również za pomocą ustawień falownika. Zmiana kierunku obrotów jest przydatna w wielu zastosowaniach, takich jak transport materiałów czy obrót narzędzi.
Proste metody na odwrócenie kierunku obrotów silnika
Odwrócenie kierunku obrotów silnika trójfazowego 400V jest prostym procesem, który można wykonać za pomocą kilku kroków. Najczęściej stosowaną metodą jest zamiana miejscami dwóch przewodów fazowych podłączonych do silnika. Na przykład, jeśli zamienisz przewody L1 i L3, kierunek obrotów silnika zmieni się. Ważne jest, aby przed dokonaniem tej zmiany upewnić się, że silnik jest wyłączony i zasilanie jest odłączone, co zapobiega niebezpiecznym sytuacjom.
Inną metodą, która może być użyta w przypadku silników zasilanych przez falowniki, jest zmiana ustawień falownika. Wiele nowoczesnych falowników pozwala na łatwą zmianę kierunku obrotów za pomocą panelu sterującego. Warto jednak pamiętać, że każda zmiana kierunku obrotów powinna być przeprowadzana zgodnie z zaleceniami producenta, aby uniknąć uszkodzenia silnika. Te proste metody pozwalają na efektywne dostosowanie działania silnika do potrzeb użytkownika.
Wpływ falownika na podłączenie silnika trójfazowego
Podłączenie silnika trójfazowego do falownika wymaga szczególnej uwagi i zrozumienia, jak falownik wpływa na jego działanie. Falownik umożliwia nie tylko regulację prędkości obrotowej silnika, ale także zmianę kierunku obrotów oraz optymalizację zużycia energii. Podczas podłączania silnika do falownika, ważne jest, aby upewnić się, że wszystkie parametry są zgodne z wymaganiami silnika, co zapewnia jego prawidłowe działanie.
Przy podłączaniu silnika do falownika należy zwrócić uwagę na kilka kluczowych aspektów. Po pierwsze, upewnij się, że napięcie wyjściowe falownika odpowiada napięciu znamionowemu silnika. Na przykład, dla silnika oznaczonego jako 400 V (Δ), falownik powinien mieć wyjście 3 x 400 V. Dodatkowo, ważne jest, aby stosować przewody ekranowane, co minimalizuje zakłócenia i poprawia jakość sygnału. Właściwe połączenie falownika zapewnia długotrwałe i niezawodne działanie silnika.
Jak prawidłowo podłączyć silnik do falownika 400V
Aby prawidłowo podłączyć silnik 3 fazowy do falownika 400V, należy wykonać kilka kroków. Po pierwsze, sprawdź, czy falownik jest odpowiedni dla danego silnika i czy jego napięcie wyjściowe odpowiada napięciu znamionowemu silnika. Następnie, podłącz przewody fazowe z falownika do odpowiednich zacisków silnika, zgodnie z oznaczeniami na tabliczce znamionowej. Upewnij się, że przewód ochronny PE jest podłączony do obudowy silnika.
W przypadku silników z sześcioma zaciskami, połączenia powinny być wykonane zgodnie z wybraną metodą połączenia (gwiazda lub trójkąt). Po zakończeniu podłączenia, włącz zasilanie falownika i sprawdź, czy silnik działa poprawnie. Warto również dostosować ustawienia falownika, aby uzyskać optymalne parametry pracy silnika. Prawidłowe podłączenie silnika do falownika gwarantuje efektywne działanie i długą żywotność urządzenia.
| Model falownika | Kompatybilne silniki |
|---|---|
| Falownik Delta VFD-M | Silnik trójfazowy 400V, 3 kW |
| Falownik Schneider ATV320 | Silnik trójfazowy 400V, 5 kW |
| Falownik Siemens G120 | Silnik trójfazowy 400V, 7.5 kW |
Jak zautomatyzować pracę silnika trójfazowego 400V z falownikiem
W dobie rosnącej automatyzacji przemysłowej, integracja falowników z systemami zarządzania produkcją staje się kluczowym elementem optymalizacji procesów. Dzięki zastosowaniu inteligentnych falowników, można nie tylko kontrolować prędkość obrotową silnika, ale także dostosowywać jego działanie w odpowiedzi na zmieniające się warunki produkcyjne. Na przykład, w przypadku zastosowania w systemie IoT (Internet of Things), falowniki mogą komunikować się z innymi urządzeniami, co pozwala na automatyczne dostosowanie parametrów pracy silnika w zależności od zapotrzebowania na moc lub obciążenie.
Warto również rozważyć implementację algorytmów predykcyjnych, które analizują dane z czujników dołączonych do silnika. Takie podejście umożliwia przewidywanie potencjalnych awarii, co pozwala na przeprowadzanie konserwacji prewencyjnej i minimalizuje przestoje produkcyjne. Dzięki tym nowoczesnym technologiom, przedsiębiorstwa mogą nie tylko zwiększyć efektywność operacyjną, ale także zredukować koszty związane z eksploatacją maszyn i ich serwisowaniem.
