Ten artykuł to Twój wizualny przewodnik po świecie prostowników. Dowiesz się, jak rozpoznać to urządzenie na pierwszy rzut oka, jakie elementy świadczą o jego funkcji i jak odróżnić je od innych narzędzi. Jeśli szukasz prostych i klarownych wskazówek, które pomogą Ci zrozumieć, czym jest prostownik i jak wygląda, to jesteś we właściwym miejscu.
Kluczowe cechy wyglądu prostownika, które pomogą Ci go rozpoznać
- Prostownik to zazwyczaj skrzynka z przewodami zasilającymi i kablami do akumulatora zakończonymi "krokodylkami".
- Kable do akumulatora są zawsze oznaczone kolorami: czerwony (+) i czarny (-).
- Panel przedni może mieć analogowy wskaźnik lub cyfrowy wyświetlacz LCD, w zależności od typu urządzenia.
- Starsze prostowniki transformatorowe są cięższe i większe, często z metalową obudową.
- Nowoczesne prostowniki mikroprocesorowe są lżejsze, mniejsze i często mają obudowę z tworzywa sztucznego.
- Prostowniki z funkcją rozruchu są największe i najcięższe, często wyposażone w kółka.
Prostownik w pigułce: Jak rozpoznać to urządzenie na pierwszy rzut oka?

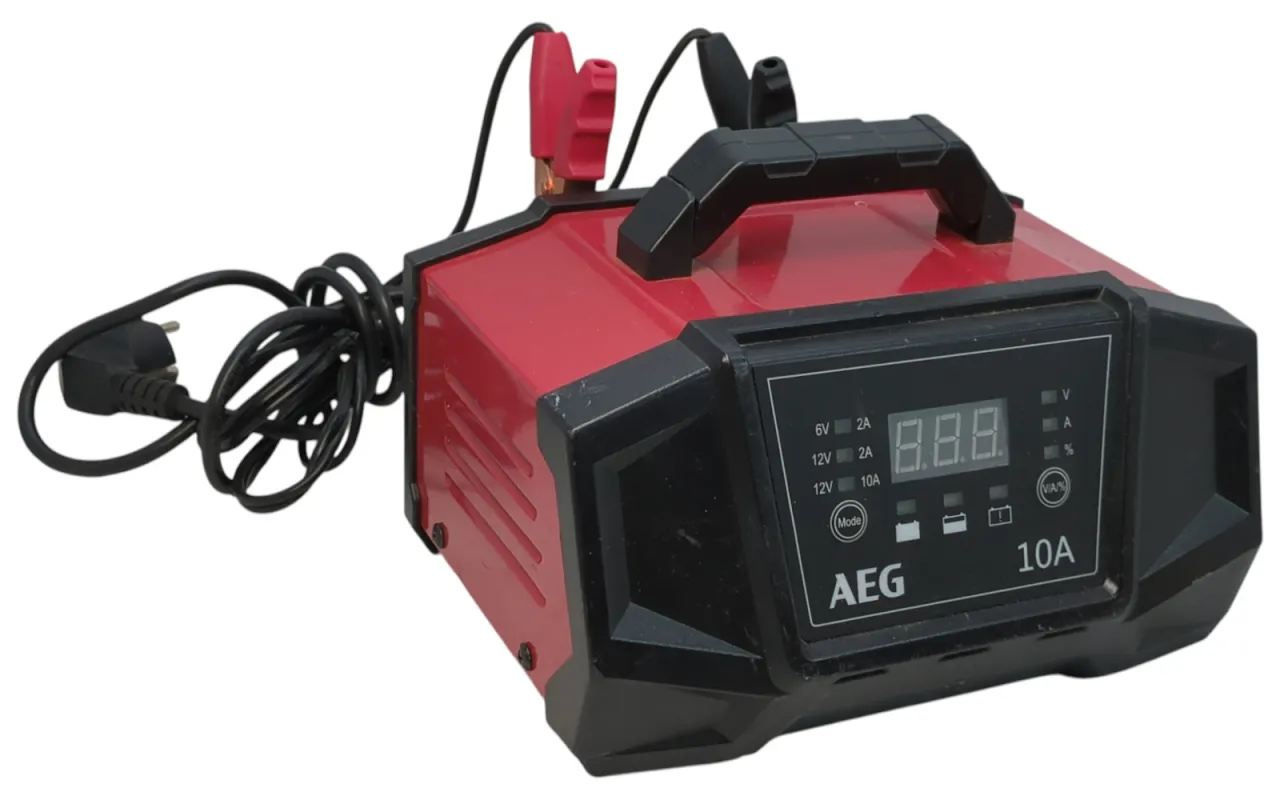

Prostownik samochodowy to urządzenie, które na pierwszy rzut oka można rozpoznać po kilku charakterystycznych cechach. Zazwyczaj przybiera formę niewielkiej skrzynki. Jej obudowa może być wykonana z metalu, co jest typowe dla starszych, cięższych modeli transformatorowych, lub z tworzywa sztucznego w przypadku nowszych, lżejszych konstrukcji mikroprocesorowych. Z tej obudowy wychodzą dwa kluczowe zestawy przewodów. Pierwszy to przewód zasilający, który zakończony jest standardową wtyczką do gniazdka elektrycznego o napięciu 230V. Drugi zestaw to dwa grubsze kable, przeznaczone do podłączenia akumulatora.
Skrzynka, kable i "krokodylki" – charakterystyczne cechy zewnętrzne
Przyjrzyjmy się bliżej samej obudowie prostownika. Jej kształt może być różny od prostokątnych pudełek po bardziej zaokrąglone formy, ale zawsze jest to zwarta bryła. Rozmiar również bywa zmienny, o czym powiemy więcej później. Najważniejsze są jednak kable do akumulatora. Są one zazwyczaj dość grube, co świadczy o tym, że muszą przewodzić znaczną ilość prądu. Na ich końcach znajdziemy charakterystyczne zaciski, powszechnie nazywane "krokodylkami". Te metalowe szczęki są zaprojektowane tak, aby pewnie chwycić bieguny akumulatora, zapewniając dobre połączenie elektryczne.
Czerwony i czarny kabel: Dlaczego kolory mają kluczowe znaczenie?
Kable do akumulatora są zawsze oznaczone kolorami, i to nie bez powodu. Czerwony kabel jest zawsze podłączany do bieguna dodatniego (+) akumulatora, a czarny kabel do bieguna ujemnego (-). To niezwykle ważne oznaczenie, ponieważ prawidłowe podłączenie biegunów jest kluczowe dla bezpieczeństwa i poprawnego działania prostownika. Odwrotne podłączenie może prowadzić do uszkodzenia zarówno prostownika, jak i akumulatora, a w skrajnych przypadkach nawet do niebezpiecznych sytuacji. Według danych Autowizja, prostownik zamienia prąd przemienny z gniazdka na prąd stały, niezbędny do naładowania akumulatora.
Anatomia prostownika: Co zdradza jego przedni panel?
Panel przedni prostownika to centrum dowodzenia miejsce, gdzie użytkownik wchodzi w interakcję z urządzeniem i gdzie zbierane są kluczowe informacje o procesie ładowania. Jego wygląd może się jednak znacznie różnić w zależności od tego, czy mamy do czynienia ze starszym, prostszym modelem, czy z nowoczesnym, zaawansowanym technologicznie urządzeniem.
Klasyka gatunku: Jak wygląda prosty prostownik transformatorowy z analogowym wskaźnikiem?
W przypadku tradycyjnych prostowników transformatorowych, panel przedni jest zazwyczaj bardzo prosty i funkcjonalny. Najczęściej znajdziemy tam analogowy amperomierz jest to taki wskaźnik z ruchomą wskazówką, która pokazuje natężenie prądu ładowania. Obok mogą znajdować się jedna lub dwie diody LED, sygnalizujące podstawowe stany pracy, na przykład czy urządzenie jest podłączone do zasilania, czy też faktycznie ładuje akumulator. Często obecny jest również prosty przełącznik, pozwalający wybrać napięcie ładowania (np. 12V lub 24V) lub tryb pracy (np. ładowanie wolne lub szybkie).
Nowoczesność w akcji: Czym wyróżnia się wygląd prostownika mikroprocesorowego z wyświetlaczem LCD?
Nowoczesne prostowniki mikroprocesorowe prezentują zupełnie inny poziom zaawansowania. Ich panele przednie często zdobi cyfrowy wyświetlacz LCD. Taki ekran potrafi pokazać znacznie więcej informacji: dokładne napięcie ładowania, bieżące natężenie prądu, a nawet procentowy stan naładowania akumulatora czy wybrany tryb pracy. Obok wyświetlacza zazwyczaj znajduje się więcej przycisków, które pozwalają na precyzyjny wybór różnych trybów ładowania. Mogą to być opcje dedykowane konkretnym typom akumulatorów, takim jak AGM czy żelowe, a także funkcje specjalne, jak tryb zimowy czy nawet funkcja odsiarczania akumulatora.
Przyciski i diody: Co oznaczają poszczególne symbole i kontrolki?
Niezależnie od typu prostownika, warto zwrócić uwagę na diody LED i przyciski. Diody zazwyczaj sygnalizują podstawowe stany: zasilanie podłączone, proces ładowania w toku, a czasem także ewentualny błąd lub nieprawidłowość w działaniu. Przyciski natomiast służą do aktywacji poszczególnych funkcji. W prostszych modelach może to być tylko wybór napięcia, w bardziej zaawansowanych dostęp do wspomnianych wyżej specjalistycznych trybów ładowania. Zrozumienie ich znaczenia jest kluczowe dla efektywnego i bezpiecznego korzystania z urządzenia.
Nie każdy prostownik wygląda tak samo: Poznaj kluczowe różnice
Wygląd prostownika to nie tylko kwestia estetyki. Często zdradza on wiele o jego przeznaczeniu, mocy i technologii wykonania. Różnice w rozmiarze, wadze czy zastosowanych materiałach są bezpośrednio związane z tym, do czego dane urządzenie zostało stworzone. Przyjrzyjmy się tym kluczowym aspektom, które pozwolą nam lepiej zrozumieć specyfikę poszczególnych typów prostowników.
Waga ciężka vs. lekka konstrukcja: Dlaczego prostownik transformatorowy jest cięższy od mikroprocesorowego?
Jedną z najbardziej zauważalnych różnic jest waga. Starsze prostowniki transformatorowe są zazwyczaj znacznie cięższe. Wynika to przede wszystkim z zastosowania dużego, ciężkiego transformatora sieciowego, który jest sercem tych urządzeń. Transformator ten obniża napięcie sieciowe, ale sam w sobie waży sporo. Dodatkowo, często mają one metalową obudowę, która również dodaje im masy i zapewnia lepsze odprowadzanie ciepła. Nowoczesne prostowniki mikroprocesorowe, dzięki zastosowaniu bardziej zaawansowanej i lżejszej elektroniki impulsowej zamiast ciężkiego transformatora, są zdecydowanie lżejsze i często zamknięte w obudowach z tworzywa sztucznego.
Mały do motocykla, duży do ciężarówki: Jak rozmiar i woltaż wpływają na wygląd?
Rozmiar prostownika jest ściśle powiązany z jego przeznaczeniem i mocą. Małe, kompaktowe urządzenia, często wielkości dłoni, są idealne do ładowania akumulatorów motocyklowych czy skuterów, które mają niskie napięcie (zazwyczaj 12V) i niewielką pojemność. Im większy akumulator i wyższe napięcie (np. 24V w ciężarówkach), tym większy i mocniejszy musi być prostownik. Urządzenia do samochodów osobowych są zazwyczaj średniej wielkości, natomiast te przeznaczone do maszyn rolniczych czy ciężkiego sprzętu budowlanego mogą być już naprawdę sporych gabarytów.
Potężny wygląd giganta: Po czym poznać prostownik z funkcją rozruchu?
Prostowniki wyposażone w funkcję rozruchu, czyli takie, które potrafią nie tylko ładować akumulator, ale także dostarczyć mu bardzo wysoki prąd rozruchowy, potrzebny do uruchomienia silnika w trudnych warunkach, wyróżniają się imponującym wyglądem. Są to zazwyczaj największe i najcięższe urządzenia spośród wszystkich typów prostowników. Często posiadają solidne, metalowe obudowy, a ich konstrukcja może obejmować kółka i wygodny uchwyt do transportu. Ich gabaryty wynikają z konieczności zastosowania bardzo dużego i mocnego transformatora oraz odpowiednich układów elektronicznych, zdolnych do wygenerowania chwilowo ogromnej mocy.
Jak odróżnić prostownik od innych urządzeń w garażu?
W garażowym chaosie łatwo pomylić podobnie wyglądające urządzenia. Prostownik, ze względu na obecność kabli i specyficzny panel, może być czasami mylony z innymi narzędziami. Warto zatem wiedzieć, na co zwrócić uwagę, aby uniknąć pomyłki i mieć pewność, że sięgamy po właściwy sprzęt.
Prostownik a kompresor: Czym się różni ich wygląd i przeznaczenie?
Kompresor samochodowy, choć również posiada kable, wygląda inaczej niż prostownik. Zamiast grubych kabli zakończonych "krokodylkami" do akumulatora, kompresor zazwyczaj ma jeden krótszy kabel zasilający do gniazdka zapalniczki samochodowej (lub sieciowy) oraz charakterystyczny wąż powietrzny zakończony końcówką do wentyla. Często wyposażony jest również w manometr, czyli wskaźnik ciśnienia. Jego głównym zadaniem jest pompowanie kół, a nie ładowanie akumulatora.
Prostownik czy zasilacz warsztatowy: Na co zwrócić uwagę, by uniknąć pomyłki?
Zasilacz warsztatowy może być wizualnie podobny do prostownika, zwłaszcza jeśli jest to urządzenie o większej mocy. Kluczową różnicą są jednak wyjścia. Prostownik zawsze ma kable z "krokodylkami" do podłączenia bezpośrednio do biegunów akumulatora. Zasilacz warsztatowy natomiast może mieć bardziej uniwersalne terminale wyjściowe, śrubowe lub inne złącza, pozwalające na zasilanie różnych urządzeń elektronicznych lub warsztatowych. Jego przeznaczenie jest szersze niekoniecznie musi być dedykowany do ładowania akumulatorów samochodowych.
Od wyglądu do funkcji: Co wygląd mówi nam o możliwościach prostownika?
Wygląd zewnętrzny prostownika to nie tylko estetyka, ale także cenne wskazówki dotyczące jego funkcjonalności i możliwości. Obserwując pewne elementy konstrukcyjne, możemy wiele wywnioskować o tym, jak urządzenie działa i do czego jest najlepiej przystosowane.
Obudowa z otworami wentylacyjnymi: Dlaczego chłodzenie jest tak ważne?
Wiele prostowników, zwłaszcza te o większej mocy, posiada na obudowie otwory wentylacyjne, a czasem nawet widoczne radiatory. Nie jest to przypadek. W trakcie pracy, szczególnie podczas ładowania akumulatora lub w trybie rozruchu, wewnętrzne komponenty prostownika, takie jak transformator czy układy elektroniczne, generują sporo ciepła. Odpowiednie chłodzenie jest kluczowe dla ich prawidłowego działania i żywotności. Obecność otworów wentylacyjnych lub radiatorów świadczy o tym, że producent zadbał o odprowadzanie ciepła, co jest dobrym znakiem, wskazującym na mocniejszą i potencjalnie bardziej wydajną konstrukcję.
Przeczytaj również: Jak podłączyć dwa akumulatory do prostownika bez błędów i ryzyka
Wybór napięcia 6V/12V/24V: Jak przełączniki zdradzają uniwersalność urządzenia?
Na panelu przednim niektórych prostowników znajdziemy przełączniki, które pozwalają na wybór napięcia ładowania, najczęściej 6V, 12V lub 24V. Obecność takiego przełącznika jest bardzo ważną informacją dla użytkownika. Oznacza ona, że dany prostownik jest urządzeniem uniwersalnym, zdolnym do ładowania akumulatorów o różnym napięciu. Pozwala to na obsługę nie tylko samochodów osobowych (12V), ale także motocykli (często 6V lub 12V) czy ciężarówek i maszyn rolniczych (24V). Jest to cecha, która znacząco podnosi praktyczną wartość prostownika.
