Jak zrobić prostownik 12V DIY? Prosty poradnik krok po kroku

Zbudowanie własnego prostownika do ładowania akumulatora 12V to satysfakcjonujący projekt dla każdego majsterkowicza. Pozwala nie tylko zaoszczędzić pieniądze, ale także daje głębsze zrozumienie działania elektroniki. Jednak, jak w przypadku każdego projektu związanego z prądem, bezpieczeństwo musi być absolutnym priorytetem. W tym przewodniku krok po kroku pokażę Ci, jak zbudować prostownik, od podstawowych zasad bezpieczeństwa, przez dobór komponentów, aż po pierwsze uruchomienie. Przygotuj się na podróż, która wymaga precyzji, cierpliwości i szacunku dla elektryczności.

Zanim podłączysz lutownicę: Co musisz wiedzieć, budując własny prostownik?

Zanim zanurzysz się w świat lutowania i schematów, kluczowe jest solidne przygotowanie. Budowa własnego prostownika to projekt, który wymaga nie tylko podstawowych umiejętności manualnych i elektronicznych, ale przede wszystkim świadomości potencjalnych zagrożeń. Zrozumienie zasad działania, dobór odpowiednich komponentów i, co najważniejsze, bezwzględne przestrzeganie zasad bezpieczeństwa to fundamenty, na których opiera się sukces tego przedsięwzięcia. Jeśli masz już pewne doświadczenie w pracy z elektroniką i czujesz się pewnie przy lutownicy, ten projekt jest dla Ciebie.

Priorytet numer jeden: Kluczowe zasady bezpieczeństwa przy pracy z prądem i akumulatorem

Praca z prądem sieciowym 230V, a następnie z prądami ładowania akumulatora, niesie ze sobą realne ryzyko. Oto najważniejsze zasady, których musisz przestrzegać:

• Ochrona przed porażeniem: Zawsze pracuj z odłączonym zasilaniem sieciowym. Upewnij się, że wszystkie połączenia są dobrze zaizolowane. Nigdy nie dotykaj odsłoniętych przewodów pod napięciem.
• Ryzyko zwarcia: Akumulatory kwasowo-ołowiowe potrafią dostarczyć bardzo wysokie prądy zwarciowe. Uważaj, aby nie spowodować zwarcia między biegunami akumulatora, na przykład przez upuszczenie metalowego narzędzia.
• Wyciek i wybuch akumulatora: Akumulatory te zawierają kwas siarkowy, który jest żrący. Podczas ładowania mogą wydzielać łatwopalny wodór. Pracuj w dobrze wentylowanym pomieszczeniu, z dala od otwartego ognia i iskier. W razie kontaktu z kwasem, natychmiast przemyj skórę dużą ilością wody.
• Środki ochrony osobistej: Zawsze używaj okularów ochronnych, aby chronić oczy przed iskrami lub ewentualnym rozpryskiem elektrolitu. Rękawice ochronne również mogą być wskazane.
• Uziemienie: Jeśli obudowa prostownika jest metalowa, powinna być uziemiona.
• Stan techniczny narzędzi: Upewnij się, że Twoje narzędzia, zwłaszcza lutownica i przewody zasilające, są w dobrym stanie technicznym i posiadają odpowiednią izolację.

Pamiętaj: Bezpieczeństwo jest absolutnym priorytetem. Nie spiesz się i zawsze myśl o potencjalnych zagrożeniach.

Czy to na pewno projekt dla Ciebie? Ocena niezbędnych umiejętności i wymaganego warsztatu

Zanim zdecydujesz się na budowę prostownika, zastanów się, czy posiadasz odpowiednie predyspozycje. Podstawowa wiedza z zakresu elektroniki jest niezbędna musisz rozumieć, czym jest napięcie, prąd, rezystancja oraz jak działają podstawowe komponenty, takie jak transformatory i diody. Umiejętność czytania schematów elektrycznych to kolejny kluczowy element. Oczywiście, biegłość w lutowaniu jest absolutnie konieczna; połączenia muszą być solidne i trwałe. Twój warsztat powinien być wyposażony w:

• Lutownicę z regulacją temperatury (lub przynajmniej o odpowiedniej mocy).
• Cynę do lutowania i topnik.
• Odsysacz do cyny lub plecionkę, które pomogą poprawić błędy podczas lutowania.
• Multimetr niezbędne narzędzie do pomiaru napięcia, prądu i rezystancji.
• Zestaw wkrętaków (płaskie, krzyżakowe).
• Cęgi (boczne, uniwersalne) i ściągacz izolacji.
• Wiertarkę lub wiertarko-wkrętarkę do przygotowania obudowy.
• Okulary ochronne.

Jeśli brakuje Ci którejś z tych umiejętności lub narzędzi, warto najpierw nad nimi popracować, realizując prostsze projekty. Bezpieczeństwo i jakość wykonania są kluczowe.

Prostownik transformatorowy czy z zasilacza ATX? Porównanie dwóch popularnych metod

Istnieją dwie główne ścieżki, którymi można podążyć, budując własny prostownik: konstrukcja oparta na klasycznym transformatorze sieciowym lub modyfikacja zasilacza komputerowego ATX. Każda z nich ma swoje plusy i minusy.

Prostownik transformatorowy jest zazwyczaj prostszy w budowie dla początkujących. Opiera się na łatwo dostępnych komponentach: transformatorze obniżającym napięcie, mostku prostowniczym, kondensatorze i bezpiecznikach. Jego zaletą jest prostota schematu i dobra odporność na przeciążenia. Wadą może być większa waga i gabaryty oraz niższa sprawność energetyczna w porównaniu do nowoczesnych zasilaczy impulsowych.

Modyfikacja zasilacza ATX to bardziej zaawansowane podejście. Zasilacze te są często dostępne za niewielkie pieniądze lub nawet za darmo (ze starych komputerów). Oferują kompaktowe rozmiary i wbudowane zabezpieczenia. Jednak ich standardowe napięcie wyjściowe 12V jest zazwyczaj zbyt niskie do efektywnego ładowania akumulatora kwasowo-ołowiowego. Konieczne jest podniesienie tego napięcia, co wymaga ingerencji w układ sterowania zasilacza, co jest zadaniem dla bardziej doświadczonych elektroników. Według danych Vertex AI Search, podniesienie napięcia wyjściowego zasilacza ATX do ładowania akumulatora jest bardziej skomplikowane niż budowa prostownika transformatorowego.

Wybór metody zależy od Twoich umiejętności, dostępnych części i chęci podjęcia większego wyzwania.

Kompletujemy stanowisko: Lista niezbędnych części i narzędzi do budowy prostownika transformatorowego

Skupmy się teraz na klasycznej, transformatorowej konstrukcji prostownika. Kluczowe jest, aby wszystkie komponenty były dobrane z rozwagą, ponieważ od tego zależy nie tylko skuteczność ładowania, ale przede wszystkim bezpieczeństwo całego układu. Nie warto oszczędzać na jakości podzespołów, zwłaszcza tych odpowiedzialnych za bezpieczeństwo i wytrzymałość.

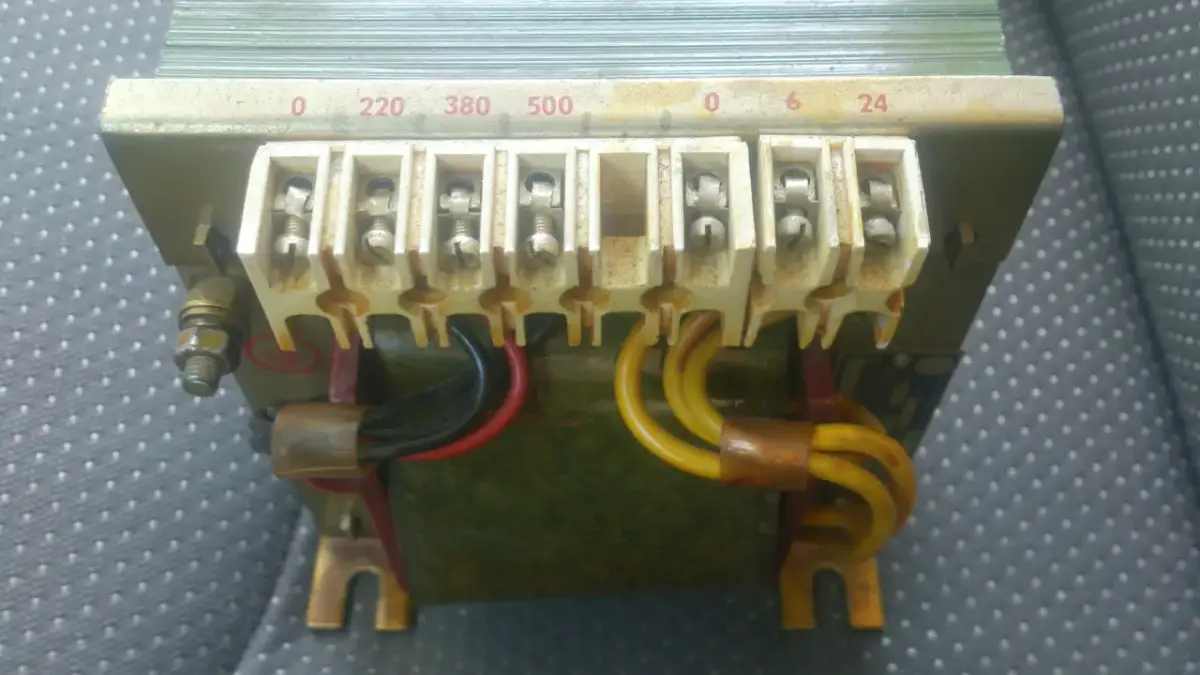

Serce układu: Jak dobrać transformator o odpowiedniej mocy i napięciu do akumulatora 12V?

Transformator jest sercem naszego prostownika. Jego zadaniem jest obniżenie napięcia sieciowego 230V AC do bezpiecznego poziomu, który następnie zostanie przetworzony na prąd stały. Do ładowania akumulatora 12V, optymalne napięcie na uzwojeniu wtórnym transformatora powinno mieścić się w zakresie 12-15V AC. Dlaczego taki zakres? Napięcie stałe po wyprostowaniu i wygładzeniu będzie nieco wyższe niż napięcie przemienne, a akumulator kwasowo-ołowiowy do pełnego naładowania potrzebuje napięcia rzędu 13,8V do 14,5V. Moc transformatora jest równie ważna i powinna być dopasowana do prądu ładowania, jaki chcemy uzyskać. Jeśli celujesz w prąd ładowania około 10A, co jest rozsądnym wyborem dla większości akumulatorów samochodowych, potrzebujesz transformatora o mocy co najmniej 150W. Niższa moc może skutkować przegrzewaniem się transformatora lub brakiem możliwości osiągnięcia wymaganego prądu ładowania.

Klucz do prądu stałego: Czym jest mostek prostowniczy i jak go prawidłowo dobrać?

Prąd przemienny (AC) z transformatora nie nadaje się bezpośrednio do ładowania akumulatora. Potrzebujemy prądu stałego (DC). Tutaj z pomocą przychodzi mostek prostowniczy, znany również jako mostek Graetza. Składa się on zazwyczaj z czterech diod połączonych w specyficzny sposób, który zamienia prąd przemienny na prąd stały pulsujący. Kluczowym parametrem przy wyborze mostka jest jego wydajność prądowa. Powinna ona być znacznie wyższa niż maksymalny prąd, jaki ma płynąć przez prostownik. Dla prądu ładowania rzędu 10A, bezpiecznym wyborem będzie mostek o wydajności 25A lub nawet 35A. Taki zapas zapewnia nie tylko stabilną pracę, ale także lepsze odprowadzanie ciepła. Warto pamiętać, że mostek prostowniczy podczas pracy potrafi się mocno grzać, dlatego często wymaga zamontowania na radiatorze, aby zapobiec przegrzaniu i uszkodzeniu.

Pełna lista zakupów: Kondensatory, radiatory, bezpieczniki i inne elementy elektroniczne

Oprócz transformatora i mostka prostowniczego, do budowy prostownika potrzebne będą jeszcze inne elementy:

• Kondensator elektrolityczny: Jego rolą jest wygładzenie tętnień napięcia stałego pochodzącego z mostka prostowniczego. Dzięki niemu prąd ładowania staje się bardziej stabilny. Popularnym wyborem jest kondensator o pojemności 470μF i napięciu pracy co najmniej 35V (zawsze wybieraj kondensator o napięciu pracy wyższym niż maksymalne napięcie, jakie na nim wystąpi).
• Bezpieczniki: Są kluczowe dla bezpieczeństwa. Potrzebujesz co najmniej dwóch: jednego po stronie pierwotnej (sieciowej) transformatora, chroniącego przed skutkami zwarcia w transformatorze lub instalacji, oraz drugiego po stronie wtórnej (po wyjściu mostka), który zabezpieczy prostownik i akumulator przed przeciążeniem lub odwrotnym podłączeniem. Wartość bezpieczników dobiera się w zależności od mocy transformatora i oczekiwanego prądu ładowania.
• Radiatory: Jak wspomniano, mostek prostowniczy będzie wymagał radiatora. W zależności od mocy transformatora, może być on potrzebny również dla samego transformatora, jeśli podczas testów okaże się, że mocno się grzeje.
• Przewody elektryczne: Użyj przewodów o odpowiednim przekroju, dostosowanym do przenoszonego prądu. Grubsze przewody są potrzebne na wyjściu prostownika (do zacisków krokodylkowych) i po stronie pierwotnej transformatora.
• Zaciski krokodylkowe: Dwa solidne zaciski (czerwony i czarny) do podłączenia prostownika do biegunów akumulatora.
• Obudowa: Musi być bezpieczna, izolowana i na tyle duża, aby pomieścić wszystkie komponenty, zapewniając jednocześnie odpowiednią wentylację.
• Włącznik/wyłącznik: Pozwoli na wygodne włączanie i wyłączanie prostownika.
• Wskaźniki (opcjonalne, ale zalecane): Amperomierz do pomiaru prądu ładowania i woltomierz do monitorowania napięcia akumulatora znacząco podnoszą funkcjonalność i bezpieczeństwo użytkowania prostownika.

Narzędzia, które ułatwią Ci pracę: Od lutownicy po multimetr

Oprócz listy części elektronicznych, potrzebujesz również odpowiednich narzędzi. Podstawowy zestaw każdego elektronika-hobbysty powinien zawierać:

• Lutownicę z regulacją temperatury i kilkoma grotami.
• Cynę elektroniczną (np. 60/40 cynowo-ołowiową lub bezołowiową).
• Topnik (pasta lutownicza lub kalafonia) ułatwiający lutowanie.
• Odsysacz do cyny lub plecionkę lutowniczą do usuwania nadmiaru cyny lub poprawiania błędów.
• Multimetr z funkcją pomiaru napięcia stałego (VDC), zmiennego (VAC) i prądu stałego (ADC).
• Wkrętaki precyzyjne i standardowe.
• Cęgi boczne do odcinania przewodów i uniwersalne do różnych prac.
• Ściągacz izolacji do przewodów.
• Wiertarka z zestawem wierteł do tworzenia otworów w obudowie (np. na włącznik, przewody, wskaźniki).
• Nóż lub skalpel do precyzyjnego przycinania elementów.
• Marker do oznaczania elementów i punktów połączeń.
• Okulary ochronne absolutnie niezbędne!

Posiadanie tych narzędzi znacznie ułatwi montaż i zapewni lepszą jakość wykonania.

Budowa krok po kroku: Jak połączyć wszystko w działającą i bezpieczną całość?

Teraz nadszedł czas na najważniejszą część projektu fizyczne połączenie wszystkich komponentów. Ta sekcja wymaga największej precyzji i uwagi. Pamiętaj, że każdy błąd może mieć poważne konsekwencje, dlatego działaj metodycznie i dokładnie sprawdzaj każde połączenie.

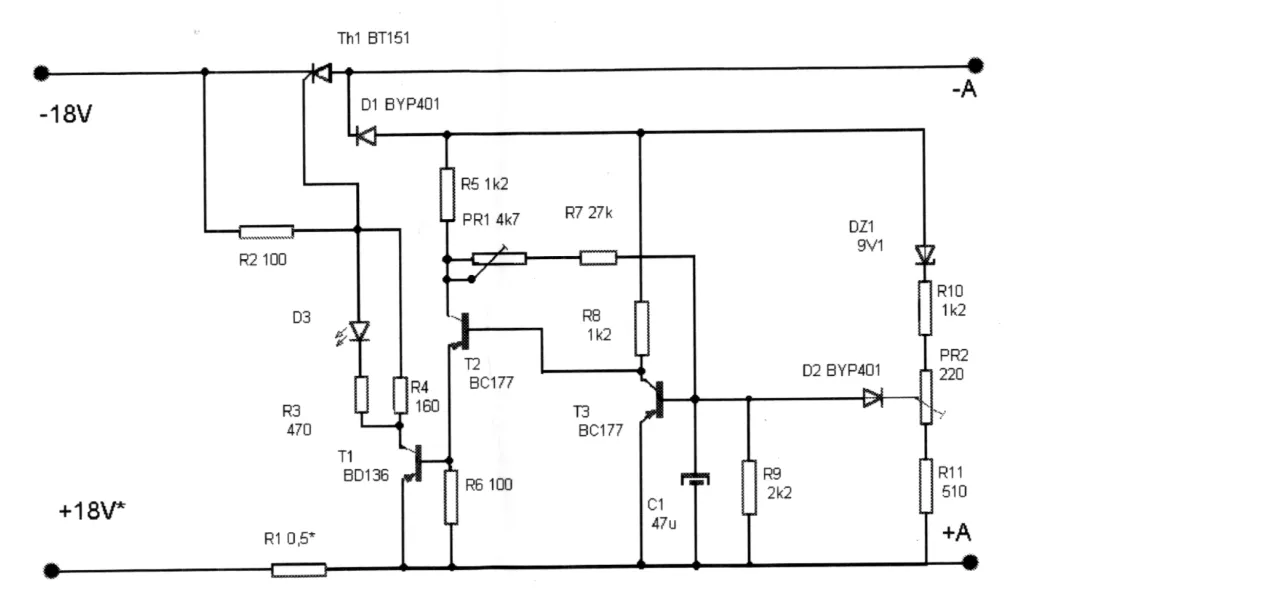

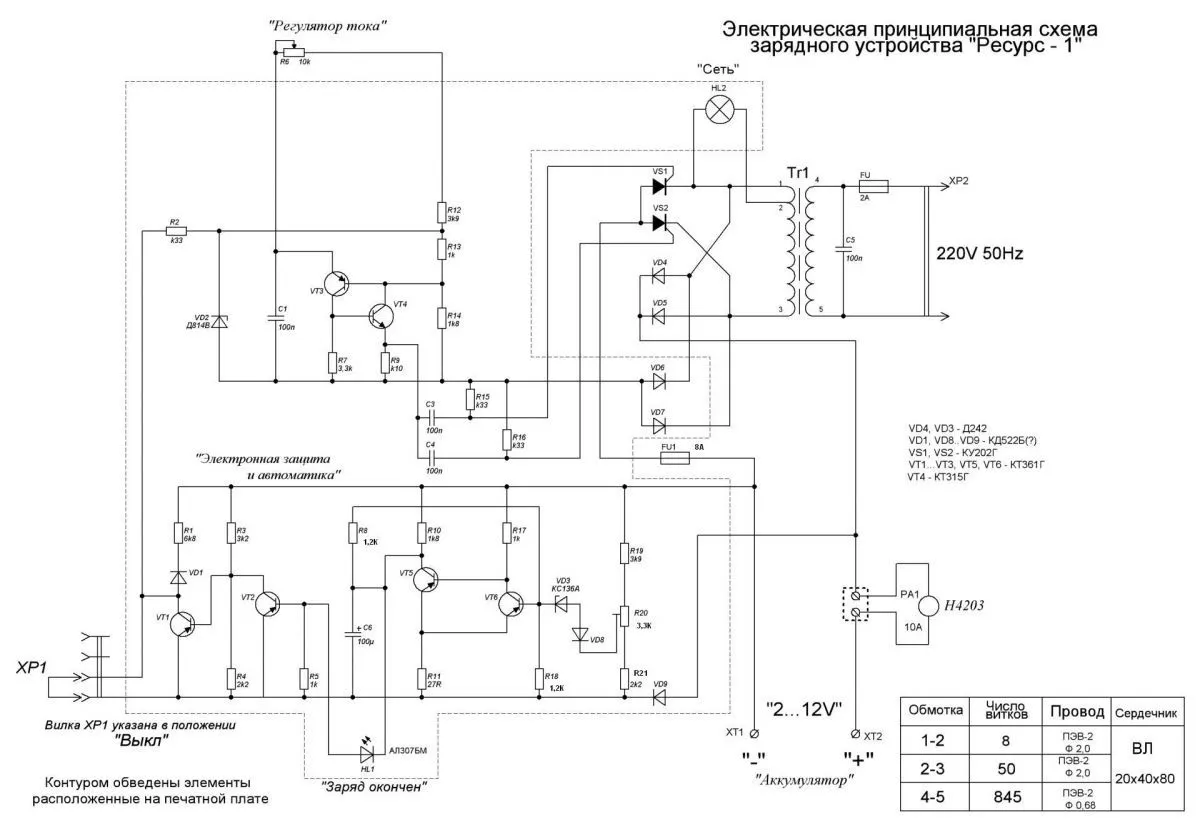

Analiza schematu dla początkujących: Prosty i sprawdzony układ prostownika 12V

Podstawowy schemat prostownika transformatorowego jest stosunkowo prosty. Zacznij od znalezienia sprawdzonego schematu w internecie jest ich mnóstwo i warto wybrać ten, który jest czytelny i zawiera wszystkie niezbędne elementy. Ogólna zasada jest następująca: napięcie sieciowe 230V AC podłączasz do uzwojenia pierwotnego transformatora. Z uzwojenia wtórnego transformatora (np. 12-15V AC) wyprowadzasz przewody do wejść mostka prostowniczego (oznaczone zazwyczaj jako AC lub symbolami falek). Wyjścia mostka prostowniczego (oznaczone jako + i -) podłączasz do kondensatora elektrolitycznego (pamiętając o właściwej biegunowości!) oraz do bezpiecznika po stronie wtórnej i dalej do zacisków wyjściowych prostownika. Pamiętaj, że bezpiecznik po stronie pierwotnej jest również kluczowy i powinien być umieszczony szeregowo z jednym z przewodów sieciowych.

Montaż mechaniczny: Jak rozplanować i bezpiecznie umieścić komponenty w obudowie?

Zanim zaczniesz lutować, zaplanuj rozmieszczenie elementów w obudowie. Transformator i mostek prostowniczy (zwłaszcza z radiatorem) to elementy, które będą się grzać, dlatego powinny mieć zapewnioną dobrą wentylację. Umieść je tak, aby powietrze mogło swobodnie przepływać wokół nich. Jeśli planujesz zamontować amperomierz i woltomierz, upewnij się, że są one łatwo dostępne do odczytu. Bezpieczniki powinny być umieszczone w miejscach, gdzie łatwo będzie je wymienić w razie potrzeby. Wszystkie elementy muszą być solidnie zamocowane, aby zapobiec ich przemieszczaniu się podczas transportu lub użytkowania. Pamiętaj o izolacji wszystkie połączenia pod napięciem muszą być zabezpieczone przed przypadkowym dotknięciem.

Lutowanie bez tajemnic: Najważniejsze połączenia elektryczne, których nie można pomylić

Lutowanie to kluczowy etap, który decyduje o trwałości i bezpieczeństwie połączeń. Upewnij się, że powierzchnie lutowane są czyste. Podgrzej zarówno element, jak i ścieżkę na płytce drukowanej (lub przewód), a następnie nałóż cynę. Połączenie powinno być błyszczące i gładkie, bez grudek cyny. Zwróć szczególną uwagę na:

• Biegunowość kondensatora elektrolitycznego: Posiada on oznaczenie biegunowości (zazwyczaj pasek z minusami po jednej stronie). Podłączenie go odwrotnie może doprowadzić do jego uszkodzenia, a nawet eksplozji.
• Wejścia i wyjścia mostka prostowniczego: Upewnij się, że podłączasz przewody z transformatora do wejść AC, a wyjścia (+) i (-) do dalszej części układu.
• Połączenia z transformatorem: Zidentyfikuj uzwojenie pierwotne i wtórne oraz ich początki i końce.
• Zaciski krokodylkowe: Połączenia z nimi muszą być bardzo solidne, aby zapewnić dobry kontakt z akumulatorem.

Jeśli masz wątpliwości, lepiej sprawdzić połączenie multimetrem przed podłączeniem zasilania.

Instalacja zabezpieczeń: Gdzie i jak wpiąć bezpieczniki, aby chronić siebie i sprzęt?

Bezpieczniki to Twoja pierwsza linia obrony przed poważnymi awariami. Niezbędne są co najmniej dwa:

• Bezpiecznik po stronie pierwotnej (sieciowej): Powinien być umieszczony w szeregu z jednym z przewodów zasilających 230V AC, przed transformatorem. Chroni on przed skutkami zwarcia w uzwojeniu pierwotnym transformatora lub w samej instalacji. Jego wartość dobiera się w zależności od mocy transformatora zazwyczaj jest to wartość nieco wyższa niż nominalny prąd pobierany przez transformator przy pełnym obciążeniu.
• Bezpiecznik po stronie wtórnej (ładowania): Montowany jest na wyjściu prostownika, przed zaciskami krokodylkowymi. Chroni on przed skutkami zwarcia na wyjściu, przeciążeniem oraz może pomóc w ochronie akumulatora i prostownika przed uszkodzeniem w przypadku odwrotnego podłączenia biegunów. Jego wartość powinna być nieco wyższa niż maksymalny prąd ładowania, jaki chcesz uzyskać (np. dla prądu 10A, bezpiecznik 15A będzie odpowiedni).

Upewnij się, że bezpieczniki są umieszczone w odpowiednich uchwytach i są łatwo dostępne do wymiany.

Pierwsze uruchomienie i testy: Jak sprawdzić, czy Twój prostownik działa poprawnie?

Po zakończeniu montażu nadchodzi najbardziej emocjonujący moment pierwsze uruchomienie. To etap, który wymaga szczególnej ostrożności i dokładnych pomiarów. Nie podłączaj od razu akumulatora. Najpierw wykonaj kilka testów "na sucho", aby upewnić się, że wszystko działa tak, jak powinno.

Kontrola na sucho: Pomiar napięcia wyjściowego multimetrem bez podłączonego akumulatora

Podłącz przewód zasilający prostownik do gniazdka sieciowego, ale nie podłączaj jeszcze zacisków do akumulatora. Włącz prostownik. Następnie, używając multimetru ustawionego na pomiar napięcia stałego (VDC), ostrożnie dotknij sondami do zacisków wyjściowych prostownika (tam, gdzie normalnie podłączasz akumulator). Powinieneś odczytać napięcie stałe. Dla prostownika przeznaczonego do ładowania akumulatora 12V, oczekiwana wartość powinna mieścić się w zakresie około 14-18V DC (bez obciążenia napięcie może być nieco wyższe niż docelowe napięcie ładowania). Jeśli odczyt jest zerowy, bardzo wysoki (np. powyżej 20V), lub niestabilny, natychmiast wyłącz prostownik i sprawdź wszystkie połączenia, biegunowość kondensatora i poprawność montażu mostka prostowniczego.

Prawidłowe podłączenie do akumulatora: Jaka jest bezpieczna kolejność i jak uniknąć iskrzenia?

Gdy masz pewność, że napięcie wyjściowe jest prawidłowe, możesz przystąpić do podłączenia akumulatora. Kluczowa jest tutaj prawidłowa kolejność, która minimalizuje ryzyko iskrzenia i uszkodzenia elektroniki:

1. Podłącz zaciski prostownika do biegunów akumulatora: Najpierw podłącz czerwony zacisk (+) do bieguna dodatniego (+) akumulatora, a następnie czarny zacisk (-) do bieguna ujemnego (-) akumulatora. Upewnij się, że zaciski są dobrze umocowane i nie ma ryzyka ich zsunięcia.
2. Włącz prostownik: Dopiero teraz podłącz przewód zasilający prostownik do gniazdka sieciowego lub włącz główny włącznik prostownika.

Unikaj iskrzenia przy podłączaniu zacisków do akumulatora. Iskra może zapalić opary wodoru wydzielające się z akumulatora. Jeśli jednak dojdzie do niewielkiego iskrzenia, zazwyczaj jest to objaw podłączania prostownika z włączonym zasilaniem lub próby podłączenia odwrotnie biegunów.

Obserwacja pracy: Jak interpretować wskazania amperomierza i woltomierza podczas ładowania?

Jeśli zamontowałeś amperomierz i woltomierz, teraz jest czas, aby je wykorzystać. Po podłączeniu prostownika do naładowanego akumulatora, amperomierz powinien pokazać prąd ładowania. Początkowo prąd ten może być wysoki, a następnie stopniowo spadać w miarę ładowania akumulatora. Woltomierz pokaże napięcie na biegunach akumulatora, które powinno stopniowo wzrastać. Prawidłowy prąd ładowania dla akumulatora 12V zazwyczaj mieści się w zakresie od 1/10 do 1/5 jego pojemności (np. dla akumulatora 60Ah, prąd ładowania powinien wynosić około 6-12A). Obserwuj oba wskaźniki. Jeśli prąd ładowania jest zbyt wysoki lub zbyt niski, a napięcie nie rośnie, może to świadczyć o problemach z akumulatorem lub prostownikiem. Zwracaj uwagę na temperaturę elementów jeśli transformator lub mostek prostowniczy nadmiernie się grzeją, natychmiast przerwij ładowanie.

Coś dla ambitnych: Jak ulepszyć prosty prostownik?

Po zbudowaniu podstawowej wersji prostownika, możesz zastanowić się nad jego ulepszeniem. Dodanie kilku funkcji może znacząco zwiększyć jego funkcjonalność, bezpieczeństwo i komfort użytkowania. Nawet proste modyfikacje mogą przynieść znaczące korzyści.

Prosta regulacja prądu ładowania: Metody dla początkujących

Możliwość regulacji prądu ładowania jest bardzo przydatna, ponieważ różne typy akumulatorów i ich stan techniczny mogą wymagać odmiennego prądu. Najprostszym sposobem na uzyskanie pewnej regulacji jest zastosowanie dodatkowego rezystora mocy włączonego szeregowo z wyjściem prostownika. Zmieniając wartość tego rezystora (np. za pomocą przełącznika i kilku rezystorów o różnej wartości), możesz regulować prąd ładowania. Pamiętaj jednak, że rezystory mocy będą się grzać, więc muszą być odpowiednio dobrane i zamontowane. Bardziej zaawansowane metody obejmują zastosowanie prostych układów z regulatorem napięcia, ale to już krok w kierunku bardziej skomplikowanej elektroniki.

Zabezpieczenie przed odwrotną polaryzacją: Dlaczego warto o nim pomyśleć?

Przypadkowe podłączenie akumulatora odwrotnie biegunami jest częstym błędem, który może prowadzić do uszkodzenia zarówno akumulatora, jak i prostownika. Proste zabezpieczenie przed odwrotną polaryzacją można zrealizować, włączając w szereg z wyjściem prostownika dodatkową, mocną diodę prostowniczą. Dioda ta przewodzi prąd tylko w jednym kierunku, więc jeśli biegunowość zostanie odwrócona, dioda zablokuje przepływ prądu, chroniąc układ. Należy jednak pamiętać, że taka dioda powoduje spadek napięcia (około 0,7V) i wydziela ciepło, więc musi być odpowiednio dobrana i potencjalnie chłodzona.

Automatyczne wyłączanie: Pomysły na układ, który zapobiegnie przeładowaniu akumulatora

Przeładowanie akumulatora jest szkodliwe dla jego żywotności. Aby temu zapobiec, można zbudować prosty układ automatycznego wyłączania. Najczęściej wykorzystuje się do tego przekaźnik i prosty układ porównujący napięcie. Gdy napięcie na akumulatorze osiągnie z góry określoną wartość (np. 14,5V), układ porównujący (np. z użyciem popularnego wzmacniacza operacyjnego lub komparatora) aktywuje przekaźnik, który odłącza zasilanie od prostownika. To rozwiązanie zapewnia, że akumulator nigdy nie zostanie przeładowany, nawet jeśli zapomnisz o jego odłączeniu.

Alternatywna droga: Jak zrobić prostownik z zasilacza komputerowego ATX?

Jeśli szukasz bardziej kompaktowego i potencjalnie tańszego rozwiązania, modyfikacja zasilacza komputerowego ATX może być interesującą opcją. Choć wymaga ona większej wiedzy elektronicznej, daje możliwość stworzenia nowoczesnego i funkcjonalnego prostownika.

Zalety i wady tego rozwiązania w porównaniu do konstrukcji transformatorowej

Modyfikacja zasilacza ATX ma swoje mocne i słabe strony w porównaniu do klasycznego prostownika transformatorowego:

• Zalety:
  • Kompaktowe rozmiary i niska waga: Zasilacze ATX są znacznie mniejsze i lżejsze od tradycyjnych transformatorów.
  • Wbudowane zabezpieczenia: Posiadają szereg zabezpieczeń (przed zwarciem, przeciążeniem, przepięciem), które można częściowo wykorzystać.
  • Często niższy koszt: Zasilacze ATX można pozyskać tanio lub za darmo ze starych komputerów.
  • Wyższa sprawność energetyczna: Zasilacze impulsowe są zazwyczaj bardziej energooszczędne.
• Wady:
  • Większa złożoność modyfikacji: Podniesienie napięcia wyjściowego wymaga ingerencji w układ sterowania, co jest trudniejsze niż w przypadku prostownika transformatorowego.
  • Ryzyko uszkodzenia: Błędy podczas modyfikacji mogą łatwo doprowadzić do uszkodzenia zasilacza.
  • Mniejsza odporność na przeciążenia: Zasilacze impulsowe mogą być bardziej wrażliwe na długotrwałe przeciążenia niż transformatory.
  • Potencjalne zakłócenia: Zasilacze impulsowe mogą generować więcej zakłóceń radiowych.

Według danych Vertex AI Search, modyfikacja zasilacza ATX jest bardziej skomplikowana i wymaga większej wiedzy z zakresu elektroniki.

Przeczytaj również: Na ile amper ustawić prostownik, aby uniknąć uszkodzenia akumulatora?

Kluczowe modyfikacje: Jak bezpiecznie podnieść napięcie wyjściowe zasilacza ATX do ładowania akumulatora?

Standardowe napięcie 12V z zasilacza ATX jest zbyt niskie do efektywnego ładowania akumulatora kwasowo-ołowiowego, który potrzebuje około 13,8-14,5V. Aby to osiągnąć, konieczne jest podniesienie napięcia wyjściowego. Najczęściej odbywa się to poprzez modyfikację układu sprzężenia zwrotnego kontrolera napięcia, którym w wielu zasilaczach ATX jest popularny układ scalony TL494 (lub jego odpowiednik). Polega to na zmianie wartości rezystorów w obwodzie, który informuje kontroler o aktualnym napięciu wyjściowym. Zwiększając rezystancję w tym obwodzie, zmuszamy kontroler do podniesienia napięcia wyjściowego. Jest to operacja wymagająca precyzji i dobrej znajomości schematów zasilaczy ATX. Należy pamiętać o odłączeniu zasilania sieciowego przed przystąpieniem do pracy i zachowaniu szczególnej ostrożności, ponieważ wewnątrz zasilacza mogą znajdować się naładowane kondensatory, które stanowią zagrożenie porażenia prądem.
