Jak zbudować prostownik to pytanie, które zadaje sobie wielu entuzjastów elektroniki i majsterkowiczów. Prostownik jest urządzeniem, które przekształca prąd zmienny (AC) na prąd stały (DC), co jest niezbędne w wielu projektach elektronicznych. W tym artykule przedstawimy krok po kroku, jak zbudować prostownik, używając łatwo dostępnych materiałów i narzędzi.
Budowa prostownika nie jest skomplikowana, a przy odpowiednich wskazówkach można to zrobić samodzielnie w domowym warsztacie. W kolejnych częściach omówimy nie tylko potrzebne komponenty i narzędzia, ale również kroki montażu, a także kluczowe zasady bezpieczeństwa. Dzięki temu każdy, nawet początkujący, będzie mógł stworzyć własny prostownik i wykorzystać go w różnych projektach elektronicznych.
Kluczowe informacje:- Prostownik składa się z transformatora, mostka prostowniczego, kondensatorów i rezystorów.
- Do budowy potrzebne będą podstawowe narzędzia, takie jak lutownica, multimeter i śrubokręty.
- Proces montażu obejmuje przygotowanie transformatora, instalację mostka prostowniczego oraz dodanie kondensatorów dla stabilizacji napięcia.
- Bezpieczeństwo jest kluczowe – należy unikać zagrożeń elektrycznych i zapewnić odpowiednie uziemienie.
- Można dodać zaawansowane funkcje, takie jak regulator napięcia czy wskaźnik napięcia, aby zwiększyć funkcjonalność prostownika.
- Prostowniki znajdują zastosowanie w wielu projektach DIY oraz jako element zasilania dla różnych urządzeń.
Jak zbudować prostownik – materiały i narzędzia potrzebne do projektu
Budowa prostownika wymaga odpowiednich materiałów i narzędzi, które są kluczowe dla sukcesu projektu. W skład podstawowych komponentów prostownika wchodzą transformator, mostek prostowniczy, kondensatory oraz rezystory. Każdy z tych elementów odgrywa istotną rolę w procesie przekształcania prądu zmiennego (AC) na prąd stały (DC), co jest niezbędne w wielu zastosowaniach elektronicznych.
Ważne jest, aby odpowiednio dobrać komponenty oraz narzędzia, które ułatwią montaż prostownika. W kolejnych podsekcjach omówimy szczegółowo, jakie konkretne elementy są potrzebne oraz jakie narzędzia będą niezbędne do przeprowadzenia tego zadania.
Wybór odpowiednich komponentów do budowy prostownika
Do zbudowania prostownika potrzebne będą następujące komponenty:
- Transformator: Używany do zmniejszenia napięcia AC. Przykład: Transformator XYZ 220V.
- Mostek prostowniczy: Składa się z diod, które konwertują AC na DC. Przykład: Mostek prostowniczy ABC 1N4007.
- Kondensatory: Służą do wygładzania napięcia DC. Przykład: Kondensator elektrolityczny 1000µF 25V.
- Rezystory: Używane do ograniczenia prądu i ochrony komponentów. Przykład: Rezystor 1kΩ.
Narzędzia niezbędne do samodzielnego montażu prostownika
Aby zbudować prostownik, potrzebne będą również odpowiednie narzędzia. Oto lista najważniejszych z nich:
- Lutownica: Niezbędna do łączenia elementów elektronicznych.
- Multimetr: Umożliwia pomiar napięcia, prądu i oporu, co jest kluczowe w testowaniu prostownika.
- Śrubokręty: Przydają się do mocowania komponentów w obudowie.
Narzędzia niezbędne do samodzielnego montażu prostownika
Aby zbudować prostownik, potrzebne będą odpowiednie narzędzia, które ułatwią cały proces montażu. Kluczowym narzędziem jest lutownica, która pozwala na trwałe łączenie elementów elektronicznych. Używając lutownicy, można łatwo połączyć diody w mostku prostowniczym oraz inne komponenty w obwodzie. Kolejnym ważnym narzędziem jest multimetr, który umożliwia pomiar napięcia, prądu oraz oporu. Dzięki multimetrze można sprawdzić, czy prostownik działa poprawnie i czy napięcie wyjściowe jest stabilne.
Nie można zapomnieć o śrubokrętach, które są niezbędne do mocowania komponentów w obudowie prostownika. Dobrze mieć również obcinaczki do drutu oraz ściągacze izolacji, które pomogą w przygotowaniu przewodów do podłączeń. Te narzędzia z pewnością ułatwią pracę i sprawią, że montaż będzie bardziej efektywny. Posiadając te wszystkie narzędzia, można z powodzeniem przystąpić do budowy prostownika, co pozwoli na uzyskanie prądu stałego z prądu zmiennego.
Czytaj więcej: Gdzie kupić prostownik – najlepsze miejsca i porady na zakupy
Montaż transformatora i podłączenie do źródła zasilania

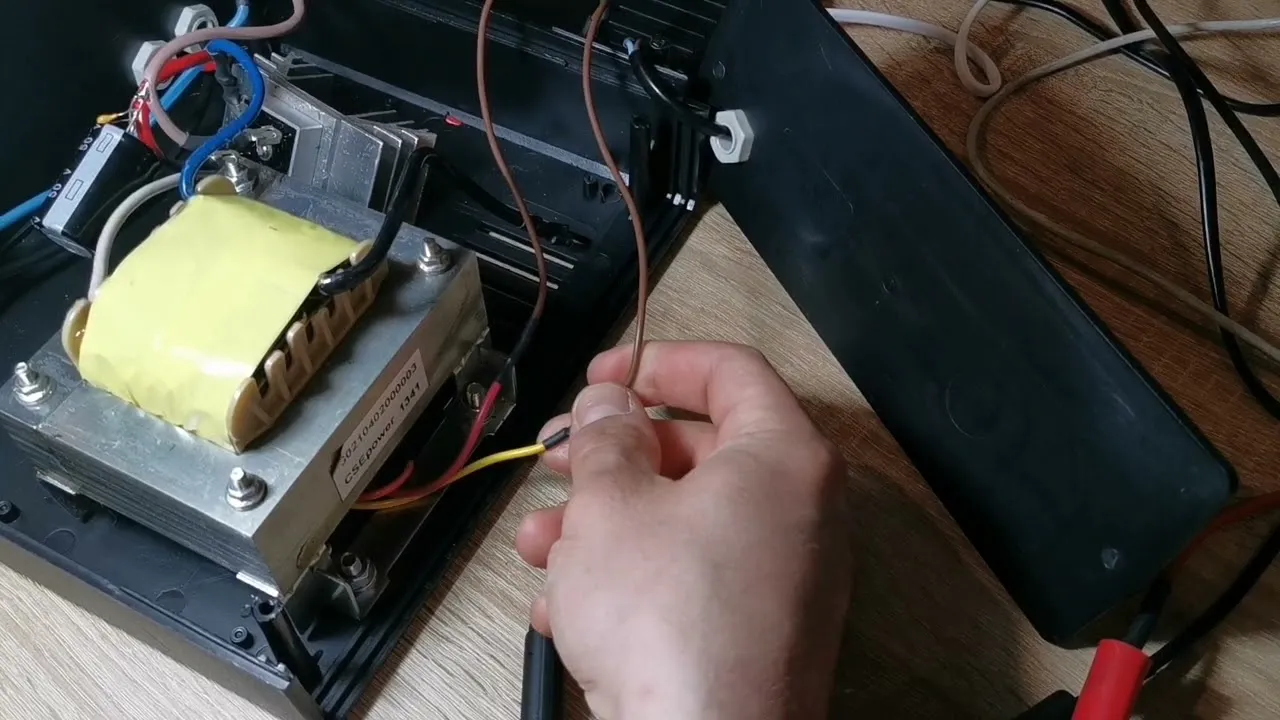

Rozpoczęcie budowy prostownika wymaga najpierw zamontowania transformatora. Transformator powinien być umieszczony w odpowiedniej obudowie, która zapewni bezpieczeństwo i stabilność. Należy podłączyć go do źródła zasilania, co zazwyczaj oznacza podłączenie przewodów do gniazdka elektrycznego. Ważne jest, aby upewnić się, że transformator jest odpowiednio zabezpieczony i że wszystkie połączenia są solidne, aby uniknąć zwarcia.
Po zamontowaniu transformatora, można przejść do podłączenia go do reszty układu. Zazwyczaj wyjście transformatora łączy się z mostkiem prostowniczym, który będzie konwertować prąd zmienny na prąd stały. Upewnij się, że przewody są dobrze izolowane i że nie ma ryzyka ich uszkodzenia podczas dalszej pracy. Prawidłowe podłączenie transformatora jest kluczowe dla prawidłowego działania całego prostownika.
Instalacja mostka prostowniczego i jego funkcje
Instalacja mostka prostowniczego jest następnym krokiem w budowie prostownika. Mostek prostowniczy składa się z czterech diod, które są odpowiedzialne za konwersję prądu zmiennego (AC) na prąd stały (DC). Po podłączeniu wyjścia transformatora do mostka, diody w mostku zaczną działać, umożliwiając przepływ prądu w jednym kierunku, co jest kluczowe dla uzyskania stabilnego napięcia wyjściowego.
Podczas instalacji mostka prostowniczego, ważne jest, aby zwrócić uwagę na odpowiednie oznaczenia diod. Należy podłączyć je zgodnie z instrukcją, aby zapewnić prawidłowe działanie. Po zakończeniu instalacji mostka, warto przetestować połączenia, aby upewnić się, że wszystko działa poprawnie przed przejściem do kolejnych kroków budowy prostownika.
Dodawanie kondensatorów dla stabilizacji napięcia
Kondensatory odgrywają kluczową rolę w stabilizacji napięcia w prostowniku. Ich głównym zadaniem jest wygładzanie napięcia DC, co oznacza, że eliminują one pulsacje, które mogą występować po prostowaniu prądu zmiennego. Dzięki kondensatorom, napięcie wyjściowe staje się bardziej stabilne i przewidywalne, co jest niezwykle ważne w zastosowaniach elektronicznych, gdzie wymagane jest stałe zasilanie.
Podczas dodawania kondensatorów do układu, należy je podłączyć równolegle do wyjścia mostka prostowniczego. Wartość pojemności kondensatora powinna być dobrana w zależności od wymagań aplikacji. Na przykład, dla prostownika o niskiej mocy, kondensator o pojemności 1000µF może być wystarczający, natomiast w przypadku większych obciążeń, może być konieczne zastosowanie kondensatorów o większej pojemności. Prawidłowe podłączenie kondensatorów zapewni lepszą wydajność układu i zmniejszy ryzyko uszkodzenia innych komponentów.
Jak unikać zagrożeń elektrycznych podczas pracy z prostownikiem
Podczas pracy z prostownikiem, istnieje wiele zagrożeń elektrycznych, które mogą prowadzić do poważnych wypadków. Kluczowe jest, aby zawsze upewnić się, że urządzenie jest odłączone od zasilania przed przystąpieniem do jakichkolwiek prac. Należy również unikać używania uszkodzonych przewodów lub komponentów, które mogą prowadzić do zwarcia lub porażenia prądem. Dobrą praktyką jest korzystanie z narzędzi z izolowanymi uchwytami oraz noszenie odpowiedniej odzieży ochronnej, aby zminimalizować ryzyko kontaktu z prądem.
Warto również zainwestować w odpowiednie zabezpieczenia, takie jak bezpieczniki czy wyłączniki różnicowoprądowe, które mogą automatycznie odłączyć zasilanie w przypadku wykrycia nieprawidłowości. Regularne sprawdzanie stanu technicznego urządzeń oraz obwodów elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa podczas pracy. Przestrzeganie tych zasad znacząco zmniejsza ryzyko wystąpienia niebezpiecznych sytuacji podczas budowy prostownika.
Znaczenie odpowiedniego uziemienia i izolacji
Uziemienie i izolacja są kluczowymi elementami bezpieczeństwa w każdym układzie elektrycznym, w tym w prostownikach. Uziemienie zapewnia, że wszelkie niepożądane napięcia są odprowadzane do ziemi, co chroni użytkowników przed porażeniem prądem. Ważne jest, aby wszystkie metalowe części obudowy były odpowiednio uziemione, a także aby instalacja elektryczna była zgodna z obowiązującymi normami.
Izolacja przewodów i komponentów jest równie istotna. Należy upewnić się, że wszystkie przewody są odpowiednio izolowane, aby zapobiec przypadkowemu kontaktowi z prądem. W przypadku użycia kondensatorów i innych elementów, które mogą gromadzić ładunek, ich obudowy powinny być również dobrze izolowane. Dzięki tym środkom bezpieczeństwa można znacznie zmniejszyć ryzyko porażenia prądem oraz uszkodzenia sprzętu.
Jak wykorzystać prostownik w projektach energii odnawialnej
Prostowniki odgrywają kluczową rolę nie tylko w standardowych aplikacjach elektronicznych, ale również w systemach energii odnawialnej. W szczególności, mogą być używane w instalacjach solarnych, gdzie przekształcają prąd zmienny generowany przez inwertery na prąd stały, który jest niezbędny do zasilania urządzeń domowych lub ładowania akumulatorów. Dzięki temu, użytkownicy mogą efektywnie gromadzić energię słoneczną i wykorzystywać ją w późniejszym czasie, co przyczynia się do większej niezależności energetycznej.
W przyszłości, rozwój technologii prostowników może prowadzić do jeszcze bardziej zaawansowanych rozwiązań, takich jak inteligentne prostowniki, które będą mogły automatycznie dostosowywać swoje parametry do zmieniających się warunków zasilania. Takie innowacje mogą zwiększyć efektywność systemów energii odnawialnej, a także umożliwić integrację z innymi technologiami, takimi jak systemy zarządzania energią w budynkach. Warto zatem rozważyć, jak prostowniki mogą stać się integralną częścią przyszłych rozwiązań energetycznych, które będą przyjazne dla środowiska i bardziej zrównoważone.
