Podłączenie nowego radia w Twoim Oplu nie musi być skomplikowane. Ten poradnik pomoże Ci zrozumieć schemat kostki ISO, samodzielnie poradzić sobie z typowymi problemami z zasilaniem, a także wyjaśni specyfikę instalacji w nowszych modelach Opla wyposażonych w magistralę CAN-Bus. Przygotuj się na praktyczne wskazówki, które pozwolą Ci cieszyć się lepszym dźwiękiem w samochodzie.

Podłączenie radia ISO w Oplu – kluczowe wskazówki

  • Standardowa kostka ISO składa się z części zasilającej (A) i głośnikowej (B).
  • W Oplach często występuje zamiana pinów zasilania (A4 i A7), co powoduje utratę pamięci radia.
  • Nowsze modele Opla (po 2004 r.) wykorzystują magistralę CAN-Bus, co wymaga specjalnych adapterów.
  • Samodzielna instalacja wymaga zrozumienia schematów i ewentualnej modyfikacji okablowania.
  • Dostępne są adaptery do zamiany pinów oraz moduły CAN-Bus do zachowania pełnej funkcjonalności.

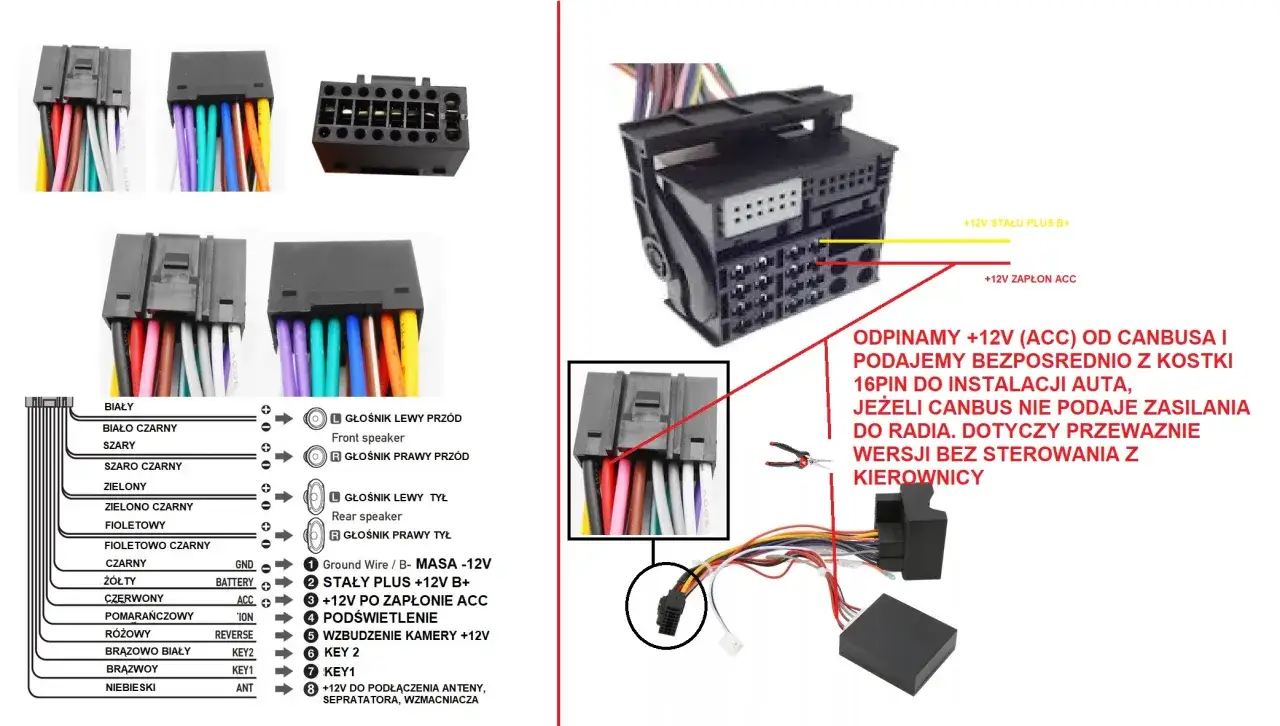

Schemat kostki ISO Opel: połączenia głośników, zasilania i CANBUS. Opis pinów i instrukcja podłączenia radia.

Twój Opel i nowe radio – dlaczego schemat kostki ISO to wiedza obowiązkowa?

Co to jest kostka ISO i dlaczego ułatwia życie?

Kostka ISO, zdefiniowana przez normę ISO 10487, to nic innego jak uniwersalne złącze, które od lat służy do podłączania radioodtwarzaczy w samochodach. Jej główną zaletą jest ustandaryzowanie, co oznacza, że niezależnie od marki samochodu czy producenta radia, sposób podłączenia jest zazwyczaj taki sam. Standard ten składa się z dwóch głównych części: kostki zasilającej (A) odpowiedzialnej za dostarczanie energii do radia oraz kostki głośnikowej (B) służącej do podłączenia głośników. Dzięki temu wymiana radia na nowszy model lub po prostu inne urządzenie staje się znacznie prostsza i mniej czasochłonna.

Zanim zaczniesz: sprawdź, czy w Twoim Oplu na pewno jest standardowe złącze

Chociaż norma ISO 10487 jest powszechnie stosowana, warto pamiętać, że nie każdy samochód jest z nią w pełni zgodny. W niektórych Oplach, zwłaszcza tych starszych lub bardzo specyficznych, mogą występować fabryczne złącza odbiegające od standardu lub dodatkowe przewody. Z tego powodu, zanim zdecydujesz się na zakup nowego radia lub adaptera, zawsze warto fizycznie sprawdzić złącze znajdujące się w samochodzie. Pozwoli to uniknąć nieporozumień i upewnić się, że wybrany sprzęt będzie pasował. W przypadku bardzo starych modeli lub tych z nietypową fabryczną instalacją audio, mogą pojawić się złącza inne niż ISO.

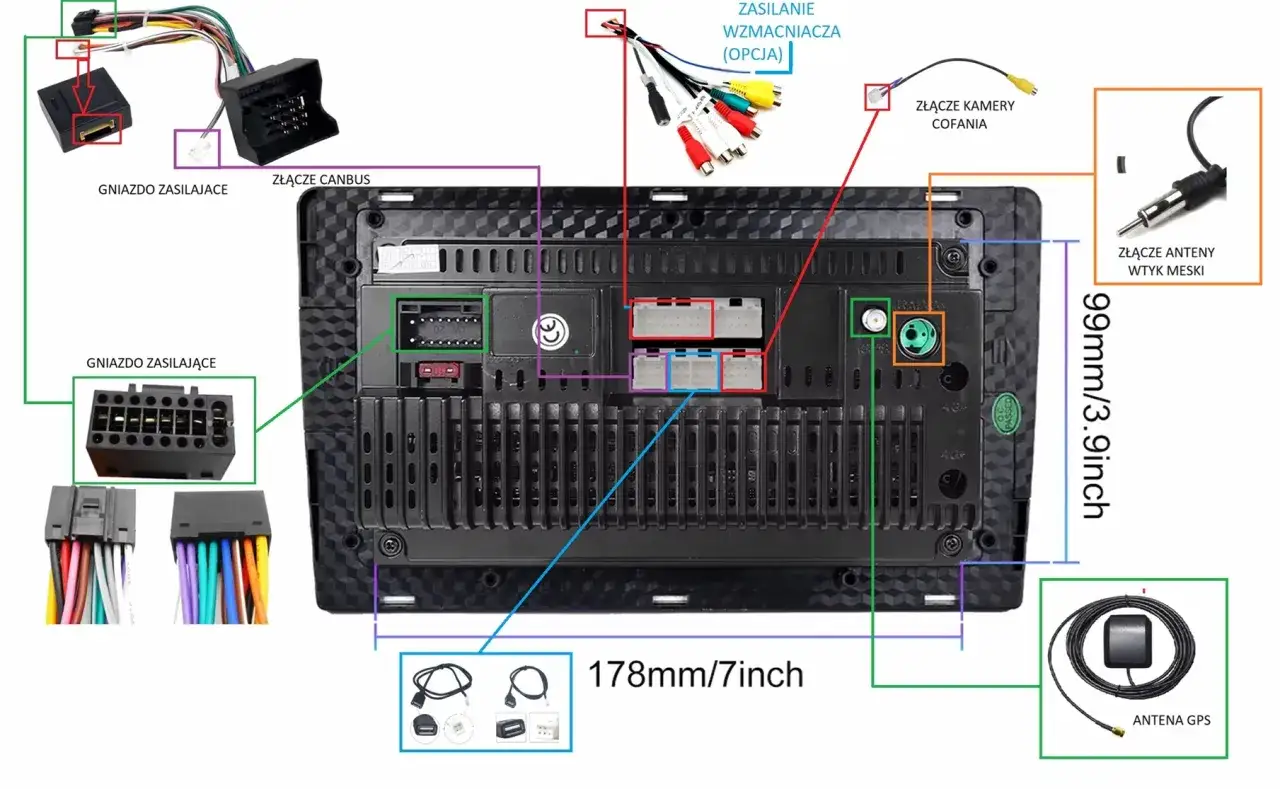

Schemat kostki ISO radia samochodowego Opel: złącza zasilające, CANBUS, kamery cofania, anteny, GPS.

Anatomia kostki ISO – rozszyfruj każdy pin i kolor kabla

Kostka A (zasilanie): Serce Twojego nowego radia

Kostka zasilająca, zazwyczaj w kolorze czarnym lub brązowym, jest kluczowa dla poprawnego działania radia. Odpowiada za dostarczenie niezbędnej energii. Oto najważniejsze piny, na które musisz zwrócić uwagę:

  • Pin A4: Stałe +12V ten przewód dostarcza stałe napięcie z akumulatora, które jest niezbędne do podtrzymania pamięci radia. Dzięki niemu po wyłączeniu zapłonu Twoje ulubione stacje radiowe czy ustawienia equalizera nie znikną. Standardowy kolor tego przewodu to zazwyczaj żółty.
  • Pin A7: +12V po stacyjce (ACC) ten przewód dostarcza napięcie tylko wtedy, gdy przekręcisz kluczyk w stacyjce. To on odpowiada za włączenie radia po uruchomieniu silnika i wyłączenie go po jego zgaszeniu. Typowy kolor to czerwony.
  • Pin A8: Masa (GND) jest to uziemienie, czyli połączenie z karoserią samochodu. Bez niego żadne urządzenie elektryczne nie będzie działać. Standardowy kolor to czarny.
  • Pin A5: Sterowanie anteną/wzmacniaczem ten pin wysyła sygnał +12V do wysuwanej anteny lub fabrycznego wzmacniacza, gdy radio jest włączone.
  • Pin A6: Podświetlenie podłączenie tego przewodu sprawia, że podświetlenie radia dostosowuje się do oświetlenia deski rozdzielczej, np. ściemnia się po włączeniu świateł.

Kostka B (głośniki): Jak prawidłowo rozprowadzić dźwięk w kabinie?

Kostka głośnikowa, zazwyczaj w kolorze brązowym, jest odpowiedzialna za przesyłanie sygnału audio do poszczególnych głośników w samochodzie. Składa się z ośmiu pinów, które obsługują cztery kanały po jednym dla każdego głośnika (lewy przód, prawy przód, lewy tył, prawy tył). Każdy kanał ma dwa przewody: jeden "+" i jeden "-" dla każdego głośnika. Oto typowy układ i kolory przewodów:

  • Lewy przód: Biały (+) / Biało-czarny (-)
  • Prawy przód: Szary (+) / Szaro-czarny (-)
  • Lewy tył: Zielony (+) / Zielono-czarny (-)
  • Prawy tył: Fioletowy (+) / Fioletowo-czarny (-)

Pamiętaj, że te kolory są standardowe, ale w niektórych samochodach mogą się nieznacznie różnić. Zawsze warto sprawdzić schemat instalacji swojego konkretnego modelu Opla, jeśli masz wątpliwości.

Tabela kolorów i pinów: Twoja ściągawka do szybkiej instalacji

Pin Funkcja Standardowy kolor przewodu
A4 Stałe +12V (pamięć) Żółty
A7 +12V po stacyjce (ACC) Czerwony
A8 Masa (GND) Czarny
A5 Sterowanie anteną/wzmacniaczem Niebieski
A6 Podświetlenie Pomarańczowy/Szary
B1 Lewy przód (+) Biały
B2 Lewy przód (-) Biało-czarny
B3 Prawy przód (+) Szary
B4 Prawy przód (-) Szaro-czarny
B5 Lewy tył (+) Zielony
B6 Lewy tył (-) Zielono-czarny
B7 Prawy tył (+) Fioletowy
B8 Prawy tył (-) Fioletowo-czarny

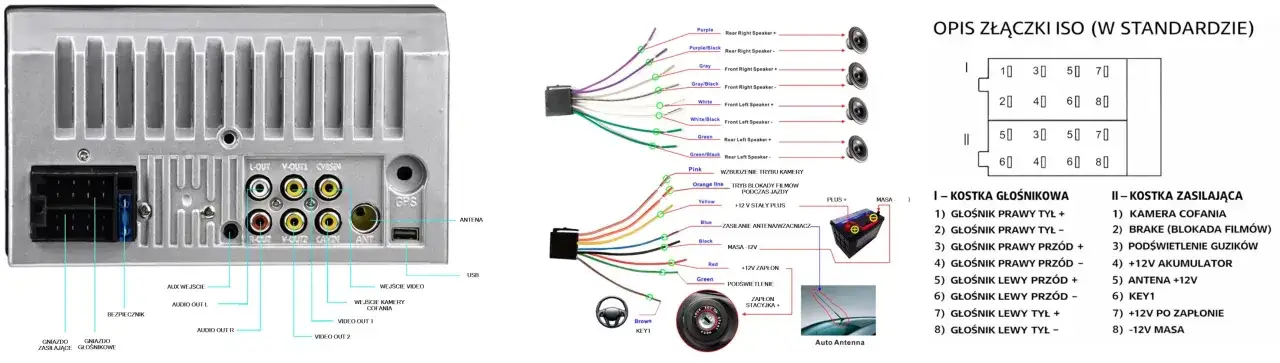

Schemat kostki ISO do radia Opel: połączenia głośników, zasilania, kamery cofania i innych.

Typowy problem w Oplu: Zamienione przewody zasilania i utrata pamięci radia

Dlaczego radio "zapomina" stacje po wyjęciu kluczyka? Wyjaśniamy przyczynę

To jeden z najczęstszych problemów, z jakimi borykają się właściciele Opli przy wymianie radia. W wielu modelach tej marki fabrycznie zamienione są miejscami przewody odpowiedzialne za stałe zasilanie (+12V) i zasilanie po stacyjce (+12V ACC). Standard ISO przewiduje, że pin A4 to stałe napięcie, a A7 to napięcie po przekręceniu kluczyka. W Oplach często jest odwrotnie. Skutkuje to tym, że radio nie otrzymuje stałego zasilania potrzebnego do podtrzymania pamięci. W efekcie po wyłączeniu zapłonu wszystkie ustawienia zapisane stacje radiowe, ustawienia equalizera, a nawet głośność są tracone. W skrajnych przypadkach, gdy przewód ACC jest podłączony do stałego plusa, a stały plus do ACC, radio może w ogóle się nie uruchamiać lub działać nieprawidłowo.

Jak zamienić piny 4 i 7 (plus stały i plus po stacyjce)? Prosta instrukcja krok po kroku

Na szczęście rozwiązanie tego problemu jest stosunkowo proste i można je wykonać samodzielnie. Oto jak to zrobić:

  1. Przygotuj narzędzia: Będziesz potrzebować cienkiego, płaskiego narzędzia, np. małego śrubokręta, wykałaczki lub specjalnego narzędzia do demontażu pinów.
  2. Zlokalizuj kostkę zasilającą: Znajdź kostkę ISO w swoim samochodzie i zidentyfikuj piny A4 i A7 (zazwyczaj żółty i czerwony przewód).
  3. Wyjmij piny z kostki: Ostrożnie wsuń narzędzie w szczelinę obok pinu, który chcesz wyjąć, i delikatnie podważ zatrzask. Następnie pociągnij za przewód, aby wysunąć pin z plastikowej obudowy kostki. Powtórz czynność dla drugiego pinu. Bądź bardzo ostrożny, aby nie uszkodzić zatrzasków ani samych pinów.
  4. Zamień piny miejscami: Włóż wyjęte piny z powrotem do kostki, ale w zamienionych miejscach pin A4 powinien teraz trafić do gniazda A7, a pin A7 do gniazda A4. Upewnij się, że piny są dobrze osadzone i zatrzaski zaskoczyły.
  5. Sprawdź połączenie: Po wykonaniu operacji, podłącz radio i sprawdź, czy pamięta ustawienia po wyłączeniu zapłonu.

Gotowe adaptery z przeplotem – kiedy warto w nie zainwestować?

Jeśli nie czujesz się pewnie przy samodzielnym przepinowywaniu przewodów, lub po prostu chcesz zaoszczędzić czas i mieć pewność estetycznego wykonania, warto rozważyć zakup gotowego adaptera z tzw. "przeplotem". Są to specjalne przejściówki przeznaczone dla konkretnych marek samochodów, w tym Opla. Taki adapter ma z jednej strony fabryczne złącze pasujące do instalacji Twojego samochodu (z już poprawioną kolejnością pinów zasilania), a z drugiej standardową kostkę ISO, do której podłączasz swoje nowe radio. Jest to rozwiązanie bezinwazyjne i bardzo proste w montażu, eliminujące ryzyko uszkodzenia oryginalnej instalacji lub pinów.

Nowsze Ople (po 2004 r.) a magistrala CAN-Bus: Co to dla Ciebie oznacza?

Brak prądu "po stacyjce" w kostce ISO? Witaj w świecie CAN-Bus

W nowszych modelach Opli, produkowanych mniej więcej od 2004 roku (takich jak Astra H, Corsa D, Vectra C, Zafira B), tradycyjne okablowanie zostało w dużej mierze zastąpione przez cyfrową komunikację za pośrednictwem magistrali CAN-Bus. Oznacza to, że wiele sygnałów, które wcześniej były przesyłane prostymi przewodami (+12V po stacyjce, sygnał prędkości, sygnał oświetlenia), jest teraz przesyłanych w formie cyfrowej. W praktyce może to oznaczać, że w kostce ISO nie znajdziesz tradycyjnego przewodu ACC (+12V po stacyjce). Fabryczne radio jest w stanie odczytać sygnał o włączeniu zapłonu bezpośrednio z magistrali CAN, ale uniwersalne radio tego nie potrafi. Bez odpowiedniego adaptera nowe radio może się nie włączać lub działać nieprawidłowo.

Chcesz zachować sterowanie z kierownicy? Musisz poznać ten adapter

Kolejną funkcją, która w nowszych Oplach jest realizowana przez magistralę CAN-Bus, jest sterowanie radiem za pomocą przycisków na kierownicy. Jeśli zależy Ci na zachowaniu tej wygodnej opcji po zamontowaniu niefabrycznego radia, będziesz potrzebować specjalnego adaptera. Ten adapter, oprócz zapewnienia zasilania, będzie również "tłumaczył" sygnały sterujące z kierownicy na język zrozumiały dla Twojego nowego radia.

Czym jest moduł CAN-Bus i dlaczego jest niezbędny w modelach takich jak Astra H, Vectra C czy Zafira B?

Moduł CAN-Bus, często nazywany też adapterem CAN-Bus lub interfejsem CAN, jest kluczowym elementem przy podłączaniu niefabrycznego radia w nowszych Oplach. Jego zadaniem jest "tłumaczenie" cyfrowych informacji przesyłanych przez magistralę CAN na analogowe sygnały, które są zrozumiałe dla uniwersalnego radioodtwarzacza. Dzięki niemu nowe radio otrzymuje niezbędne sygnały, takie jak "+12V po stacyjce" (ACC), sygnał prędkości pojazdu (GALA) czy sygnał włączenia oświetlenia. Bez tego modułu niefabryczne radio nie będzie w stanie poprawnie funkcjonować, a funkcje takie jak sterowanie z kierownicy czy automatyczne włączanie się radia z zapłonem będą niedostępne. Jest to inwestycja, która zapewnia pełną integrację nowego sprzętu audio z elektroniką samochodu.

Praktyczny poradnik: Jak bezpiecznie podłączyć radio w Oplu od A do Z

Niezbędne narzędzia – co przygotować przed demontażem?

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia. Ułatwią one demontaż starego radia i montaż nowego, a także zminimalizują ryzyko uszkodzenia elementów wnętrza samochodu. Oto lista podstawowych narzędzi:

  • Klucze do demontażu radia: Specjalne klucze lub haczyki, które pozwalają na wyjęcie fabrycznego radia z deski rozdzielczej.
  • Śrubokręty: Zestaw płaskich i krzyżakowych śrubokrętów o różnych rozmiarach.
  • Narzędzia do podważania: Plastikowe łopatki lub szpachelki, które pomogą delikatnie podważyć elementy tapicerki bez pozostawiania śladów.
  • Kombinerki: Mogą być przydatne do manipulowania przewodami lub zaciskania złącz.
  • Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczenia połączeń elektrycznych.
  • Miernik uniwersalny (multimetr): Opcjonalnie, ale bardzo pomocny do sprawdzania obecności napięcia na poszczególnych przewodach, zwłaszcza w przypadku wątpliwości co do instalacji CAN-Bus.

Krok 1: Identyfikacja instalacji w Twoim aucie (standardowa vs. CAN-Bus)

Pierwszym i kluczowym krokiem jest dokładne zidentyfikowanie typu instalacji elektrycznej w Twoim Oplu. Zastanów się, czy Twój samochód jest starszym modelem, który najprawdopodobniej posiada standardową kostkę ISO (choć z potencjalnie zamienionymi pinami zasilania), czy też jest to nowszy model, w którym dominuje magistrala CAN-Bus. Rok produkcji samochodu jest tu ważną wskazówką. Najpewniejszą metodą jest jednak fizyczne sprawdzenie złącza za radiem. Poszukaj przewodów ACC (+12V po stacyjce) jeśli ich brakuje lub są one nietypowe, prawdopodobnie masz do czynienia z systemem CAN-Bus. Użycie miernika uniwersalnego może pomóc w potwierdzeniu obecności lub braku napięcia na pinach po przekręceniu kluczyka.

Krok 2: Podłączenie adaptera lub przepinowanie przewodów

Po zidentyfikowaniu typu instalacji, możesz przejść do podłączenia nowego radia. W zależności od sytuacji, będziesz musiał postąpić inaczej:

  • Starsze Ople ze standardową kostką ISO (z zamienionymi pinami): Najprostszym rozwiązaniem jest użycie dedykowanego adaptera z przeplotem, który ma już poprawioną kolejność pinów zasilania. Alternatywnie, jeśli czujesz się na siłach, możesz samodzielnie przepiąć przewody A4 i A7 w fabrycznej kostce lub w kostce radia.
  • Nowsze Ople z magistralą CAN-Bus: W tym przypadku niezbędne będzie zastosowanie modułu CAN-Bus. Adapter ten podłączasz między instalacją samochodu a radiem. Zapewni on sygnał +12V po stacyjce oraz umożliwi zachowanie sterowania z kierownicy (jeśli kupisz odpowiedni adapter z obsługą tej funkcji).

Pamiętaj, aby zawsze dokładnie sprawdzić instrukcję dołączoną do adaptera lub modułu CAN-Bus, ponieważ sposób podłączenia może się nieznacznie różnić w zależności od producenta i modelu.

Przeczytaj również: Jakie płyny do chłodnicy Golf 4 zapewnią długotrwałą ochronę?

Krok 3: Test "na sucho" – sprawdź wszystko przed ostatecznym montażem

Zanim na stałe zamontujesz nowe radio w desce rozdzielczej, koniecznie przeprowadź test "na sucho". Polega on na podłączeniu wszystkich przewodów i sprawdzeniu działania radia bez jego pełnego osadzenia w konsoli. Upewnij się, że:

  • Radio włącza się i wyłącza poprawnie wraz z zapłonem.
  • Po wyłączeniu zapłonu zachowuje ustawienia (stacje radiowe, głośność, equalizer).
  • Wszystkie głośniki grają i są prawidłowo podłączone (lewy przód, prawy przód, lewy tył, prawy tył).
  • Jeśli posiadasz adapter, sprawdź, czy sterowanie z kierownicy działa poprawnie.

Ten prosty krok pozwoli Ci uniknąć sytuacji, w której po złożeniu wszystkiego okaże się, że coś nie działa, i będziesz musiał wszystko demontować od nowa.

Źródło:

[1]

https://it.wikipedia.org/wiki/ISO_10487

[2]

http://www.audiobas.pl/opis_kostki_iso.html

[3]

https://manuals.plus/pl/incartec/iso-10487-iso-leads-manual

[4]

https://forum.opel24.com/topic/7610-zamiana-kabelk%C3%B3w-w-iso/

[5]

https://saunika.sk/can-bus-moduly-pre-autoradia/iso-adapter-can-bus-modul-opel/

FAQ - Najczęstsze pytania

Sprawdź obecność ACC (+12V po stacyjce) w kostce A i stałe +12V. W Opelach po 2004 r. sygnały często idą CAN-Bus, więc potrzebny by adapter.

Tak. Modele po 2004 r. używają CAN-Bus; adapter tłumaczy sygnały na analogowe i pozwala na sterowanie z kierownicy.

Kostka A: A4 stałe +12V, A7 ACC, A8 GND. Kostka B: LF+, LF-, RF+, RF-. Kolory: A4 żółty, A7 czerwony, A8 czarny; LF+ biały, LF- biało-czarny; RF+ szary, RF- szaro-czarny.

Najczęściej to zamiana pinów A4/A7. Przepnij je lub użyj adaptera z przeplotem. W CAN-Bus konieczny moduł CAN-Bus.
