Kolejność dokręcania śrub pokrywy zaworów: Poradnik krok po kroku

Prawidłowa kolejność dokręcania śrub pokrywy zaworów to nie tylko kwestia estetyki, ale przede wszystkim klucz do zapewnienia szczelności silnika i uniknięcia kosztownych napraw. Niewłaściwe działanie w tym obszarze może prowadzić do wycieków oleju, uszkodzenia uszczelki, a nawet pęknięcia samej pokrywy. Ten artykuł jest Twoim niezbędnym przewodnikiem, który krok po kroku wyjaśni, jak wykonać tę pozornie prostą, lecz niezwykle ważną czynność mechaniczne.

Dlaczego kolejność dokręcania śrub pokrywy zaworów to nie drobiazg, a konieczność?

Wielu początkujących mechaników bagatelizuje znaczenie kolejności dokręcania śrub pokrywy zaworów, traktując tę czynność jako rutynową. Nic bardziej mylnego! Ta precyzyjna sekwencja jest absolutnie krytyczna dla prawidłowego działania silnika. Niewłaściwe dokręcanie może prowadzić do szeregu poważnych problemów. Przede wszystkim, nierównomierny docisk uszczelki to prosta droga do pojawienia się wycieków oleju. Olej, który przedostaje się na zewnątrz silnika, nie tylko zanieczyszcza komorę silnika, ale może również stanowić zagrożenie pożarowe. Co więcej, nadmierna siła lub jej brak w niewłaściwych miejscach może spowodować uszkodzenie samej uszczelki, prowadząc do jej szybkiego zużycia i utraty właściwości uszczelniających. W skrajnych przypadkach, szczególnie przy pokrywach wykonanych z tworzywa sztucznego lub przy silnym dokręcaniu śrub w aluminiowej głowicy, może dojść do pęknięcia pokrywy lub, co gorsza, do zerwania gwintu w głowicy silnika. To już są naprawy o znacznie wyższym koszcie. Chodzi tu o zapewnienie jednolitego nacisku na całej powierzchni styku, co gwarantuje optymalne rozłożenie naprężeń i długotrwałą szczelność.

Sekret idealnej szczelności – jak uniknąć kosztownych wycieków oleju?

Kluczem do osiągnięcia idealnej szczelności jest równomierny docisk uszczelki na całej jej powierzchni. Prawidłowa kolejność dokręcania śrub pozwala na stopniowe i kontrolowane ściąganie pokrywy do bloku silnika. Dzięki temu uszczelka jest równomiernie ściskana, co zapobiega powstawaniu mikroszczelin, przez które mógłby przedostawać się olej. Wyobraź sobie, że dokręcasz śruby w sposób chaotyczny jedna śruba jest dokręcona mocniej, inna słabiej. W efekcie uszczelka jest "przegięta" w jednym miejscu i niedociśnięta w innym. Taka nierównomierność naprężeń w naturalny sposób prowadzi do nieszczelności. Dlatego właśnie stosowanie odpowiedniej sekwencji dokręcania jest tak fundamentalne dla utrzymania silnika w czystości i zapobiegania wyciekom.

Równomierny docisk uszczelki: Gwarancja, że Twoja praca nie pójdzie na marne

Uszczelka pokrywy zaworów, choć często niedoceniana, jest elementem pracującym pod stałym naciskiem i w zmiennych temperaturach. Jej zadaniem jest izolowanie komory spalania i układu smarowania od otoczenia. Aby mogła skutecznie pełnić swoją funkcję przez długi czas, musi być dociskana równomiernie. Równomierny docisk zapewnia, że materiał uszczelki pracuje w optymalnych warunkach, nie ulegając przedwczesnemu zmęczeniu czy deformacji. Nierównomierny nacisk, wynikający z błędnej kolejności dokręcania śrub, może prowadzić do lokalnego "wypchnięcia" uszczelki lub jej zgniecenia, co drastycznie skraca jej żywotność i prowadzi do wspomnianych wycieków. Twoja praca przy wymianie uszczelki lub dokręcaniu pokrywy pójdzie na marne, jeśli nie zadbasz o ten kluczowy aspekt.

Pęknięta pokrywa lub zerwany gwint – poznaj ryzyko dokręcania "na czuja"

Współczesne pokrywy zaworów, zwłaszcza te wykonane z lekkich stopów aluminium lub wytrzymałych tworzyw sztucznych, są projektowane tak, aby wytrzymać określone naprężenia. Dokręcanie śrub "na czuja", czyli bez użycia klucza dynamometrycznego i bez przestrzegania ustalonej kolejności, to prosta droga do ich uszkodzenia. Nadmierna siła może spowodować pęknięcie delikatnej pokrywy, zwłaszcza w miejscach, gdzie jest ona cieńsza lub posiada dodatkowe elementy, jak np. mocowania cewek zapłonowych. Jeszcze groźniejsze jest zerwanie gwintu w głowicy silnika. Głowice są często wykonane z miękkiego aluminium, a gwinty w nich przeznaczone są do pracy z precyzyjnie określonym momentem. Przekroczenie tej wartości może skutkować trwałym uszkodzeniem gwintu, co z kolei wymaga czasochłonnej i kosztownej naprawy, często polegającej na frezowaniu i wkręcaniu specjalnych wkładek. Dlatego tak ważne jest, aby zawsze stosować się do zaleceń producenta.

Uniwersalne zasady dokręcania, które sprawdzą się w każdym silniku

Chociaż każdy silnik może mieć swoje specyficzne wymagania, istnieją pewne uniwersalne zasady, które stanowią podstawę prawidłowego dokręcania śrub pokrywy zaworów. Ich przestrzeganie znacząco zwiększa szanse na wykonanie tej czynności poprawnie, nawet jeśli nie masz dostępu do szczegółowej instrukcji dla Twojego konkretnego modelu. Pamiętaj, że kluczem jest równomierny rozkład naprężeń, a te zasady mają na celu właśnie to osiągnąć.

Złota reguła nr 1: Zawsze od środka na zewnątrz

Najważniejszą i najbardziej uniwersalną zasadą jest dokręcanie śrub "od środka na zewnątrz". Oznacza to, że zaczynasz od śrub znajdujących się najbliżej geometrycznego środka pokrywy zaworów, a następnie stopniowo przesuwasz się na zewnątrz, w kierunku krawędzi. Ta metoda pozwala na stopniowe i równomierne "ściąganie" pokrywy do głowicy silnika. Dzięki temu uszczelka jest równomiernie dociskana na całej swojej powierzchni, co minimalizuje ryzyko powstawania naprężeń i deformacji. Wyobraź sobie, że próbujesz zamknąć pudełko z ciasno dopasowaną pokrywką jeśli zaczniesz dociskać tylko z jednej strony, pokrywka może się nieprawidłowo osadzić. Podobnie jest z uszczelką.

Schemat spiralny czy krzyżowy? Kiedy i który wzór zastosować?

W zależności od kształtu pokrywy zaworów i rozmieszczenia śrub, stosuje się dwa główne schematy dokręcania: spiralny i krzyżowy. Schemat spiralny polega na dokręcaniu śrub w kolejności, która przypomina spiralę wychodzącą ze środka na zewnątrz. Jest to często stosowane w silnikach o owalnych lub podłużnych pokrywach. Schemat krzyżowy, znany również jako "gwiazda", polega na dokręcaniu śrub w taki sposób, aby tworzyły one pewnego rodzaju krzyż lub gwiazdę. Na przykład, po dokręceniu jednej śruby, następna dokręcana jest po przeciwnej stronie, a potem w dalszej odległości. Ten wzór jest szczególnie efektywny w zapewnieniu równomiernego docisku w silnikach o bardziej skomplikowanym kształcie pokrywy lub gdy śruby są rozmieszczone w sposób nieregularny. Zawsze warto sprawdzić, jaki schemat jest zalecany dla Twojego silnika, ale jeśli nie masz tej informacji, stosowanie zasady "od środka na zewnątrz" w połączeniu z jednym z tych schematów jest dobrym punktem wyjścia.

Dlaczego klucz dynamometryczny jest Twoim najważniejszym narzędziem w tej operacji?

Absolutnie kluczowym narzędziem podczas montażu pokrywy zaworów jest klucz dynamometryczny. Jest to precyzyjne narzędzie, które pozwala na ustawienie i kontrolowanie momentu obrotowego, z jakim dokręcana jest śruba. Dlaczego jest to tak ważne? Jak już wielokrotnie podkreślaliśmy, zarówno zbyt mocne, jak i zbyt słabe dokręcenie śruby może prowadzić do poważnych konsekwencji. Klucz dynamometryczny eliminuje zgadywanie i pozwala na zastosowanie dokładnie takiej siły, jakiej wymaga producent. Wartości momentu dokręcania dla pokryw zaworów są zazwyczaj bardzo niskie, często w zakresie od 8 do 15 Nm (niutonometrów). Dla porównania, dokręcenie koła samochodu wymaga momentu rzędu 100-120 Nm! Ta niska wartość pokazuje, jak łatwo można uszkodzić elementy silnika, stosując nadmierną siłę bez odpowiedniego narzędzia. Bez klucza dynamometrycznego, Twoje działania są skazane na ryzyko.

Jak znaleźć prawidłowy schemat i moment dokręcania dla Twojego auta?

Choć ogólne zasady dokręcania są cenne, to specyficzne informacje dotyczące Twojego konkretnego modelu samochodu i silnika są absolutnie kluczowe. Producenci samochodów dokładnie testują swoje pojazdy i ustalają precyzyjne parametry montażu, które gwarantują optymalną pracę i trwałość. Ignorowanie tych zaleceń może prowadzić do problemów, które opisaliśmy wcześniej. Dlatego zawsze warto poświęcić chwilę na znalezienie właściwych danych.

Gdzie szukać wiarygodnych danych? Instrukcje serwisowe i bazy online, którym możesz zaufać

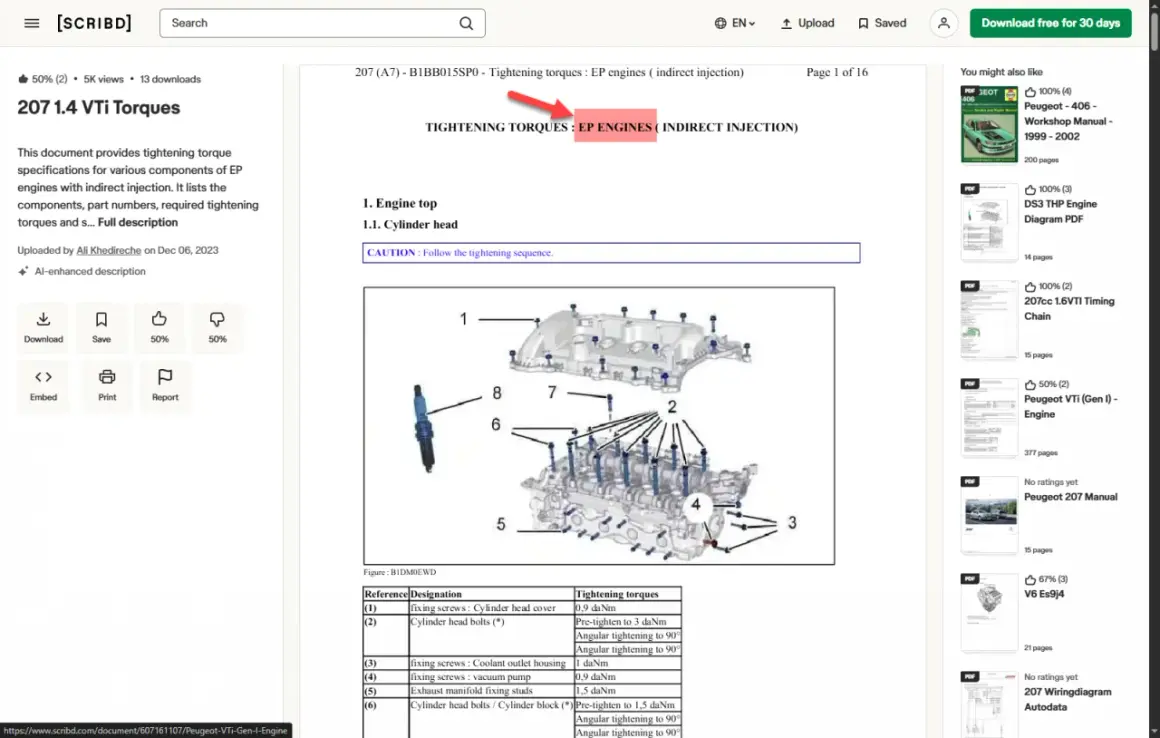

Najbardziej wiarygodnym źródłem informacji o kolejności i momencie dokręcania śrub pokrywy zaworów są oficjalne instrukcje serwisowe producenta pojazdu. Są one dostępne w formie drukowanych manuali lub w wersjach cyfrowych. Często mechanicy korzystają również ze specjalistycznych baz danych, takich jak Autodata, Haynes Pro czy ElsaWin, które agregują informacje serwisowe dla wielu marek i modeli. Te systemy są na bieżąco aktualizowane i zawierają szczegółowe procedury naprawcze. Dodatkowo, fora motoryzacyjne poświęcone konkretnym markom lub modelom mogą być cennym źródłem informacji, jednak zawsze należy podchodzić do nich z pewną dozą ostrożności i weryfikować dane z bardziej oficjalnymi źródłami. Pamiętaj, że priorytetem są zawsze dane producenta.

Przykładowe schematy i wartości dla popularnych silników na polskim rynku

Każdy silnik ma swoją specyfikę. Na przykład, silniki benzynowe popularnych marek jak Volkswagen, Opel czy Ford często mają pokrywy zaworów wykonane z tworzywa sztucznego, które wymagają bardzo niskiego momentu dokręcania, zazwyczaj w przedziale 8-10 Nm, i stosuje się w nich schemat spiralny lub krzyżowy zaczynający się od środka. Silniki Diesla, zwłaszcza te starszej generacji, mogą mieć metalowe pokrywy i nieco wyższe momenty dokręcania, dochodzące nawet do 15 Nm. Jednakże, te wartości są jedynie przykładami i mogą się znacznie różnić. Na przykład, silniki BMW czy Mercedes-Benz mogą mieć zupełnie inne schematy i momenty dokręcania, często z dodatkowymi elementami uszczelniającymi, takimi jak półksiężyce. Zawsze, ale to zawsze, sprawdzaj konkretny manual serwisowy dla Twojego modelu samochodu. Nie polegaj na uogólnieniach, ponieważ nawet w obrębie tej samej marki mogą występować znaczące różnice między poszczególnymi generacjami silników.

Dokręcanie pokrywy zaworów krok po kroku – poradnik dla mechanika-amatora

Przeprowadzenie prawidłowego montażu pokrywy zaworów wymaga precyzji i cierpliwości. Oto szczegółowy przewodnik, który pomoże Ci wykonać tę czynność krok po kroku, minimalizując ryzyko błędów.

1. Krok 1: Perfekcyjne przygotowanie powierzchni – fundament sukcesu

   Zanim zaczniesz cokolwiek dokręcać, upewnij się, że obie powierzchnie styku na bloku silnika i na samej pokrywie zaworów są idealnie czyste i odtłuszczone. Usuń wszelkie pozostałości starej uszczelki, starego kleju czy brudu. Użyj odpowiedniego środka czyszczącego i czystej szmatki. Czystość jest absolutną podstawą, aby zapewnić prawidłowe przyleganie nowej uszczelki i uniknąć wycieków.

2. Krok 2: Wstępne osadzenie śrub – dokręcanie ręczne "do pierwszego oporu"

   Po nałożeniu nowej uszczelki (lub upewnieniu się, że stara jest w idealnym stanie i zostanie ponownie użyta, co jest rzadko zalecane), ostrożnie osadź pokrywę zaworów na swoim miejscu. Następnie wkręć wszystkie śruby ręcznie. Dokręcaj je palcami, aż poczujesz pierwszy lekki opór. To zapewnia, że wszystkie śruby są prawidłowo osadzone i pokrywa leży równo. Nie używaj jeszcze żadnych narzędzi.

3. Krok 3: Pierwszy etap dokręcania – przyciąganie z 50% zalecanego momentu

   Teraz sięgnij po klucz dynamometryczny. Ustaw go na wartość około 50% zalecanego momentu dokręcania dla Twojego silnika. Zacznij dokręcać śruby zgodnie z ustaloną kolejnością (spiralną lub krzyżową), obracając się kilka razy wokół pokrywy. Celem tego etapu jest równomierne przyciągnięcie pokrywy i uszczelki, bez nadmiernego ściskania.

4. Krok 4: Finałowe dokręcanie właściwym momentem zgodnie ze schematem

   Po pierwszym etapie, ustaw klucz dynamometryczny na pełny, zalecany moment dokręcania. Ponownie, przejdź przez wszystkie śruby w ustalonej kolejności, dokręcając je do momentu kliknięcia klucza. Upewnij się, że dokręciłeś każdą śrubę dokładnie raz z pełnym momentem. Nie dokręcaj śrub dwukrotnie z pełnym momentem, chyba że instrukcja serwisowa wyraźnie tego wymaga.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu pokrywy

Nawet przy najlepszych chęciach, łatwo popełnić błędy podczas montażu pokrywy zaworów. Oto lista najczęstszych pomyłek, których powinieneś bezwzględnie unikać, aby Twoja praca przyniosła oczekiwane rezultaty.

• Błąd #1: Za dużo siły – prosta droga do zniszczenia pokrywy lub uszczelki.

  Jest to prawdopodobnie najczęstszy i najbardziej kosztowny błąd. Dokręcanie "na siłę" bez użycia klucza dynamometrycznego niemal gwarantuje uszkodzenie. Może to być pęknięcie pokrywy, zerwanie gwintu w głowicy lub zgniecenie uszczelki, która straci swoje właściwości uszczelniające. Pamiętaj, że momenty dokręcania są zazwyczaj bardzo niskie.

• Błąd #2: Nierówna lub brudna powierzchnia styku – gwarantowany wyciek w krótkim czasie.

  Nawet najnowszą uszczelkę i idealnie dokręcone śruby nie ochronią silnika przed wyciekiem, jeśli powierzchnie styku nie będą idealnie czyste i równe. Pozostałości starej uszczelki, brud, olej czy nierówności mogą stworzyć mikroszczeliny, przez które olej będzie się przedostawał. Zawsze dokładnie oczyść i odtłuść obie powierzchnie.

• Błąd #3: Ponowne użycie starej uszczelki – pozorna oszczędność, która zawsze się mści

  Uszczelka pokrywy zaworów jest elementem eksploatacyjnym. Po zdemontowaniu pokrywy, uszczelka jest już odkształcona i często "zapamiętuje" kształt swojego osadzenia. Ponowne jej użycie, nawet jeśli wygląda na nienaruszoną, niemal zawsze skutkuje wyciekami. Koszt nowej uszczelki jest nieporównywalnie niższy niż koszt naprawy silnika po wycieku oleju.

• Przeczytaj również: Co robi sprzęgło w samochodzie i jak wpływa na jazdę?

  Błąd #4: Stosowanie nieodpowiedniego silikonu (lub jego nadmiaru)

  W niektórych silnikach, w specyficznych miejscach (np. przy półksiężycach wałków rozrządu), producent zaleca nałożenie niewielkiej ilości specjalnej masy uszczelniającej. Ważne jest, aby użyć masy przeznaczonej do silników samochodowych i stosować ją w ilości wskazanej przez producenta. Zbyt duża ilość silikonu może wypłynąć do wnętrza silnika i zatkać kanały olejowe, co jest bardzo niebezpieczne. Zbyt mała ilość lub użycie nieodpowiedniego rodzaju masy nie zapewni szczelności.
