Niedziałający klakson w Oplu Astra H to problem, który potrafi spędzić sen z powiek niejednemu kierowcy. Zanim jednak zaczniesz panikować i planować wizytę w serwisie, warto wiedzieć, że często jest to usterka, którą można zdiagnozować i naprawić samodzielnie. W tym artykule przeprowadzę Cię przez proces identyfikacji i rozwiązania najczęstszych przyczyn awarii sygnału dźwiękowego w Twojej Astrze H, od najprostszych do tych bardziej skomplikowanych.
Twój klakson w Oplu Astra H zamilkł? Poznaj 4 główne przyczyny usterki
Kiedy naciskasz przycisk klaksonu, a jedyne co słyszysz to cisza, zazwyczaj oznacza to problem z jednym z kilku kluczowych elementów układu. Z mojego doświadczenia wynika, że najczęściej są to proste awarie, które nie wymagają specjalistycznej wiedzy ani drogich części. Jednak zdarzają się też bardziej złożone problemy, jak na przykład awaria modułu CIM, która jest niestety dość powszechna w tym modelu. Zrozumienie tych potencjalnych przyczyn to pierwszy krok do skutecznego rozwiązania problemu.
Bezpiecznik – najprostsza przyczyna, od której warto zacząć
Zacznijmy od absolutnych podstaw. Bezpiecznik jest elementem zabezpieczającym obwód elektryczny przed przepięciami. Jeśli prąd płynący przez układ klaksonu przekroczy dopuszczalną wartość, bezpiecznik "przepala się", przerywając obwód i chroniąc pozostałe komponenty. W Oplu Astra H, w wersji przed liftingiem, za klakson odpowiada zazwyczaj bezpiecznik o numerze 8 i wartości 15A. Znajduje się on w skrzynce bezpieczników umieszczonej w komorze silnika. Jego sprawdzenie jest najszybszą i najprostszą metodą diagnozy. Jeśli okaże się przepalony, wystarczy go wymienić na nowy o tych samych parametrach.
Przekaźnik klaksonu – mała kostka, duży problem
Przekaźnik działa jak automatyczny przełącznik. W przypadku klaksonu, gdy naciśniesz przycisk, prąd płynie przez cewkę przekaźnika, która zamyka obwód zasilający sam klakson. Jeśli przekaźnik ulegnie uszkodzeniu, obwód nie zostanie zamknięty i klakson nie zadziała. W Astrze H przekaźnik ten często oznaczany jest jako K11 lub K4_X125 i również znajduje się w skrzynce bezpieczników w komorze silnika. Czasem można go łatwo zdiagnozować, zamieniając go z innym, identycznym przekaźnikiem o tym samym numerze, który steruje mniej istotną funkcją (np. światłami przeciwmgielnymi).
Uszkodzony sygnał dźwiękowy – kiedy winowajcą jest sam klakson?
Sam klakson, czyli urządzenie generujące dźwięk, również może ulec awarii. Z biegiem czasu, zwłaszcza jeśli jest narażony na wilgoć i zabrudzenia, jego wewnętrzne elementy mogą skorodować lub ulec uszkodzeniu mechanicznemu. Objawem może być słaby dźwięk, zniekształcony ton, a w końcu całkowity brak reakcji. Aby sprawdzić, czy to właśnie klakson jest winowajcą, można go przetestować, podłączając bezpośrednio do akumulatora za pomocą przewodów. Jeśli po podłączeniu do zasilania sygnał zadziała, oznacza to, że problem leży w instalacji elektrycznej lub innym elemencie układu.
Przerwane przewody – niewidoczny, lecz częsty problem
Czasem przyczyną milczenia klaksonu są po prostu uszkodzone przewody. Mogą one ulec przetarciu, zerwaniu lub korozji, zwłaszcza w miejscach narażonych na ruch (np. przy skręcaniu kierownicą) lub działanie czynników atmosferycznych. Diagnostyka przerw w przewodach może być czasochłonna, ponieważ często wymaga fizycznego prześledzenia całej wiązki elektrycznej od przycisku na kierownicy, przez moduł CIM, aż do samego klaksonu. Korozja na złączach również jest częstym problemem, który może zakłócać przepływ prądu.
Moduł CIM – cichy zabójca klaksonu w Astrze H. Jak go rozpoznać?
Jeśli po sprawdzeniu bezpiecznika, przekaźnika i samego klaksonu problem nadal występuje, jest bardzo prawdopodobne, że winowajcą jest moduł CIM (Zintegrowany Moduł Kolumny Kierownicy). Ten element, odpowiedzialny za wiele funkcji związanych z kierownicą i kolumną, ma w Oplu Astra H i Zafirze B niestety złą sławę w kontekście awarii klaksonu. Usterki tego modułu mogą objawiać się w nietypowy sposób, co często wprowadza kierowców w zakłopotanie.
Typowe objawy awarii CIM: czy klakson działa tylko przy wyłączonych światłach?
Jednym z najbardziej charakterystycznych objawów awarii modułu CIM jest sytuacja, w której klakson działa poprawnie tylko wtedy, gdy światła samochodu są wyłączone. Gdy tylko włączysz światła, sygnał dźwiękowy przestaje reagować. Jest to spowodowane zakłóceniami w obwodzie zasilania modułu, które nasilają się pod obciążeniem, jakim jest włączony układ oświetlenia. Inne objawy mogą obejmować problemy z poduszkami powietrznymi, kontrolką ABS lub ESP, a także z tempomatem.
Dlaczego naciśnięcie klaksonu zmienia głośność radia? Zrozumienie usterki
Kolejnym niepokojącym objawem, który może wskazywać na problem z modułem CIM, jest zmiana głośności radia podczas próby użycia klaksonu. Czasami może to być również problem ze sterowaniem radiem z przycisków na kierownicy. Te symptomy wynikają z faktu, że moduł CIM zarządza komunikacją między przyciskami na kierownicy a poszczególnymi systemami samochodu. Uszkodzenie modułu może prowadzić do zakłóceń w tej komunikacji, powodując nieprzewidziane efekty.
Akcja serwisowa Opla – czy Twoje auto się kwalifikowało i co to oznacza dzisiaj?
Problem z modułem CIM był na tyle powszechny, że w przeszłości Opel przeprowadził akcję serwisową, podczas której w niektórych egzemplarzach montowano specjalną spinkę. Miała ona na celu poprawę styku w module i zapobieganie problemom. Niestety, nie zawsze było to skuteczne rozwiązanie długoterminowe. Jeśli Twoje auto brało udział w tej akcji, nie oznacza to, że problem na pewno nie powróci. Wiele modułów CIM, nawet po tej interwencji, nadal wymaga regeneracji lub wymiany.
Diagnostyka usterki krok po kroku: poradnik dla początkujących
Zanim zdecydujesz się na wizytę u mechanika, warto spróbować samodzielnie zdiagnozować problem. Poniżej znajdziesz prosty przewodnik, który pomoże Ci krok po kroku sprawdzić najczęstsze przyczyny awarii klaksonu w Twojej Astrze H.
Krok 1: Jak znaleźć i sprawdzić bezpiecznik klaksonu w Twojej Astrze?
Pierwszym krokiem jest zlokalizowanie skrzynki bezpieczników. W Oplu Astra H (przed liftingiem) znajduje się ona w komorze silnika, po lewej stronie. Otwórz ją i poszukaj bezpiecznika oznaczonego numerem 8 o wartości 15A. Wyjmij go ostrożnie, najlepiej za pomocą specjalnego wyciągacza do bezpieczników (często znajduje się on w zestawie z samochodem lub w skrzynce). Obejrzyj drucik wewnątrz bezpiecznika jeśli jest przerwany, bezpiecznik jest przepalony i wymaga wymiany. Pamiętaj, aby zawsze używać bezpiecznika o tej samej wartości amperażu.
Krok 2: Testowanie przekaźnika – prosta metoda na weryfikację
Jeśli bezpiecznik jest w porządku, kolej na przekaźnik. Znajdź w skrzynce bezpieczników przekaźnik oznaczony jako K11 lub K4_X125. Jeśli w pobliżu znajduje się inny, identyczny przekaźnik, który steruje mniej istotną funkcją (np. światłami przeciwmgielnymi), możesz spróbować je zamienić. Jeśli po zamianie klakson zacznie działać, a funkcja, którą obsługiwał dobry przekaźnik, przestanie działać, oznacza to, że przekaźnik był uszkodzony. Wymień go na nowy.
Krok 3: Jak sprawdzić sam klakson "na krótko", używając akumulatora?
Aby sprawdzić, czy sam klakson jest sprawny, potrzebujesz dwóch przewodów z zaciskami. Ostrożnie odłącz kostkę elektryczną od klaksonu. Następnie podłącz jeden przewód do bieguna dodatniego akumulatora, a drugi do bieguna ujemnego. Drugie końce przewodów podłącz do odpowiednich styków w klaksonie (zwykle jeden to zasilanie, drugi masa). Jeśli klakson wyda dźwięk, jest sprawny. Pamiętaj o zachowaniu ostrożności podczas pracy z akumulatorem!
Krok 4: Kiedy diagnoza wskazuje na moduł CIM – co dalej?
Jeśli po wykonaniu powyższych kroków klakson nadal nie działa, a podejrzewasz moduł CIM, sprawa staje się bardziej skomplikowana. Samodzielna diagnoza modułu CIM jest trudna i często wymaga specjalistycznego sprzętu diagnostycznego. W takim przypadku najlepiej udać się do warsztatu specjalizującego się w elektronice samochodowej lub do autoryzowanego serwisu Opla. Mogą oni przeprowadzić dokładną diagnostykę i zaproponować naprawę lub wymianę modułu.
Gdzie dokładnie szukać komponentów? Lokalizacja klaksonu, bezpiecznika i przekaźnika
Precyzyjna lokalizacja poszczególnych elementów układu klaksonu jest kluczowa podczas diagnozy i ewentualnej wymiany. Oto gdzie znajdziesz najważniejsze z nich w Twoim Oplu Astra H.
Skrzynka bezpieczników w komorze silnika – mapa najważniejszych elementów
Główna skrzynka bezpieczników w Oplu Astra H (wersja przed liftingiem) znajduje się po lewej stronie komory silnika, zazwyczaj pod plastikową osłoną. Po jej otwarciu zobaczysz układ bezpieczników i przekaźników. Schemat rozmieszczenia bezpieczników powinien znajdować się na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi pojazdu. Bezpiecznik klaksonu (nr 8, 15A) oraz przekaźnik (K11/K4_X125) znajdują się właśnie w tym miejscu.
Jak dostać się do klaksonu? Instrukcja demontażu osłon krok po kroku
Sam klakson w Oplu Astra H jest zazwyczaj zamontowany za przednim zderzakiem, najczęściej po lewej stronie, patrząc od przodu pojazdu. Aby się do niego dostać, najczęściej konieczne jest wykonanie jednej z poniższych czynności:
- Demontaż przedniego zderzaka: Jest to najbardziej pracochłonna metoda, ale zapewnia najlepszy dostęp. Wymaga odkręcenia śrub mocujących zderzak w nadkolach, pod grillem i od spodu pojazdu.
- Demontaż części nadkola lub osłony halogenu: W niektórych przypadkach wystarczy odkręcić kilka śrub mocujących lewe nadkole lub plastikową osłonę w okolicach otworu na halogen, aby uzyskać wystarczający dostęp do klaksonu.
Wymiana klaksonu w Oplu Astra H: praktyczny przewodnik DIY
Jeśli po diagnozie okazało się, że winowajcą jest uszkodzony klakson, jego wymiana nie jest zazwyczaj bardzo skomplikowana, pod warunkiem, że masz dostęp do odpowiednich narzędzi i cierpliwość do demontażu osłon.
Niezbędne narzędzia i przygotowanie do pracy
Do wymiany klaksonu będziesz potrzebować podstawowego zestawu narzędzi. Zalecam przygotowanie:
- Zestaw kluczy nasadowych i płasko-oczkowych (najczęściej rozmiary 10mm, 13mm).
- Śrubokręty (płaski i krzyżakowy).
- Chwytak do bezpieczników (jeśli nie masz oryginalnego).
- Dwa kawałki przewodów z zaciskami (do testowania klaksonu).
- Latarka (do lepszej widoczności).
- Ewentualnie podnośnik samochodowy i podpórki (jeśli zdecydujesz się na podniesienie auta dla lepszego dostępu).
- Nowy klakson.
Demontaż zderzaka lub nadkola w celu uzyskania dostępu
Jak wspomniałem wcześniej, aby dostać się do klaksonu, najczęściej trzeba zdemontować przedni zderzak lub przynajmniej jego część. Dokładny sposób demontażu zależy od wersji wyposażenia i rocznika Twojej Astry H. Zazwyczaj polega to na odkręceniu śrub mocujących, które znajdują się w nadkolach (często ukryte pod plastikowymi spinkami), pod grillem oraz od spodu pojazdu. Warto poszukać filmów instruktażowych na YouTube, które szczegółowo pokazują ten proces dla Opla Astra H.
Odłączenie i wykręcenie starego klaksonu
Gdy już uzyskasz dostęp do klaksonu, pierwszym krokiem jest odłączenie kostki elektrycznej zasilającej. Następnie zlokalizuj śrubę lub śruby mocujące klakson do nadwozia i odkręć je. Czasem klakson jest zamontowany na wsporniku, który również trzeba odkręcić. Po odkręceniu wszystkich mocowań, wyjmij stary klakson z komory silnika.
Montaż nowego sygnału i podłączenie elektryki
Montaż nowego klaksonu przebiega w odwrotnej kolejności. Przykręć nowy klakson do wspornika lub bezpośrednio do nadwozia. Następnie podłącz kostkę elektryczną. Upewnij się, że połączenie jest solidne i dobrze zabezpieczone przed wilgocią. Po zamontowaniu wszystkich elementów, możesz ponownie podłączyć akumulator i przetestować działanie klaksonu. Jeśli wszystko jest w porządku, możesz zamontować z powrotem zdemontowane osłony.
Jaki klakson wybrać do Astry H? Oryginał vs. zamiennik
Wybór odpowiedniego klaksonu do Opla Astra H jest ważny, aby zapewnić jego prawidłowe działanie i kompatybilność z instalacją elektryczną pojazdu.
Klakson jednotonowy czy dwutonowy? Czym się różnią i który jest lepszy?

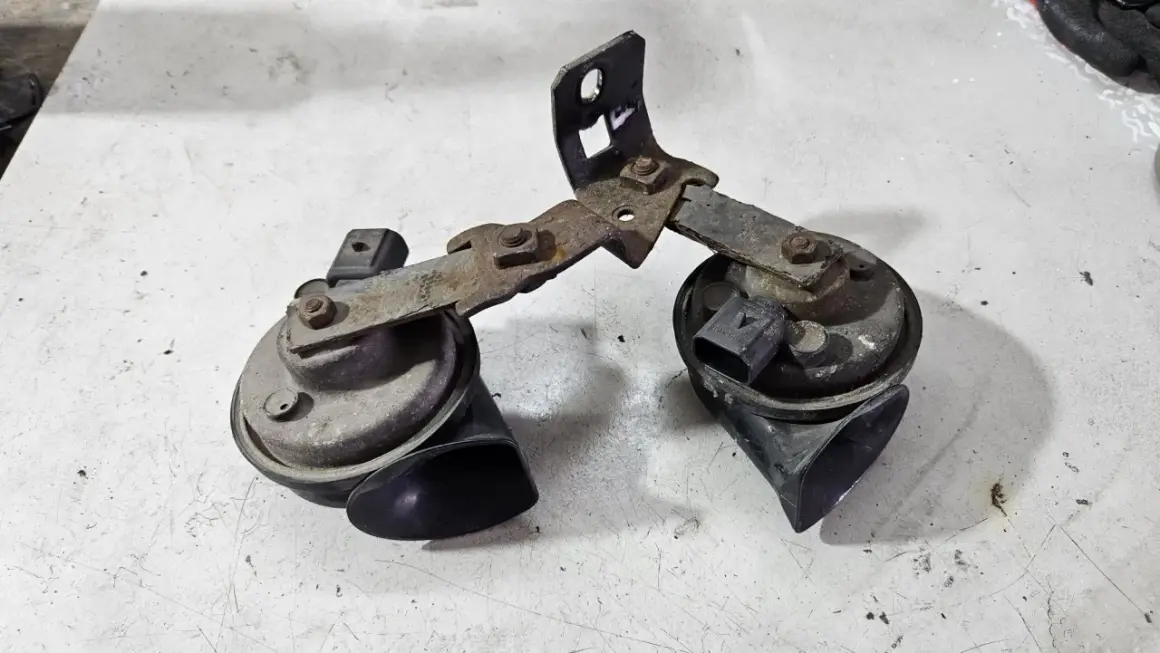

W Oplu Astra H fabrycznie montowano zarówno klaksony jednotonowe (wydające jeden dźwięk), jak i dwutonowe (wydające dwa dźwięki, często o różnej wysokości, tworzące bardziej donośny sygnał). Klaksony dwutonowe są zazwyczaj głośniejsze i bardziej zwracają uwagę, co może być zaletą w ruchu drogowym. Klaksony jednotonowe są prostsze konstrukcyjnie i często tańsze.
Czy instalacja w Twojej Astrze jest gotowa na klakson dwutonowy?
Dobrą wiadomością jest to, że instalacja elektryczna w Oplu Astra H jest zazwyczaj przystosowana do obsługi zarówno klaksonów jednotonowych, jak i dwutonowych. Oznacza to, że jeśli chcesz wymienić stary, jednotonowy klakson na dwutonowy, zazwyczaj jest to możliwe w systemie "plug & play" wystarczy podłączyć nowy klakson do istniejącej kostki elektrycznej. Pamiętaj jednak, aby sprawdzić, czy nowy klakson ma odpowiednie mocowanie.
Na co zwrócić uwagę przy zakupie używanego lub nowego zamiennika?
Przy zakupie nowego klaksonu warto zwrócić uwagę na renomę producenta. Znane marki często oferują lepszą jakość i trwałość. Jeśli decydujesz się na zakup używanego klaksonu, dokładnie sprawdź jego stan wizualny pod kątem korozji i uszkodzeń mechanicznych. Upewnij się również, że numer części jest zgodny z tym, który był zamontowany fabrycznie w Twoim samochodzie, lub że jest to kompatybilny zamiennik.
Naprawa modułu CIM – czy warto i ile to kosztuje?
Jeśli diagnoza jednoznacznie wskazuje na awarię modułu CIM, pojawia się pytanie, czy lepiej go regenerować, czy wymienić na nowy, i jakie są z tym związane koszty.
Regeneracja czy wymiana na nowy? Porównanie kosztów i trwałości
Regeneracja modułu CIM polega na naprawie uszkodzonych elementów wewnętrznych lub poprawie styków. Jest to zazwyczaj tańsza opcja niż zakup nowego modułu. Koszt regeneracji może wahać się od kilkuset do nawet tysiąca złotych, w zależności od stopnia uszkodzenia i cennika warsztatu. Wymiana na nowy moduł CIM, zwłaszcza oryginalny, może być znacznie droższa, często przekraczając 1500-2000 złotych. Trwałość obu rozwiązań jest różna dobrze wykonana regeneracja może przywrócić modułowi pełną sprawność na wiele lat, podobnie jak nowy moduł. Należy jednak pamiętać, że moduły CIM są elementami o skomplikowanej budowie i czasem ulegają powtórnym awariom.
Przeczytaj również: Co to maglownica w samochodzie i dlaczego jest tak ważna?
Znaczenie karty kodowej Car Pass przy wymianie modułu CIM
Przy wymianie modułu CIM (zarówno na nowy, jak i po regeneracji) kluczowe jest posiadanie karty kodowej Car Pass. Jest to karta z unikalnym kodem PIN, która jest niezbędna do zaprogramowania nowego modułu w samochodzie. Bez tego kodu system bezpieczeństwa pojazdu uniemożliwi prawidłowe działanie nowego modułu, a co za tym idzie całego samochodu. Jeśli nie posiadasz karty Car Pass, jej wyrobienie może być dodatkowym kosztem i wymagać wizyty w autoryzowanym serwisie Opla.
